AC Power Supply Modules

Módulos de fuente de alimentación de CA

Módulos de suministro de CA fijos y variables para alimentación y pruebas en el banco

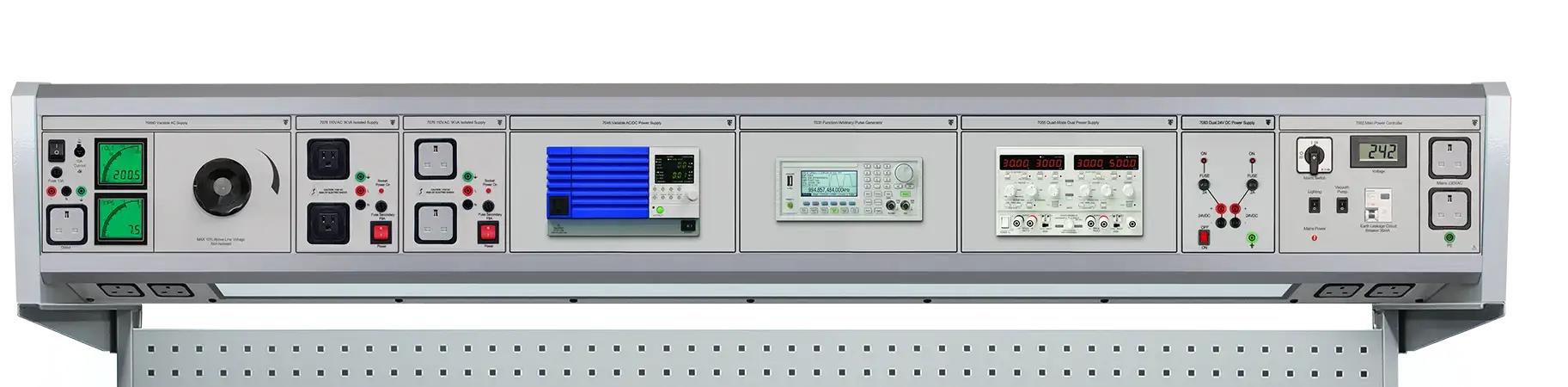

Hay una selección de módulos de fuente de alimentación de CA para CalBenches. El 7082 se presenta en cada consola principal como el controlador principal del sistema. Se sitúa en el extremo derecho de la consola y es una unidad monofásica con 2 enchufes de salida y medidor digital que monitorea el voltaje de la línea de entrada.

El 7082 se usa para encender/apagar el CalBench y presenta el interruptor del panel LED debajo de la consola. Se puede instalar una versión compacta sin enchufes (7082-HW) cuando una consola necesita más espacio de módulo. Esto es común para 7080-HD15 (1500 mm de ancho) y 7080-CNR bancos de esquina compactos.

El 7088D es un módulo que proporciona alimentación CA variable de 50 Hz hasta 10 A. La salida depende del voltaje de la línea principal, normalmente 265 V a 240 V o 121 V a 110 V de entrada. Los medidores digitales muestran la salida V & yo que esta disponible del zócalo del panel frontal. El ajuste se realiza a través de una perilla de control de grado industrial.

El 7076 es un módulo de suministro fijo de 110 V CA que suele estar equipado con un enchufe tipo EE. UU. Es adecuado para usar en CalBenches de 230 V, para alimentar dispositivos y equipos de 110 V. Cada CalBench está hecho a medida, por lo que hay enchufes regionales disponibles para los módulos de alimentación de CA y los cuatro enchufes debajo de la consola.

  • Módulos de fuente de alimentación de CA

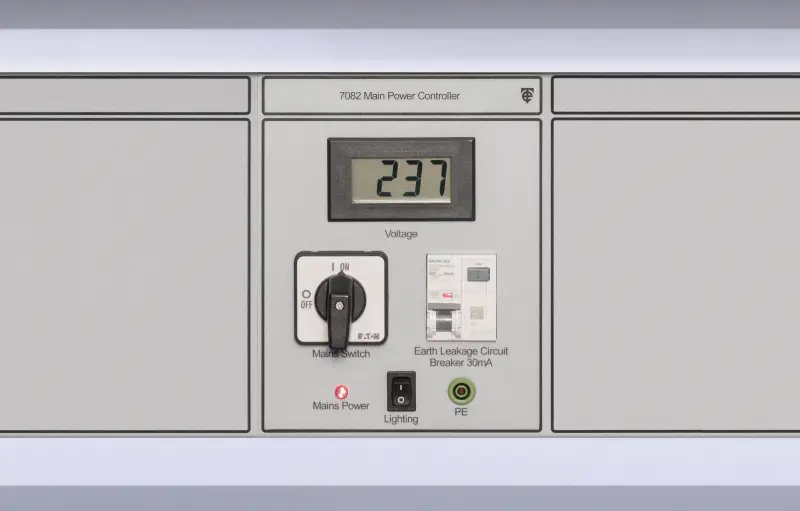

    7082 Controlador de alimentación de red

    • Instalado de serie en todos los bancos
    • Red eléctrica monofásica
    • 2 enchufes en el panel frontal
    • Voltímetro digital (0 a 300 V)
    • Protección de sobrecarga de 16 A
    • Varios tipos de enchufes disponibles
    • Toma PE para equipos ESD
    Ficha técnica
    PDF
  • Módulos de fuente de alimentación de CA

    7082-HW Controlador de alimentación

    • Versión compacta del módulo 7082
    • Apta para consolas de 1500mm de ancho
    • En consolas de esquina como estándar
    • Alimentación de red monofásica
    • Voltímetro digital (0 a 300 V)
    • Protección de sobrecarga de 16 A
    • Toma PE para equipos ESD
    Ficha técnica
    PDF
  • Módulos de fuente de alimentación de CA

    7088D Fuente de alimentación CA ajustable

    • V CA hasta 110 % por encima de la entrada
    • 0 a 265 V 50 Hz, 10 A a entrada de 240 V
    • 0 a 121 V 50 Hz, 10 A a entrada de 110 V
    • Dos pantallas digitales, voltaje y corriente
    • Resolución de 4 dígitos
    • Pantalla de gráfico de barras curvas
    • Varios tipos de enchufes disponibles
    Ficha técnica
    PDF
  • Módulos de fuente de alimentación de CA

    7076 Fuente de alimentación 110 V CA

    • Suministro aislado de 110 V CA 8A
    • 2 enchufes de salida de red
    • Enchufes cubiertos adicionales de 4 mm
    • Toma de tierra separada
    • Transformador interno de 1 kV
    • Protegido contra sobrecarga
    • Interruptor de alimentación independiente
    Ficha técnica
    PDF
  • Módulos de fuente de alimentación de CA

    7046-7047 Fuentes de alimentación CA/CC

    • 7046: CA 500 VA, CC 400 W
    • 7047: CA 1000 VA, CC 800 W
    • Salida de 1 a 270 V CA
    • Salida ACI: 7046 = 5 A, 7047 = 10 A
    • Salida de 1,4 a ± 380 V CC
    • Salida DCI: 7046 = 4 A, 7047 = 8 A
    • Frecuencia 40 a 500 Hz
    Ficha técnica
    PDF
