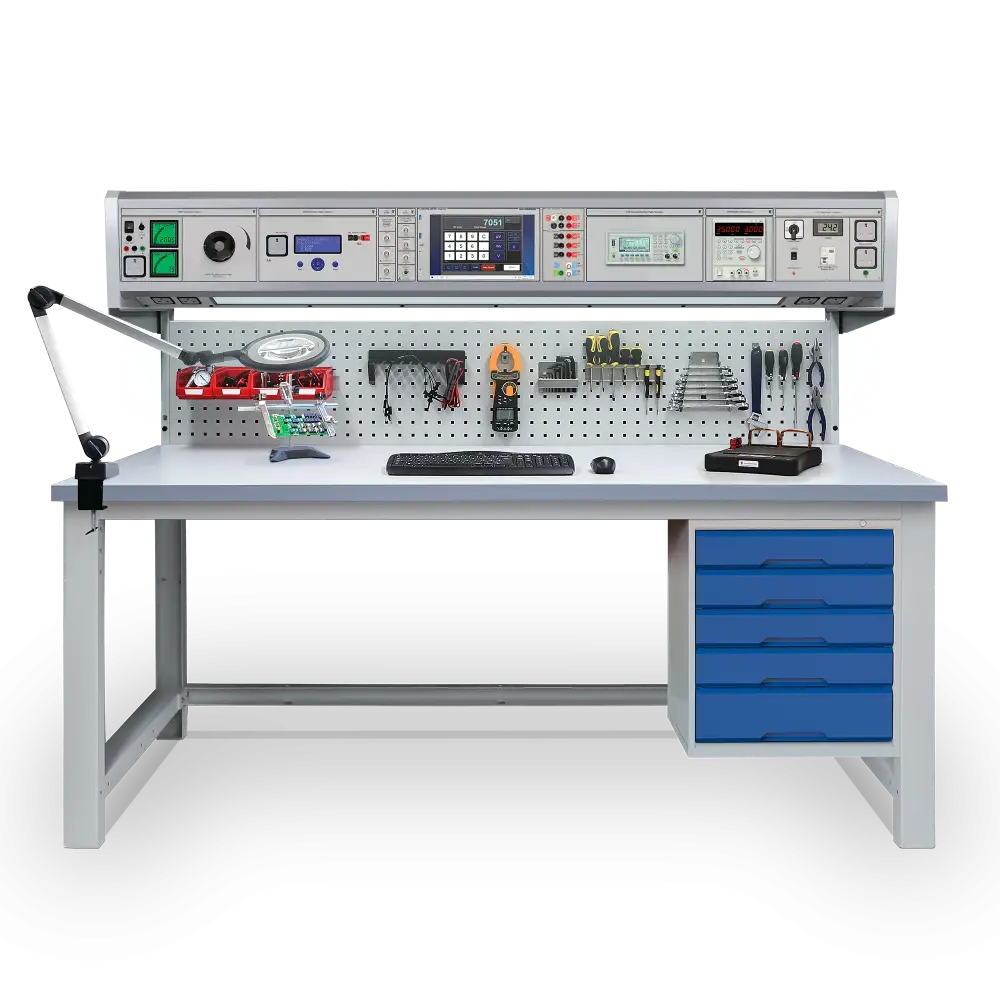

CBP-ELEC1 Banco de Calibración Eléctrica

Un paquete CalBench que proporciona a los usuarios módulos y accesorios para la calibración de herramientas, instrumentos y dispositivos eléctricos y electrónicos. Permite a los usuarios probar y mantener una amplia gama de instrumentos comúnmente utilizados por ingenieros en plantas industriales, con un alto nivel de automatización para garantizar una respuesta rápida.

El sistema cuenta con el módulo de calibrador multifunción 7051+ con pantalla de control de 12.1 pulgadas. Este módulo combina un calibrador eléctrico de alto rendimiento (fuente) con un multímetro de 6.5 dígitos (medición). Se suministra con una variedad de accesorios para diversas aplicaciones y el software EasyCal para la calibración automatizada, creación de certificados y más.

Los usuarios pueden acceder a la amplia gama de funciones y características desde un espacio de trabajo ergonómico y organizado. El centro de control se sitúa en el centro de la consola con comunicación con varios módulos. Estos incluyen un contador de frecuencia de 6 GHz con medidor de potencia y un osciloscopio de 100 MHz. Estos se operan mediante aplicaciones de software en el centro de control. Además, los módulos adicionales incluyen fuentes de alimentación de CA y CC variables, un generador de funciones de 50 MHz y el probador calibrador eléctrico 5030B.

Para ampliar la cobertura de los módulos, se incluye el calibrador de probador de aislamiento 5069 y una variedad de accesorios para trabajos de servicio. Se suministra una estación profesional de soldadura y retrabajo, un kit de herramientas de servicio, una alfombrilla ESD y una lámpara de aumento.

Características

Calibrar instrumentosde prueba eléctricas
Fuente/medición de V, I , Ω, frecuencia y más
Módulo calibrador multifunción eléctrico
Simular y medir RTDs, termopares
Módulo calibrador/multímetro/PC
Osciloscopio y contador de frecuencia
Módulos de fuente de alimentación, CA y CC
Generador de funciones/arbitrario/pulso de 50 MHz
Módulo calibrador de probador eléctrico
Extras que incluyen estación de soldadura y retrabajo
Estuche de herramientas de servicio y kit de estación ESD

Capacidades de Calibración

El paquete CBP-ELEC1 tiene capacidades de prueba automatizadas, lo que permite a los usuarios calibrar una amplia gama de equipos de prueba, incluyendo:

Multímetros, fuentes de señal, pinzas amperimétricas
Probadores de continuidad, cajas de décadas, medidores RCL
Probadores de RCD/loop/tierra, probadores de aislamiento
Osciloscopios, medidores de frecuencia, contadores de frecuencia
Transmisores, RTDs, termopares (simulación y medición eléctrica)

Aplicaciones de Servicio y Reparación

El CBP-ELEC1 cuenta con módulos y extras adecuados para diagnóstico y reparación eléctrica y electrónica. El módulo de osciloscopio es adecuado para análisis de señales y las fuentes de alimentación de CA y CC variables se pueden utilizar para probar y verificar equipos y componentes electrónicos.

Además de las operaciones de los módulos, el paquete incluye una estación de soldadura y retrabajo de alto rendimiento, una lámpara de aumento, un soporte de placa de circuito, un kit ESD con superficie de trabajo y un estuche de herramientas de servicio. Este equipo se utiliza en el banco de trabajo para aplicaciones de servicio comúnmente requeridas en instalaciones de prueba que realizan trabajos de calibración.

Software de Calibración EasyCal

El paquete CBP-ELEC1 incluye el software EasyCal en el centro de control 7051. Esto permite realizar procedimientos de prueba controlados por software y proporciona una mayor rapidez en la calibración y consistencia en los resultados.

Produce certificados de calibración rastreables e informes de pruebas para estándares de calidad con información adicional sobre incertidumbre para cumplir con la norma ISO 17025.

Detalles

Tipo de banco y accesorios

Ítem	Cant.	Código	Descripción Básica	Propósito Básico
1	1	7080-HD	Versión resistente de CalBench (2000 x 850 x 1568 mm) Estilo de banco de estructura con encimera, panel perforado, consola principal con módulo controlador de alimentación de red 7082.	Proporciona un espacio de trabajo ergonómico para diversas aplicaciones. Los módulos se ajustan a la consola principal para la carga de trabajo necesaria.
2	1	7137	Perfo Panel Option: 40 piece Tool Hook Kit	Para sostener diversas herramientas y accesorios.
3	1	7139	Opción de panel perforado: Estante (450 x 250 x 130 mm)	Adecuado para almacenar equipos y herramientas.
4	1	7133	Conjunto de imanes para panel perforado	Para asegurar documentos y herramientas pequeñas al panel perforado.
5	1	7141	Opción de panel perforado: Tira de contenedores de almacenamiento Suministrado con 4 contenedores de 1 L.	Para el almacenamiento de componentes y herramientas pequeñas.
6	1	7132	Unidad de 5 cajones (525 x 550 x 600 mm)	Para el almacenamiento de equipos, herramientas, documentos, etc.
7	3	7134	Kit de separadores ranurados para el interior de unidades de cajones	Particiona las unidades de cajones para piezas y componentes.

Módulos

Ítem	Cant.	Código	Descripción Básica	Propósito Básico
8	1	7051+	Calibrador multifunción y módulo de centro de control Paquete de sistema avanzado para fuente y medida de precisión capacidades. Calibrador integral, multímetro de 6,5 dígitos, PC y Software Easy Cal. Manejo a través de pantalla táctil de 12,1”. Comunicación integrada con módulos compatibles.	Genere y mida electricidad, electrónica, frecuencia, temperatura. Permite a los usuarios calibrar procesos e instrumentos eléctricos como sensores, multímetros, pinzas amperimétricas, osciloscopios y más. Software EasyCal y accesorios incluidos para automatización, administración y generación de certificados.
9	1	9769	7051 Opción interna: Generador sinusoidal nivelado de 2,2 GHz	Una opción instalada internamente que permite que el calibrador emita una onda sinusoidal pura de hasta 2,2 GHz, para la calibración de osciloscopios.
10	1	5030B	Módulo calibrador de probador eléctrico	Calibrar RCD, lazo, aislamiento, probadores de tierra y multifunción probadores de instalaciones
11	1	CCSCOPE-2208B	Osciloscopio integral del centro de control (2 canales) 100 MHz con módulo de conexión, funcionamiento del centro de control.	Para aplicaciones básicas de R&M, búsqueda de fallas y trabajo de diagnóstico.
12	1	CC-FRQC	Contador de frecuencia integral del centro de control y medidor de potencia 6000 MHz con módulo de conexión, funcionamiento del centro de control.	Para aplicaciones de medición de frecuencia y potencia en diagnóstico de fallas y trabajos de reparación.
13	1	7031	Función de 50 MHz/Arbitrario/Generador de pulsos	Se utiliza para generar diferentes tipos de formas de onda eléctricas en el rango de frecuencia, para aplicaciones de prueba y reparación.
14	1	7088D	Módulo de suministro de CA ajustable con pantallas digitales Voltaje de salida variable de 0 a 110 % por encima de la entrada de línea.	Proporciona alimentación de CA variable de 50 Hz hasta 10 A con dos medidores digitales que monitorean el voltaje y la corriente de salida. Para uso general y aplicaciones R&M.
15	1	7053	Módulo de fuente de alimentación ajustable de 56 V CC 4 A - Digital	Un suministro de CC variable para complementar diversas aplicaciones.

Productos complementarios & Extras

Ítem	Cant.	Código	Descripción Básica	Propósito Básico
16	1	5069	Calibrador de probadores de aislamiento de sobremesa Resistencia decenal 100 kΩ - 100 GΩ.	Para calibrar probadores de aislamiento y megóhmetros con prueba voltajes de hasta 10 kV.
17	1	7145	Estación de soldadura/desoldadura/retrabajo de alto rendimiento Incluye soldador, herramienta de desoldadura y herramienta de retrabajo de aire caliente, puntas y boquillas estándar.	Soldadura de alta calidad, para electrónica, componentes, etc. Una unidad integral que cuenta con una bomba incorporada para vacío y flujo de aire, y tres puertos alimentados simultáneamente.
18	1	7146	Puntas de soldadura adicionales (conjunto de 6 piezas)	Una selección de puntas de soldadura para usar con el módulo 7035.
19	1	TL90	Luz de aumento e inspección de alto rendimiento	Una lupa con 48 LEDs premium para iluminar una lente gran angular de 6” sin distorsiones. Para la inspección de placas de circuitos, etc.
20	1	7180	Soporte de Placa de Circuito	Para sostener placas de circuito con rotación rápida y fácil inserción/soldadura de componentes.
21	1	7183	Caja de Servicio Electrónico (76 herramientas)	Una selección completa de herramientas para trabajos de servicio eléctrico y electrónico.
22	1	7186	Kit de Estación de Trabajo ESD para CalBench Tapete de banco, señalización, enchufes de unión, correa para la muñeca y cables.	Una alfombrilla antiestática para cubrir la superficie del banco cuando sea necesario. Un kit para eliminar la electricidad estática y prevenir daños por ESD.
23	1	8002	Sistema de Monitoreo Ambiental CalBench Con parte trasera magnética para montaje en panel perforado.	Mide y registra la temperatura, la humedad relativa y la presión barométrica, con interfaz de centro de control.
24	1	CERTS	Certificados de calibración trazables Para todos los módulos de prueba y equipos de prueba adicionales.	Certifica que todos los módulos de medición e instrumentos adicionales han sido probados en la fábrica de TE según los estándares internacionales.

Descargas

Nombre del Archivo	Tamaño del Archivo	Idioma	Formato
CBP-ELEC1 Paquete CalBench ficha técnica	600 kB	EN	PDF
