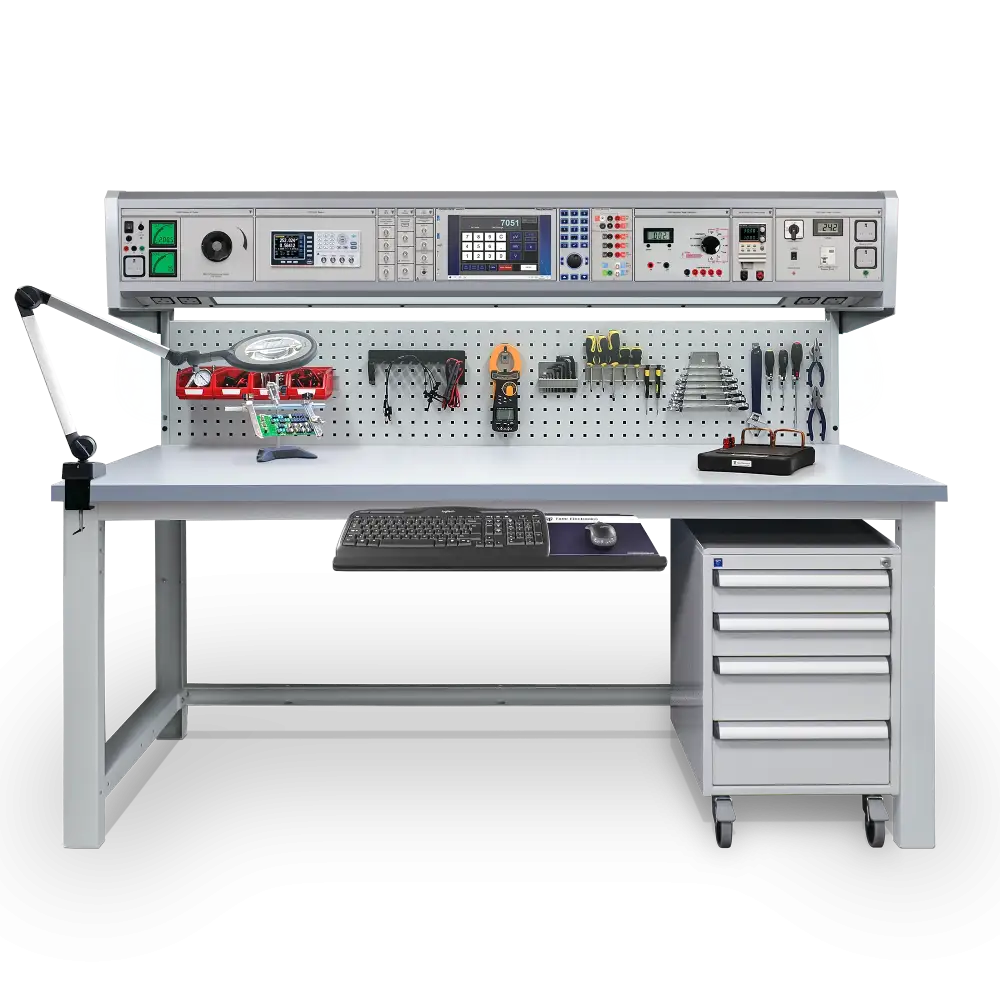

CBP-ELEC2 Banco de Calibración Eléctrica

Un paquete CalBench que proporciona a los usuarios una combinación de módulos y productos para la calibración de equipos de prueba eléctricos y electrónicos y dispositivos Permite a los usuarios probar y verificar una amplia gama de instrumentos, con una alto nivel de automatización para garantizar tiempos de respuesta rápidos.

El sistema cuenta con el módulo de calibrador multifunción 7051+ con pantalla de centro de control de 12,1". Este módulo combina un calibrador eléctrico de alto rendimiento (fuente) con un multímetro de 6,5 dígitos (medida ). Se suministra con una gama de accesorios para aplicaciones y el software EasyCal para calibración automatizada, creación de certificados y más.

Los usuarios pueden acceder a la amplia gama de funciones y características desde un espacio de trabajo ergonómico y organizado. El centro de control se ubica centralmente en la consola con comunicación a varios módulos, que incluyen un contador de frecuencia de 6 GHz con medidor de potencia, un generador de funciones de 20 MHz y un osciloscopio de 100 MHz. Estos se operan a través de aplicaciones de software en el centro de control. Fuentes de alimentación de CA y CC variables, un medidor LCR y un calibrador de probador de aislamiento.

También se suministra una gama de complementos para trabajos de servicio, que incluyen una estación de soldadura y reparación de alto rendimiento, un soporte para placa de circuito, un plato giratorio , kit de herramientas de servicio, estera ESD y lámpara de aumento.

Características

Banco de calibración eléctrica/electrónica
Fuente / Medición de V, I, Ω, Hz, temperatura
Módulo calibrador multifunción eléctrico
Centro de control con pantalla táctil de 12.1"
Osciloscopio, generador de funciones
Módulos de fuente de alimentación, CA y CC
Módulo de medidor de LCR, alta precisión
Módulo calibrador de probador de aislamiento
Monitor ambiental y registrador de datos incluido
Estación de soldadura y retrabajo con accesorios
Estuche de herramientas de servicio y kit de estación de trabajo ESD

Capacidades de calibración

El paquete CBP-ELEC2 cuenta con una combinación de módulos para la calibración de precisión de varios equipos de prueba eléctricos y electrónicos, que incluyen:

Multímetros, fuentes de señal, pinzas amperimétricas
Probadores de continuidad, cajas década, medidores RCL
Probadores de aislamiento, megóhmetros, tacómetros
Osciloscopios, medidores de frecuencia, contadores de frecuencia
Transmisores, RTDs, termopares (simulación y medición eléctrica)

Aplicaciones de servicio y reparación

El CBP-ELEC2 cuenta con módulos y accesorios adecuados para diagnósticos y reparaciones eléctricas y electrónicas. El módulo de osciloscopio es ideal para el análisis de señales y las fuentes de alimentación de CA y CC variables se pueden utilizar para probar y verificar equipos y componentes electrónicos.

Además de las operaciones con los módulos, el paquete incluye una estación de soldadura y retrabajo de alto rendimiento, lámpara de aumento, soporte para placas de circuito, kit ESD con superficie antiestática, y un estuche de herramientas de servicio. Este equipo se utiliza en el banco de trabajo para las aplicaciones de servicio comúnmente requeridas en instalaciones de prueba que realizan trabajos de calibración.

Software de calibración EasyCal

El CBP-ELEC2 viene con el software EasyCal en el centro de control 7051. Esto permite procedimientos de prueba impulsados por software y proporciona una mayor velocidad de calibración y consistencia de resultados.

Produce certificados de calibración rastreables e informes de prueba para estándares de calidad con información adicional sobre incertidumbre para cumplir con la norma ISO 17025.

Detalles

Tipo de banco y accesorios

Ítem	Cant.	Código	Descripción Básica	Propósito Básico
1	1	7080-HD	Versión resistente de CalBench (2000 x 850 x 1568 mm) Estilo de banco de estructura con encimera, panel perforado, consola principal con módulo controlador de alimentación de red 7082.	Proporciona un espacio de trabajo ergonómico para diversas aplicaciones. Los módulos se ajustan a la consola principal para la carga de trabajo necesaria.
2	1	7185	Encimera laminada gris ESD para CalBench Tablero de partículas, núcleo conductor, bordes de 3 mm de ABS, antiestática, resistente a rayones, impactos y manchas.	Una encimera antiestática duradera de alta calidad para el CalBench.
3	1	7137	Perfo Panel Option: 40 piece Tool Hook Kit	Para sostener diversas herramientas y accesorios.
4	1	7139	Opción de panel perforado: Estante (450 x 250 x 130 mm)	Adecuado para almacenar equipos y herramientas.
5	1	7141	Opción de panel perforado: Tira de contenedores de almacenamiento Suministrado con 4 contenedores de 1 L.	Para el almacenamiento de componentes y herramientas pequeñas.
6	1	7157	Bandeja de Teclado Articulada para CalBench Suministrada preinstalada en la superficie de trabajo.	Sitúa el teclado y el ratón para las operaciones del módulo del centro de control. Puede colocarse debajo del banco cuando no se utiliza.
7	1	8134	Cajonera Móvil 4 Cajones, ESD, color gris claro RAL 7035	Almacenamiento móvil que se puede ubicar debajo del CalBench.

Módulos

Ítem	Cant.	Código	Descripción Básica	Propósito Básico
8	1	7051+	Calibrador multifunción y módulo de centro de control Paquete de sistema avanzado para fuente y medida de precisión capacidades. Calibrador integral, multímetro de 6,5 dígitos, PC y Software Easy Cal. Manejo a través de pantalla táctil de 12,1”. Comunicación integrada con módulos compatibles.	Genere y mida electricidad, electrónica, frecuencia, temperatura. Permite a los usuarios calibrar procesos e instrumentos eléctricos como sensores, multímetros, pinzas amperimétricas, osciloscopios y más. Software EasyCal y accesorios incluidos para automatización, administración y generación de certificados.
9	1	9769	7051 Opción interna: Generador sinusoidal nivelado de 2,2 GHz	Una opción instalada internamente que permite que el calibrador emita una onda sinusoidal pura de hasta 2,2 GHz, para la calibración de osciloscopios.
10	1	CCPAD	Módulo de teclado numérico del centro de control con jog dial	Proporciona un método ergonómico para utilizar el módulo del centro de control sin ratón ni teclado.
11	1	CCSCOPE-2208B	Osciloscopio integral del centro de control (2 canales) 100 MHz con módulo de conexión, funcionamiento del centro de control.	Para aplicaciones básicas de R&M, búsqueda de fallas y trabajo de diagnóstico.
12	1	CC-FRQC	Contador de frecuencia integral del centro de control y medidor de potencia 6000 MHz con módulo de conexión, funcionamiento del centro de control.	Para aplicaciones de medición de frecuencia y potencia en diagnóstico de fallas y trabajos de reparación.
13	1	CC-AFG20	Generador de funciones integrales del centro de control 20 MHz con módulo de conexión, funcionamiento del centro de control.	Se utiliza para generar diferentes tipos de formas de onda eléctricas en el rango de frecuencia y medición de frecuencia para el diagnóstico de fallas y trabajos de reparación.
14	1	5068B	Módulo de calibración del probador de aislamiento (100 kΩ a 10 GΩ)	Para calibrar probadores de aislamiento y megóhmetros con prueba tensiones de hasta 2,5 kV.
15	1	7033	Módulo medidor LCR de alta precisión (200 kHz)	Se utiliza para medir la inductancia, la capacitancia y la resistencia de componentes y dispositivos a varias frecuencias.
16	1	7088D	Módulo de suministro de CA ajustable con pantallas digitales Voltaje de salida variable de 0 a 110 % por encima de la entrada de línea.	Proporciona alimentación de CA variable de 50 Hz hasta 10 A con dos medidores digitales que monitorean el voltaje y la corriente de salida. Para uso general y aplicaciones R&M.
17	1	M-PSW250-4.5	Módulo de fuente de alimentación de CC de rango múltiple 0 a 250 V, 0 a 4,5 A, 360 W.	Un suministro de CC de alto rango regulado para la entrada de voltajes estables, que se utiliza para la alimentación en el banco de aplicaciones y dispositivos y circuitos de prueba.

Productos complementarios & Extras

Item	Qty	Code	Basic Description	Basic Purpose
18	1	7145	Estación de soldadura/desoldadura/retrabajo de alto rendimiento Incluye soldador, herramienta de desoldadura y herramienta de retrabajo de aire caliente, puntas y boquillas estándar.	Soldadura de alta calidad, para electrónica, componentes, etc. Una unidad integral que cuenta con una bomba incorporada para vacío y flujo de aire, y tres puertos alimentados simultáneamente.
19	1	7146	Puntas de soldadura adicionales (conjunto de 6 piezas)	Una selección de puntas de soldadura para usar con el módulo 7035.
20	1	TL90	Luz de aumento e inspección de alto rendimiento	Una lupa con 48 LEDs premium para iluminar una lente gran angular de 6” sin distorsiones. Para la inspección de placas de circuitos, etc.
21	1	7180	Soporte de Placa de Circuito	Para sostener placas de circuito con rotación rápida y fácil inserción/soldadura de componentes.
22	1	7154	Plataforma giratoria de sobremesa con mecanismo de bloqueo	Para la colocación práctica de dispositivos y piezas en las que se está trabajando.
23	1	7183	Caja de Servicio Electrónico (76 herramientas)	Una selección completa de herramientas para trabajos de servicio eléctrico y electrónico.
24	1	7186	Kit de Estación de Trabajo ESD para CalBench Tapete de banco, señalización, enchufes de unión, correa para la muñeca y cables.	Una alfombrilla antiestática para cubrir la superficie del banco cuando sea necesario. Un kit para eliminar la electricidad estática y prevenir daños por ESD.
25	1	8002	Sistema de Monitoreo Ambiental CalBench Con parte trasera magnética para montaje en panel perforado.	Mide y registra la temperatura, la humedad relativa y la presión barométrica, con interfaz de centro de control.
26	1	CERTS	Certificados de calibración trazables Para todos los módulos de prueba y equipos de prueba adicionales.	Certifica que todos los módulos de medición e instrumentos adicionales han sido probados en la fábrica de TE según los estándares internacionales.

Descargas

Nombre del Archivo	Tamaño del Archivo	Idioma	Formato
CBP-ELEC2 Paquete CalBench ficha técnica	640 kB	EN	PDF
