CBP-PRES1 Banco de calibración de presión

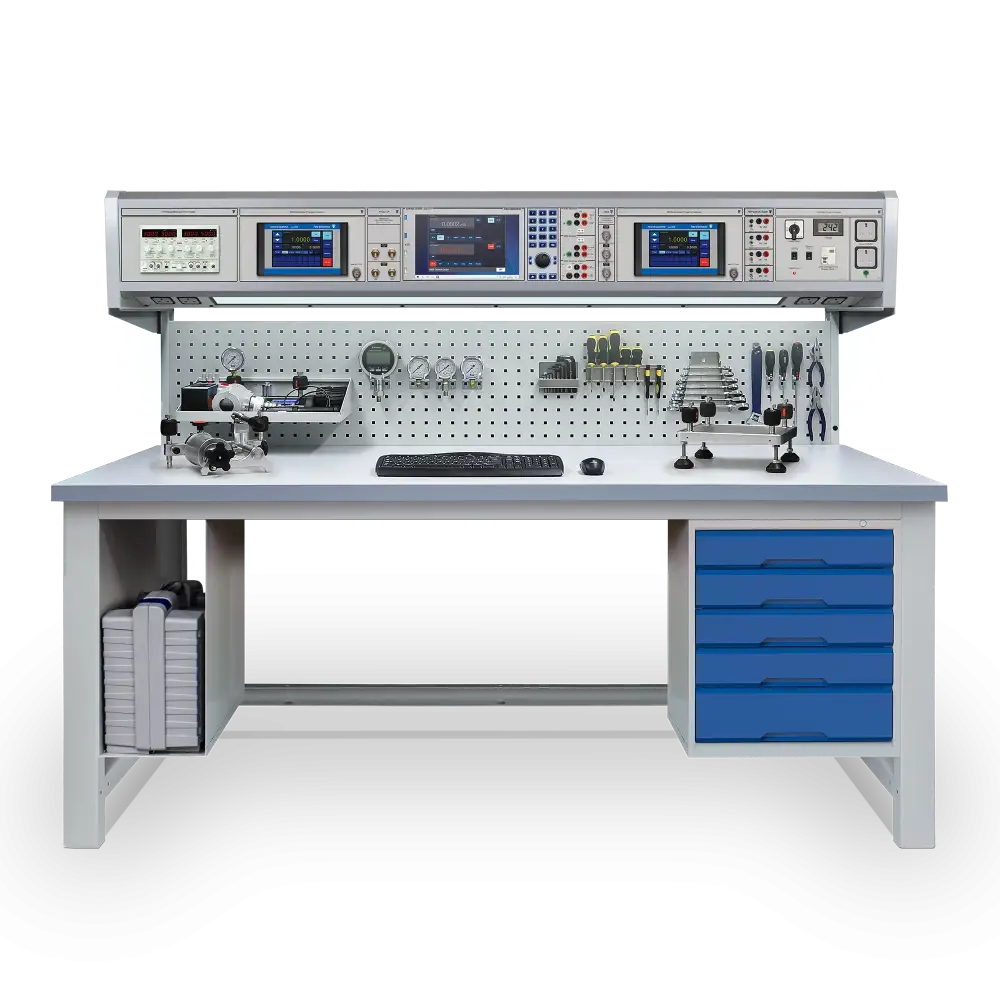

El CalBench CBP-PRES1 es un paquete que brinda a los usuarios la capacidad de realizar una calibración rápida de instrumentación de presión. Es una solución ideal para talleres de instrumentos que requieren una estación de trabajo de alto rendimiento como plataforma para la calibración de dispositivos e instrumentos de planta.

El CalBench cuenta con módulos controladores auto-pneumáticos 8030B para el trabajo de calibración hasta 200 bar (3000 psi). El controlador de rango bajo cubre presiones hasta 20 bar (300 psi) con un sub-rango de vacío a 2 bar (30 psi). La presión de línea y el vacío para este módulo se realizan mediante bombas eléctricas, lo que significa que no se requiere una fuente externa. El controlador de alta presión tiene 2 rangos hasta 200 bar (3000 psi). La presión de línea para este módulo se realiza típicamente mediante un cilindro de presión; suministramos un kit de regulador para su instalación y uso. Ambos controladores cuentan con sensores de referencia barométricos que permiten el cambio de presión de indicación a presión absoluta.

Los módulos de presión adicionales incluyen módulos de medición diferencial e indicación para aplicaciones de prueba neumática e hidráulica. Pueden utilizarse con las bombas de banco suministradas. También se proporcionan colectores, soporte de prueba, adaptadores y accesorios.

El módulo 8060+ se sitúa en el centro de la consola, proporcionando fuente, simulación y medición de señales de proceso, comunicación HART y alimentación de bucle de 24 V. Cuenta con un multímetro integral y un centro de control de PC con pantalla táctil de 12.1". Se incluyen aplicaciones de control y medición de presión. El software EasyCal se comunica con los módulos de presión y se puede utilizar para calibración automatizada y gestión de pruebas.

Características

Banco de calibración de presión avanzado
Módulos de controlador neumático
Medición de presión digital de precisión
Módulo calibrador de proceso y multímetro
Fuente/medición de V, I, Ω, Hz, temperatura
Incluye bombas de presión de línea y vacío
Módulos de fuente de alimentación CC
Kit de regulador para montaje en cilindro incluido
Bombas, manifolds, accesorios, soporte para UUT
Monitor/datalogger ambiental incluido
Calibración automatizada con software EasyCal
Rangos de presión personalizables (bajo pedido)

Calibración de Presión

Los dos módulos de controlador automático se utilizan para calibración neumática desde vacío hasta 200 bar (3000 psi). Además, los módulos de medición de precisión proporcionan cobertura desde diferencial de bajo rango hasta alta presión hidráulica. Calibre instrumentación como:

Indicadores y medidores analógicos y digitales
Calibradores, sensores, transductores, transmisores
Interruptores, válvulas, controladores, registradores de gráficos

Soluciones de Presión de Línea

El paquete incluye dos bombas eléctricas y un kit de regulador para usar con un cilindro de presión. Las bombas hacen que el módulo 8030B de bajo rango sea autosuficiente desde el vacío hasta 20 bar, lo que permite una configuración rápida y un mantenimiento sencillo.

Bomba eléctrica 7165: 24 bar (350 psi) para el módulo 8030B 20 bar
Bomba de vacío eléctrica 7149: Para vacío para el módulo 8030B
Kit de regulador XREG: Se utiliza en un cilindro para el módulo de alto rango 8030B
Se incluyen bombas neumáticas e hidráulicas de funcionamiento manual

Aplicaciones Adicionales

El CBP-PRES1 es principalmente un sistema de calibración de presión, pero también se puede utilizar para verificar funciones en instrumentos de proceso. También es ideal para la formación y muestra una amplia gama de aplicaciones de prueba y medición.

Pruebe calibradores de proceso, medidores mV/mA, cajas de décadas
Agregue calibradores de bloque seco para calibración de temperatura
Capacite a ingenieros y técnicos en calibración de instrumentos
Ejecute un programa completo de calibración con el software EasyCal

Software de Calibración EasyCal

El CBP-PRES1 viene con el software EasyCal en el centro de control 8060. Esto permite procedimientos de prueba impulsados por software y proporciona mayor rapidez en la calibración y consistencia en los resultados.

Produzca certificados de calibración trazables e informes de pruebas para estándares de calidad con información adicional de incertidumbre para cumplir con ISO 17025.

Detalles

Tipo de banco y accesorios

Ítem	Cant.	Código	Descripción Básica	Propósito Básico
1	1	7080-HD	Versión resistente de CalBench (2000 x 850 x 1568 mm) Estilo de banco de estructura con encimera, panel perforado, consola principal con módulo controlador de alimentación de red 7082.	Proporciona un espacio de trabajo ergonómico para diversas aplicaciones. Los módulos se ajustan a la consola principal para la carga de trabajo necesaria.
2	1	7137	Perfo Panel Option: 40 piece Tool Hook Kit	Para sostener diversas herramientas y accesorios.
3	1	7139	Opción de panel perforado: Estante (450 x 250 x 130 mm)	Adecuado para almacenar equipos y herramientas.
4	1	7123	Soporte para debajo de la encimera	Para guardar el juego de accesorios/adaptadores 7198 cuando no se usa.
5	1	7132	Unidad de 5 cajones (525 x 550 x 600 mm)	Para el almacenamiento de equipos, herramientas, documentos, etc.
6	3	7134	Kit de separadores ranurados para el interior de unidades de cajones	Particiona las unidades de cajones para piezas y componentes.

Módulos

Ítem	Cant.	Código	Descripción Básica	Propósito Básico
7	1	8060+	Módulo calibrador de procesos con centro de control Paquete de sistema avanzado para fuentes de precisión y capacidades de medición. Calibrador integral de procesos, multímetro de 6,5 dígitos, PC y software EasyCal. Manejo a través de pantalla táctil de 12,1”. Comunicación integrada con módulos compatibles.	Genere y mida señales de proceso para electricidad, frecuencia, temperatura. Permite a los usuarios calibrar instrumentación de procesos como transmisores, RTD, termopares y más. Software EasyCal y accesorios incluidos para automatización, administración y generación de certificados.
8	1	CCPAD	Módulo de teclado numérico del centro de control con jog dial	Proporciona un método ergonómico para utilizar el módulo del centro de control sin ratón ni teclado.
9	1	8030B/G20b/CV2b/BARO	Módulo Calibrador de Presión Automático con múltiples rangos Sensor 1: 0 a 20 bar (300 psi), precisión de 0.01 % FS. Sensor 2: Vacío a 2 bar (30 psi), precisión de 0.01 % FS. Sensor 3: Referencia Barométrica.	Para la calibración automatizada de presión neumática de medidores, transmisores, etc. Capacidad de auto-rango con 2 sensores desde vacío hasta 20 bar (300 psi). Emulación de presión absoluta con referencia barométrica. Suministrado con trampa de contaminación y mangueras.
10	1	8030B/G200b/G100b/BARO	Módulo de calibrador de presión automático con múltiples rangos Sensor 1: 0 a 200 bar (3000 psi), precisión de 0,01 % FS. Sensor 2: 0 a 100 bar (1500 psi), 0,01 % FS de precisión. Sensor 3: Referencia barométrica.	Para trabajos de calibración de presión neumática de alto rango. Capacidades de rango automático a través de 2 sensores a 200 bar (3000 psi). Emulación de presión absoluta con referencia barométrica. Se suministra con trampa de contaminación y mangueras.
11	1	XTEG-G700b/0.02/M	Módulo de Medición de Presión con Interfaz de Centro de Control 0 a 700 bar (10 000 psi), precisión de 0,02 % FS.	Para calibración hidráulica con la bomba de sobremesa 7195 adjunta.
12	1	XTEG-G100b/0.02/M	Módulo de Medición de Presión con Interfaz de Centro de Control 0 a 100 bar (1500 psi), precisión de 0,02 % FS.	Para trabajos de calibración de presión de rango medio/alto. Se utiliza con el método de bomba o pieza en T desde el módulo de salida controlada.
13	1	XTEG-CV2b/0.02/M	Módulo de Medición de Presión con Interfaz de Centro de Control Vacío a 2 bar (30 psi), precisión de 0,02 % FS.	Para calibración de presión de rango bajo. Se utiliza con el método de bomba o pieza en T desde el módulo de salida controlada.
14	1	XTEG-DP700mb/0.02/M	Módulo de Medición de Presión Diferencial 0 a ± 700 mbar (10 psi), precisión de 0.02 % FS.	Para la calibración de presión diferencial de transmisores, etc. Se utiliza con la bomba neumática 7191 para un control de entrada preciso.
15	1	XTEG-DP200mb/0.05/M	Módulo de Medición de Presión Diferencial 0 a ± 200 mbar (3 psi), precisión de 0,05 % FS.	Para calibración de presión diferencial de rango bajo de transmisores, etc. Se utiliza con bomba neumática 7191 para entrada de control fino.
16	1	7056	Módulo de fuente de alimentación DC ajustable dual 2 x 30 V DC 3 A.	Un suministro de CC variable para complementar diversas aplicaciones.
17	1	7087	Módulo de fuente de alimentación de CC cuádruple 6 V (20 A), 12 V (10 A), 24 V (6 A), 48 V (3 A).	Proporciona una fuente de alimentación de CC a varios instrumentos y dispositivos bajo prueba.

Productos complementarios & Extras

Ítem	Cant.	Código	Descripción Básica	Propósito Básico
18	1	7149	Bomba de Vacío Eléctrica	Proporciona un vacío para módulos de presión.
19	1	7149-HCO	Opción de carcasa y conectividad para la bomba de vacío 7149	Carcasa compacta para la bomba 7149, situada debajo del banco. Insonorizada y encendido/apagado de energía a través del módulo 7082 en CalBench.
20	1	7195	Bomba de Calibración de Presión Hidráulica de Banco Vacío hasta 700 bar (10,000 psi).	Utilizado para la calibración de presión hidráulica con módulos de medición.
21	1	7194A	Bomba de Calibración de Alta Presión Neumática de Banco Vacío hasta 200 bar (3,000 psi).	Generación de presión hasta 200 bar, adecuada para su uso con módulos de presión cuando no se dispone de una fuente de aire comprimido.
22	1	7191	Bomba Neumática de Banco Vacío hasta 4 bar (60 psi).	Permite una entrada precisa y fina de control de baja presión para trabajos neumáticos. Adecuado para su uso con módulos de medición XTEG.
23	1	7161P	Colector de Banco de Cuatro Puertos Para uso neumático desde vacío hasta 200 bar (3000 psi).	Colector neumático que proporciona cuatro puertos de salida con conectores de apriete manual para instrumentación de presión en prueba.
24	1	7198	Kit de Accesorios para Calibración de Presión Una selección completa de conexiones, adaptadores y mangueras.	Proporciona todas las conexiones y accesorios de presión necesarios para módulos y bombas a UUTs.
25	1	8100	Soporte de montaje de instrumentación	Para un posicionamiento rápido y ergonómico de UUT como transmisores y medidores en la superficie de trabajo CalBench.
26	1	7165/G35b	Compresor Compacto de Alta Presión	Proporciona una presión de línea establecida de 24 bar (350 psi) al módulo controlador neumático 8030B.
27	1	XREG/210b-CUST	Kit Regulador de Presión	For fitting to compressed air or N2 cylinders used with the CalBench. Customised to match site cylinder with connections and hoses.
28	1	TL09	Banco de extensión móvil	Se conecta a la mesa CalBench para ampliar el espacio de trabajo y proporcionar almacenamiento adicional.
29	1	8002	Sistema de Monitoreo Ambiental CalBench Con parte trasera magnética para montaje en panel perforado.	Mide y registra la temperatura, la humedad relativa y la presión barométrica, con interfaz de centro de control.
30	1	CERTS	Certificados de calibración trazables Para todos los módulos de prueba y equipos de prueba adicionales.	Certifica que todos los módulos de medición e instrumentos adicionales han sido probados en la fábrica de TE según los estándares internacionales.

Descargas

Nombre del Archivo	Tamaño del Archivo	Idioma	Formato
CBP-PRES1 Paquete CalBench ficha técnica	615 kB	EN	PDF
