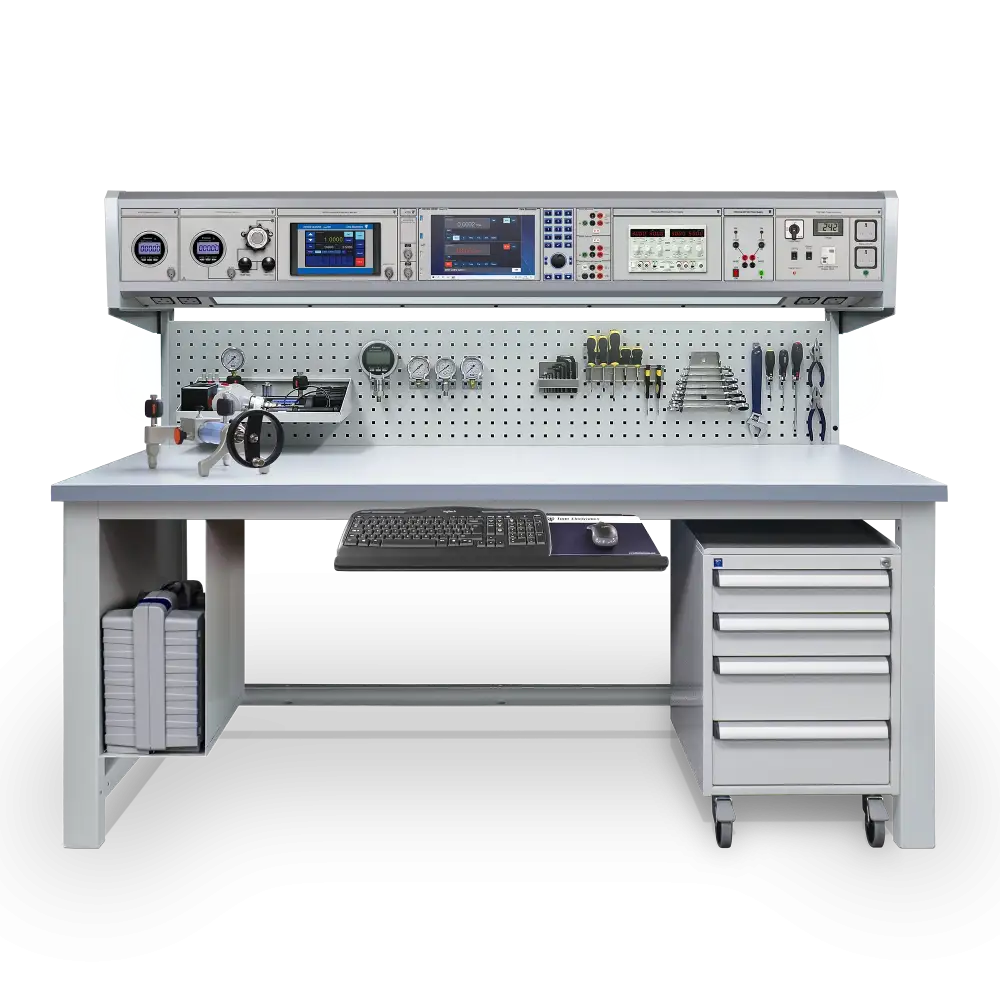

El CBP-PRES2 es una estación de calibración de presión que permite a los usuarios calibrar eficientemente instrumentos como transmisores y medidores. Es un sistema avanzado adecuado para talleres de instrumentos que realizan calibración y puesta en marcha interna.
El CalBench cuenta con un módulo de control automático de presión 8030B para trabajos de calibración desde el vacío hasta 40 bar (600 psi). La presión de línea y el vacío para este módulo se proporcionan a través de las bombas eléctricas 7149 y 7165, lo que significa que no se necesita una fuente externa. Para trabajos de rango neumático más alto, se utiliza un módulo regulado de 100 bar (1500 psi) con medidor digital, que proporciona un método práctico de calibración con referencia de alta precisión. La presión de línea para este módulo generalmente proviene de un cilindro de aire comprimido o N2. Se incluye un kit de regulador personalizado, que se ajusta al cilindro en el sitio, con todas las conexiones necesarias al CalBench.
La calibración adicional de presión se puede realizar utilizando módulos de medición de alta precisión para aplicaciones neumáticas e hidráulicas. Estos se utilizan comúnmente con las bombas de banco suministradas que cuentan con salidas dobles para conectar tanto el módulo como la unidad bajo prueba (UUT). También se proporcionan manifolds, soportes de prueba, adaptadores y accesorios.
El módulo 8060+ se sitúa en el centro de la consola, proporcionando fuente, simulación y medición de señales de proceso, comunicación HART y alimentación de bucle de 24 V. Cuenta con un multímetro integral y un centro de control de PC con una pantalla táctil de 12.1 pulgadas. Se incluyen aplicaciones de control y lectura de presión. El software EasyCal se comunica con los módulos de presión y se puede utilizar para la calibración automatizada y la gestión de pruebas.
Características
- Calibración automatizada para presión
- Módulo de control neumático de 40 bar
- Módulo regulado de 100 bar con manómetro
- Módulos de precisión hasta 700 bar
- Incluye bombas de presión y vacío
- Calibrador de proceso/multímetro/PC
- Módulos de fuente de alimentación CC
- Kit de regulador para ajuste al cilindro incluido
- Bombas, colectores, accesorios, herramientas
- Monitor ambiental/registrador de datos incluido
- Calibración automatizada utilizando el software EasyCal
- Rangos de presión personalizables (bajo pedido)
Calibración de Presión
Se utiliza un módulo de control automático de precisión para la calibración neumática desde el vacío hasta 40 bar (600 psi). También cuenta con un módulo con regulador y manómetro digital, hasta 100 bar (1500 psi). Luego, una selección de módulos de medición de hasta 700 bar (10 000 psi). Se suministran bombas neumáticas e hidráulicas. Calibrar instrumentos de presión como:
- Manómetros analógicos y digitales, indicadores, manómetros
- Calibradores, sensores, transductores, transmisores
- Interruptores, válvulas, controladores, registradores de gráficos
Soluciones de Presión de Línea
El paquete incluye dos bombas eléctricas y un kit de regulador para utilizar con un cilindro de presión. Las bombas hacen que el módulo 8030B sea autosuficiente desde el vacío hasta 40 bar (600 psi), lo que permite una configuración rápida y un mantenimiento sencillo.
- Bomba eléctrica 7165: 45 bar (650 psi) al módulo 8030B
- Bomba de vacío eléctrica 7149: Desde el vacío al módulo 8030B
- Kit de regulador XREG: Utilizado en un cilindro, 110 bar al módulo RMTEG
- Se incluyen bombas neumáticas e hidráulicas de operación manual
Aplicaciones Adicionales
El CBP-PRES2 es principalmente un sistema de calibración de presión, pero también se puede utilizar para verificar y comprobar funciones en instrumentos de proceso. También es ideal para la formación y puede mostrar una amplia gama de aplicaciones de prueba y medición.
- Pruebe calibradores de proceso, medidores mV/mA, cajas de décadas
- Agregar calibradores de bloques secos para calibración de temperatura
- Capacitar a ingenieros y técnicos en calibración de instrumentos
- Ejecutar un programa completo de calibración con el software EasyCal
Software de Calibración EasyCal
El CBP-PRES2 viene con el software EasyCal en el centro de control 8060. Esto permite realizar procedimientos de prueba impulsados por software y proporciona una mayor rapidez en la calibración y consistencia en los resultados.
Producir certificados de calibración rastreables e informes de prueba para estándares de calidad con información adicional sobre incertidumbre para cumplir con la norma ISO 17025.
Detalles
Descargas
Nombre del Archivo | Tamaño del Archivo | Idioma | Formato |
---|---|---|---|
620 kB |
EN |
|
Solicite una cotización
CBP-PRES2 Paquete CalBench
