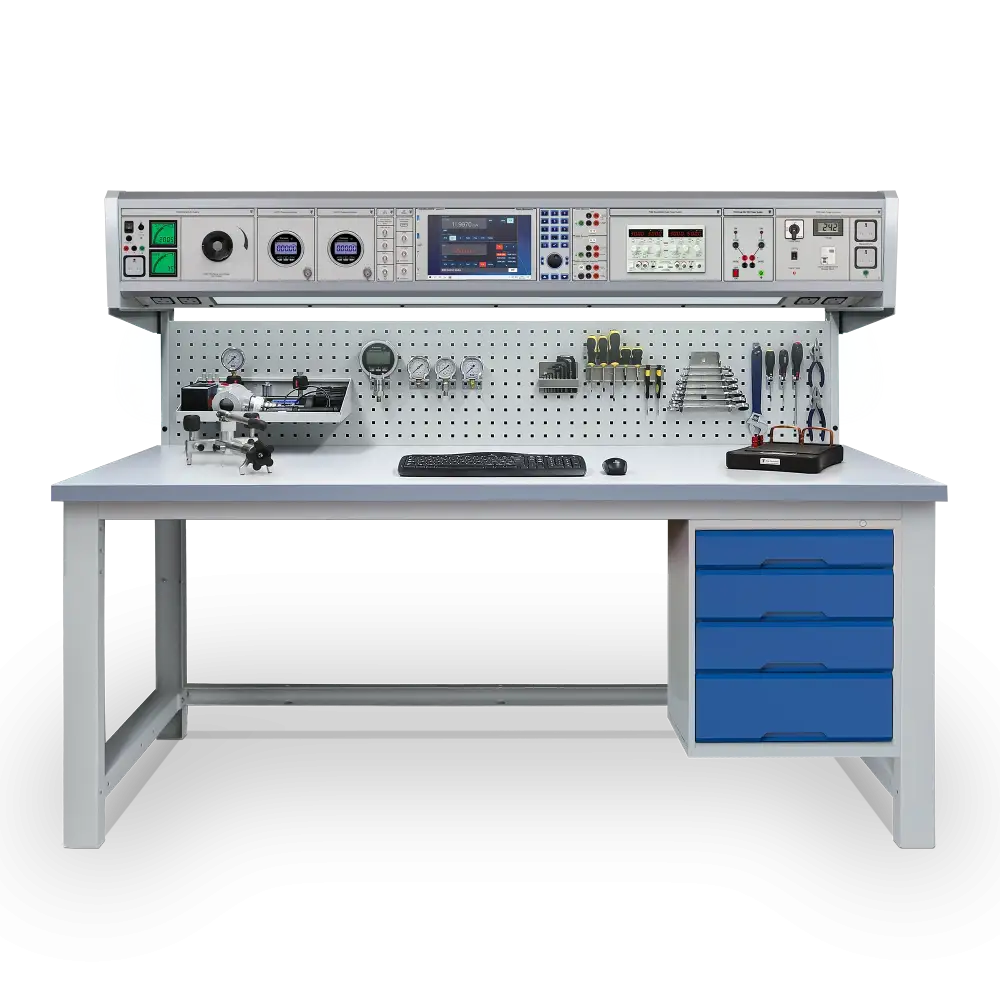

CBP-WW4B Paquete CalBench

El CBP-WW4B CalBench es un paquete para probar y calibrar instrumentación eléctrica, de presión y de temperatura. La selección de módulos y productos complementarios proporciona a los usuarios una estación de trabajo flexible y de alto rendimiento. Puede operarse manualmente o utilizarse para calibración controlada por software.

El módulo 8060+ se ubica centralmente en la consola y proporciona fuente, simulación y medición de señales de proceso, comunicación HART y alimentación de bucle de 24 V. Cuenta con un multímetro integrado y un centro de control de PC con pantalla táctil de 12,1". El software EasyCal está precargado y se comunica con los módulos de presión y el calibrador multifunción de sobremesa (5025E-S2) para la calibración automatizada y la gestión de pruebas. El 5025E-S2 se conecta al centro de control y es una solución para calibrar herramientas de prueba como multímetros y pinzas amperimétricas.

Para la calibración de presión, se incluyen dos módulos de manómetro digital de alta precisión para vacío de hasta 7 bar y 20 bar. Estos módulos se utilizan con la bomba neumática de sobremesa suministrada. Otros módulos incluyen fuentes de alimentación de CC y CA fijas y variables, y módulos de generador de funciones y osciloscopio operados desde el centro de control. El almacenamiento se proporciona mediante una unidad de cajón debajo del banco, ganchos para paneles Perfo, estantes y contenedores para piezas. Los accesorios de calibración incluyen un kit de adaptadores de presión, un medidor de pinza y adaptadores de calibración de tacómetro.

Características

Calibre electricidad, temperatura de presión
Módulo calibrador/multímetro/PC
Fuente/medición de V, I, Ω, Hz, temperatura
Calibrador de banco multifunción eléctrico
2 módulos de medición de presión
Osciloscopio y generador de funciones
Fuentes de alimentación de CC y CA
Kit adaptador de presión, kit de herramientas
Software de calibración EasyCal, periféricos incluidos

Calibración Eléctrica

El paquete CBP-WW4 incluye funcionalidad de suministro eléctrico con el calibrador multifunción 5025E y módulos de medición. Ofrece a los usuarios capacidades de calibración automatizada para cubrir una amplia gama de equipos eléctricos y electrónicos, incluidos:

Multímetros, medidores analógicos, pinzas amperimétricas
Calibradores, cajas de décadas, tacómetros
Medidores de potencia, vatímetros, fuentes de alimentación

Calibración de Presión

El CBP-WW4B cuenta con dos módulos de presión principales para trabajos de calibración. Estos proporcionan una medición precisa de vacío de hasta 7 bar (100 psi) y de 0 a 20 bar (300 psi). Ambos se utilizan con la bomba de calibración neumática suministrada. Calibre instrumentos de presión como:

Indicadores, medidores analógicos y digitales
Calibradores, sensores, transductores, transmisores
Interruptores, válvulas, controladores, registradores gráficos

Calibración de Temperatura

El CBP-WW4B cuenta con el calibrador de procesos 8060 que tiene simulación y medición de termopares y RTD. Se puede utilizar de forma manual o mediante el software EasyCal para automatizar la calibración de transmisores y otros dispositivos.

Los calibradores de bloque seco son extras opcionales para la obtención de temperatura en la mesa de trabajo. Cuando se suministra, cada unidad es compatible con el software EasyCal para el control y la lectura de temperatura.

Software de Calibración EasyCal

El CBP-WW4B incluye el software EasyCal en el centro de control 8060. Esto permite procedimientos de prueba impulsados por software y proporciona una mayor rapidez en la calibración y consistencia de resultados.

Produce certificados de calibración rastreables e informes de pruebas para estándares de calidad con información adicional sobre incertidumbre para cumplir con la norma ISO 17025.

Detalles

Tipo de banco y accesorios

Artículo	Cantidad	Código	Descripción básica	Propósito básico
1	1	7080-HD	Versión resistente de CalBench (2000 x 850 x 1568 mm) Estilo de banco de estructura con encimera, panel perforado, consola principal con módulo controlador de alimentación de red 7082.	Proporciona un espacio de trabajo ergonómico para diversas aplicaciones. Los módulos se ajustan a la consola principal para la carga de trabajo necesaria.
2	1	7125	Opción de panel perforado: Kit de ganchos para herramientas (20 pc)	Para sostener diversas herramientas y accesorios.
3	1	7139	Opción de panel perforado: Estante (450 x 250 x 130 mm)	Adecuado para almacenar equipos y herramientas.
4	1	7141	Opción de panel perforado: Tira de contenedores de almacenamiento Suministrado con 4 contenedores de 1 L.	Para el almacenamiento de componentes y herramientas pequeñas.
5	1	7124	Cajonera de 4 cajones (525 x 550 x 600 mm)	Para el almacenamiento de equipos, herramientas, documentos, etc.

Módulos

Artículo	Cantidad	Código	Descripción básica	Propósito básico
6	1	8060+	Módulo calibrador de procesos con centro de control Paquete de sistema avanzado para fuentes de precisión y capacidades de medición. Calibrador integral de procesos, multímetro, PC y software EasyCal. Manejo a través de pantalla táctil de 12,1”. Comunicación integrada con módulos compatibles.	Genere y mida señales de proceso para electricidad, frecuencia, temperatura. Permite a los usuarios calibrar instrumentación de procesos como transmisores, RTD, termopares y más. Software EasyCal y accesorios incluidos para automatización, administración y generación de certificados.
7	1	CCPAD	Módulo de teclado numérico del centro de control con jog dial	Proporciona un método ergonómico para utilizar el módulo del centro de control sin ratón ni teclado.
8	1	CCSCOPE-2208B	Osciloscopio integral del centro de control (2 canales) 100 MHz con módulo de conexión, funcionamiento del centro de control.	Para aplicaciones básicas de R&M, búsqueda de fallas y trabajo de diagnóstico.
9	1	CC-AFG20	Generador de funciones integrales del centro de control 20 MHz con módulo de conexión, funcionamiento del centro de control.	Se utiliza para generar diferentes tipos de formas de onda eléctricas en el rango de frecuencia y medición de frecuencia para el diagnóstico de fallas y trabajos de reparación.
10	1	MTEG-CV7b/0.05	Módulo de manómetro digital Vacío a 7 bar (100 psi), precisión de 0,05 % FS.	Para trabajos de calibración de presión neumática, se utiliza con la bomba de sobremesa suministrada.
11	1	MTEG-G20b/0.05	Módulo de manómetro digital 0 a 20 bar (300 psi), precisión de 0,05 % FS.	Para trabajos de calibración de presión neumática de rango medio, se utiliza con la bomba de sobremesa suministrada.
12	1	7056	Módulo de fuente de alimentación DC ajustable dual 2 x 30 V DC 3 A.	Un suministro de CC variable para complementar diversas aplicaciones.
13	1	7083	Módulo de fuente de alimentación de CC fija doble de 24 V	Para alimentar instrumentación de bucle, transmisores y otros equipos que requieran 24 V CC.
14	1	7088D	Módulo de suministro de CA ajustable con pantallas digitales Voltaje de salida variable de 0 a 110 % por encima de la entrada de línea.	Proporciona alimentación de CA variable de 50 Hz hasta 10 A con dos medidores digitales que monitorean el voltaje y la corriente de salida. Para uso general y aplicaciones R&M.

Productos complementarios & Extras

Artículo	Cantidad	Código	Descripción básica	Propósito básico
15	1	7192	Bomba Neumática de Banco Vacío hasta 25 bar (350 psi).	Permite una entrada precisa y controlada de presión para trabajos neumáticos. Adecuado para su uso con módulos de medición MTEG.
16	1	ADK12	Kit de Adaptadores para Calibración de Presión Un kit con una selección de 12 adaptadores de uso común.	Proporciona todas las conexiones de presión necesarios para módulos y bombas a UUTs.
17	1	5025E-S2	Calibrador multifunción eléctrico de sobremesa AC/DC 1050 V / 22 A, resistencia variable, simulación Pt100, simulación de termopar, conductancia, capacitancia, potencia calibración, frecuencia digital de 10 MHz.	Fuente y simulación de señales para aplicaciones eléctricas, electrónicas, frecuencia, calibración de temperatura. Permite a los usuarios probar y verificar procesos e instrumentos eléctricos como sensores, multímetros, pinzas amperimétricas y más.
18	1	9780	Adaptador de pinza amperimétrica	Se utiliza con 5025E para calibrar pinzas amperimétricas.
19	1	9773	Adaptador de taco óptico	Se utiliza con 5025E para calibrar tacómetros ópticos.
20	1	CERTS	Certificados de calibración trazables Para todos los módulos de prueba y equipos de prueba adicionales.	Certifica que todos los módulos de medición e instrumentos adicionales han sido probados en la fábrica de TE según los estándares internacionales.

Descargas

Nombre de archivo	Tamaño del archivo	Idioma	Formato
CBP-WW4B Paquete CalBench ficha técnica	590 kB	EN	PDF
