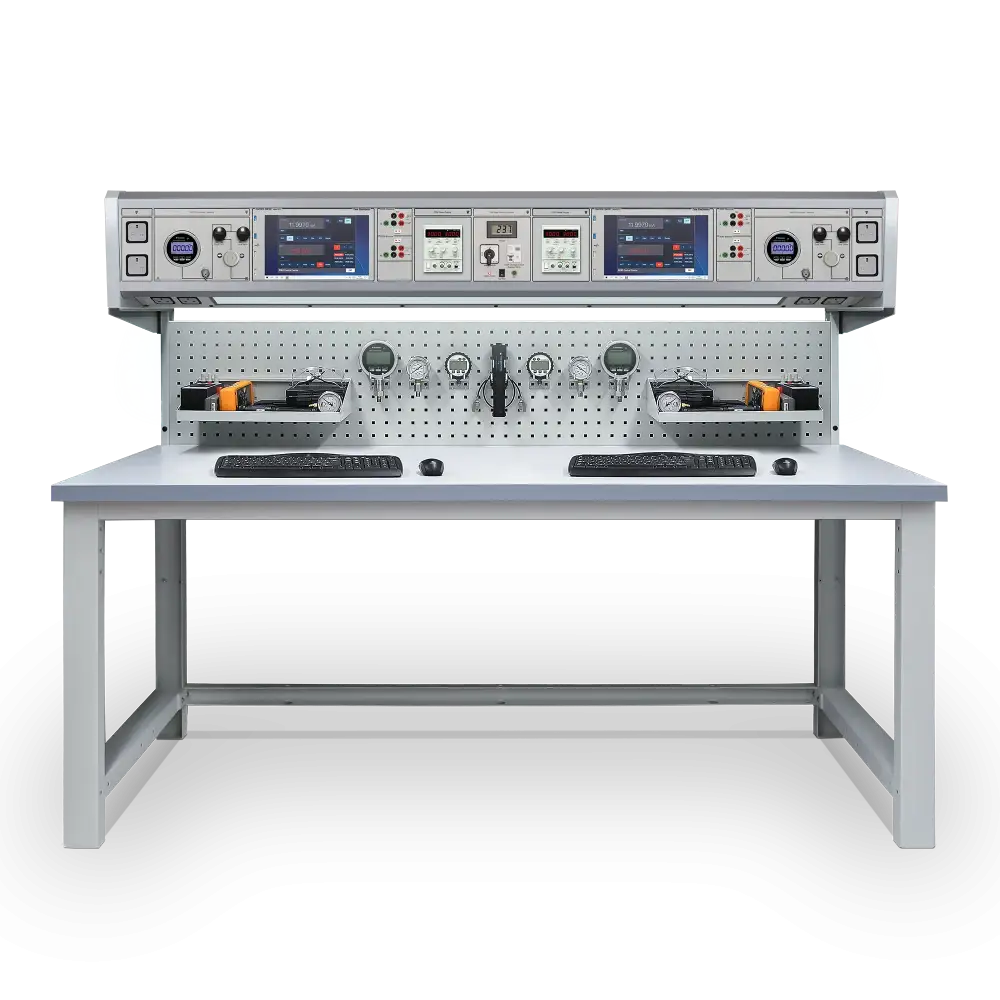

CBP-TRN2 Paquete CalBench del entrenador de doble usuario

El CBP-TRN2 CalBench es una estación de trabajo de dos usuarios para pruebas de instrumentación y trabajos de capacitación. Los estudiantes pueden trabajar codo con codo para practicar varias aplicaciones relacionadas con la puesta en servicio, la calibración y el mantenimiento de los dispositivos típicos que se utilizan para la medición en procesos y aplicaciones de petróleo y gas. industrias del gas.

La consola CalBench está configurada con 2 conjuntos de módulos idénticos instalados en cada lado. Esto hace una solución combinada para que dos estudiantes trabajen en tareas al mismo tiempo. Los módulos 8060 proporcionan fuente, simulación y medición de señales de proceso, comunicación HART y alimentación de bucle de 24 V. Cada uno cuenta con un centro de control de PC con pantalla táctil de 12,1", que ejecuta la aplicación de control del calibrador. El software EasyCal está disponible como opción para permitir la calibración automatizada y la gestión de pruebas.

Para la presión, los módulos neumáticos regulados con Los indicadores se utilizan para una salida controlada de 0 a 7 bar (100 psi). Los módulos adicionales incluyen dos fuentes de alimentación de CC variables y dos módulos de toma de corriente de CA duales situados en cada extremo de la consola.

El paquete tiene varios extras para ayudar en las aplicaciones de formación y crear un espacio de trabajo ergonómico. Incluyen ganchos para paneles perforados, portadocumentos y estantes. Los accesorios de calibración incluyen un kit de adaptadores/accesorios y un banco de pruebas de instrumentación con colector, tornillo de banco y soporte para transmisor.

Características

Entrenamiento de instrumentación CalBench
Para 2 estudiantes, operación lado a lado
2 x calibrador de proceso/centro de control
2 x módulos de fuente de alimentación CC
2 x módulos de presión regulada
Accesorios para conexiones y configuración
Kits de accesorios/adaptadores de presión
Herrajes para paneles perforados
Gabinete de almacenamiento móvil incluido

Calibración de Procesos y Temperatura

El paquete CBP-TRN2 cuenta con dos módulos calibradores de procesos 8060 para pruebas y calibración de instrumentación de procesos. Con una interfaz sencilla en pantalla táctil, los usuarios pueden generar y medir mV, mA, ohmios, frecuencia e impulsos. Simular y medir termopares y RTDs. Calibrar diversos productos, incluyendo:

Sensores, indicadores, termómetros, registradores
Transmisores de RTD y termopar, controladores
Calibradores de procesos, dispositivos de corriente de bucle
Agregar un calibrador de bloques secos para generación de temperatura

Calibración de Presión

Cada estudiante cuenta con un módulo calibrador regulado para 0 a 7 bar (100 psi). Estos se encuentran a ambos lados del controlador 8060 de calibración de procesos. Practique la prueba de instrumentación de presión de dispositivos como:

Indicadores analógicos y digitales, manómetros
Calibradores, sensores, transductores, transmisores
Interruptores, válvulas, controladores, registradores gráficos

Centros de Formación Llave en Mano

El CBP-TRN2 es un sistema adecuado para centros de formación, talleres y aulas. Podemos diseñar y suministrar instalaciones completas con CalBenches para la carga de trabajo de educación técnica. Se pueden incluir requisitos adicionales para almacenamiento o aplicaciones específicas.

Servicio completo de diseño y suministro de instalaciones
Asesoramiento sobre requisitos, creación de planos y documentación
Integración de CalBenches como el CBP-TRN2 para una configuración multiusuario
Paquete CalBench CBP-TRN1 para profesores

Software de calibración EasyCal

El CBP-TRN2 cuenta con dos módulos de centro de control y calibrador de procesos 8060. El software EasyCal está disponible como una opción para mejorar el sistema y permitir que se realicen pruebas basadas en software.

Produzca certificados de calibración e informes de prueba. Los estudiantes pueden practicar el proceso de calibración completo para ayudar a comprender la trazabilidad, la automatización y el control de documentos.

Detalles

Tipo de banco y accesorios

Artículo	Cantidad	Código	Descripción básica	Propósito básico
1	1	7080-HD	Versión resistente de CalBench (2000 x 850 x 1568 mm) Estilo de banco de estructura con encimera, panel perforado, consola principal con módulo controlador de alimentación de red 7082.	Proporciona un espacio de trabajo ergonómico para diversas aplicaciones. Los módulos se ajustan a la consola principal para la carga de trabajo necesaria.
2	1	7125	Opción de panel perforado: Kit de ganchos para herramientas (20 pc)	Para sostener diversas herramientas y accesorios.
3	2	7139	Opción de panel perforado: Estante (450 x 250 x 130 mm)	Adecuado para almacenar equipos y herramientas.
4	2	7143	Opción de Panel Perfo: Portadocumentos (450 x 360 mm)	Para colocar instrucciones, manuales de usuario, guías, etc.
5	1	8134	Cajonera móvil 4 cajones, ESD, color gris claro RAL 7035	Almacenamiento móvil que se puede ubicar debajo del CalBench.

Módulos

Artículo	Cantidad	Código	Descripción básica	Propósito básico
6	2	8060	Módulo calibrador de procesos con centro de control Calibrador de proceso integral con fuente y medida, PC con interfaz de pantalla táctil de 12.1 ”. Comunicación integrada con módulos compatibles.	Genere y mida señales de proceso para electricidad, frecuencia, temperatura. Permite a los usuarios calibrar instrumentación de procesos como transmisores, RTD, termopares y más.
7	2	RMTEG-G7b/0.02	Módulo de manómetro digital con regulador 0 a 7 bar (100 psi), precisión de 0,02 % FS.	Para trabajos de calibración neumática de 0 a 7 bar (100 psi), entrada desde un suministro de aire externo (9 bar / 130 psi). También se puede utilizar manualmente con una bomba de mano.
8	2	7057	Módulo de fuente de alimentación CC regulable 60 V CC 1,5 A.	Un suministro de CC variable para complementar diversas aplicaciones.

Productos complementarios & Extras

Artículo	Cantidad	Código	Descripción básica	Propósito básico
9	2	7198	Kit de Accesorios para Calibración de Presión Una selección completa de conexiones, adaptadores y mangueras.	Proporciona todas las conexiones y accesorios de presión necesarios para módulos y bombas a UUTs.
10	2	8100	Soporte de montaje de instrumentación	Para un posicionamiento rápido y ergonómico de UUT como transmisores y medidores en la superficie de trabajo CalBench.
11	2	7161-VLP	Colector de doble puerto con vernier Para uso neumático desde vacío hasta 40 bar (600 psi).	Colector neumático compacto que proporciona dos puertos de salida. Conectores de apriete manual para instrumentación de presión en prueba.
12	1	CERTS	Certificados de calibración trazables Para todos los módulos de prueba y equipos de prueba adicionales.	Certifica que todos los módulos de medición e instrumentos adicionales han sido probados en la fábrica de TE según los estándares internacionales.

Descargas

Nombre de archivo	Tamaño del archivo	Idioma	Formato
CBP-TRN2 Paquete CalBench ficha técnica	890 kB	EN	PDF
