CBP-PROC1B Banco de calibración de procesos

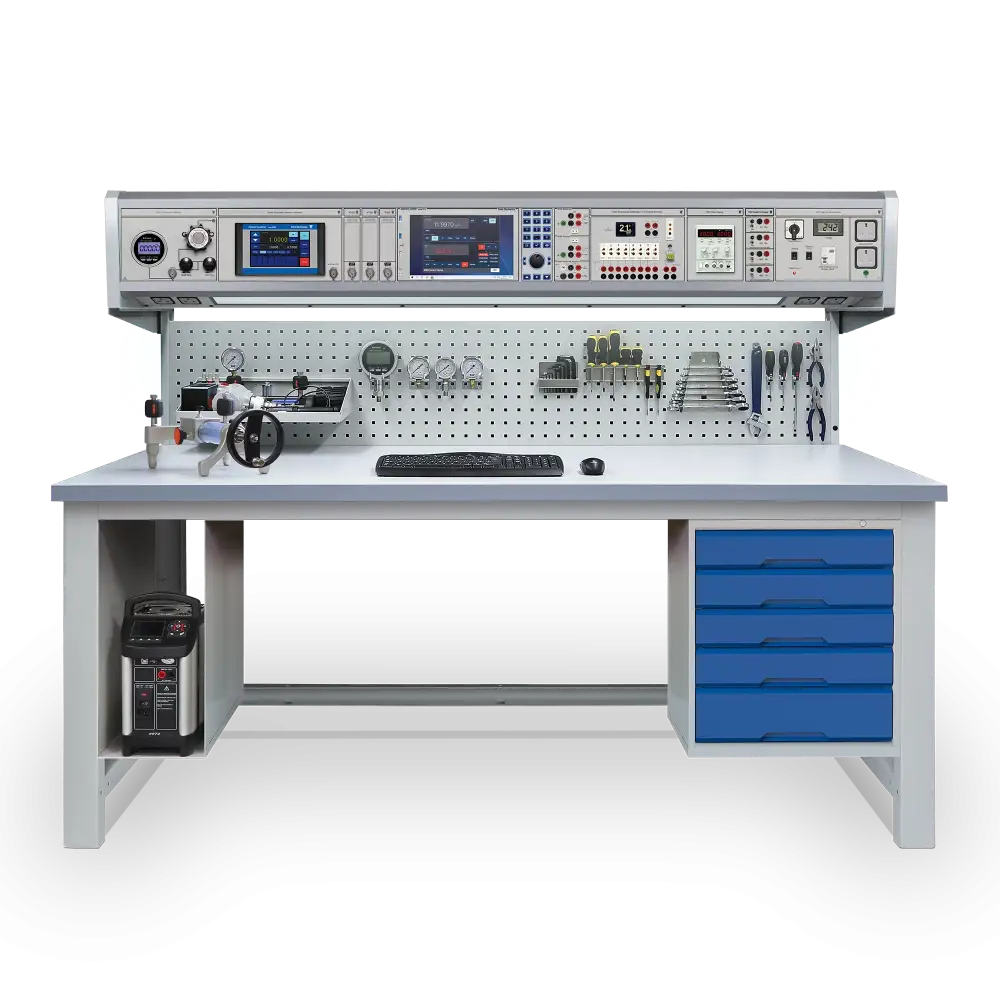

El CBP-PROC1B CalBench es un completo banco de calibración de presión y temperatura basado en el popular paquete CBP-PROC1. Proporciona una gran cantidad de funciones con una amplia cobertura, lo que lo hace adecuado para talleres de instrumentos que requieren una única estación de trabajo para la calibración de dispositivos e instrumentos de la planta.

El corazón del sistema es el módulo 8060+ que permite la calibración y comunicación automatizadas. La sección del calibrador presenta capacidades de fuente, simulación y medición para señales de proceso, comunicación HART y alimentación de bucle de 24 V. También se incluye un multímetro integral de 6,5 dígitos para aplicaciones de medición adicionales.

La sección del centro de control de PC tiene una pantalla táctil de 12,1" y ejecuta las aplicaciones de control manual para el calibrador de procesos y el multímetro. El software EasyCal viene precargado en el sistema y permite la calibración automatizada y la gestión de pruebas. Se comunica con módulos de presión y el calibrador de bloque seco suministrado. Los periféricos suministrados incluyen una impresora de certificados, una impresora de etiquetas y un lector de códigos de barras.

El paquete proporciona la base para la calibración profesional de instrumentación dentro de un programa de control de calidad que requiere un cumplimiento y una trazabilidad óptimos. También se puede utilizar para la capacitación de técnicos e ingenieros de instrumentos. El paquete se puede personalizar para adaptarse a los requisitos del sitio, cambiar los rangos de presión y agregar o quitar elementos según sea necesario.

Características

Banco de presión/proceso avanzado
Módulo calibrador de procesos y multímetro
Fuente/medición de V, I, Ω, Hz y temperatura
Simular y ejecutar medir la temperatura
Calibrar la presión neumática e hidráulica
Calibrador de bloque seco incluido
Bombas, colectores, adaptadores y mas
Módulos de fuente de alimentación CC
Módulo de interfaz de temperatura para calibración TC por lotes
Calibración automatizada mediante el software EasyCal

Calibración de presión

El banco cuenta con un módulo controlador automático para calibración neumática desde vacío hasta 20 bar, con un subsensor de 2 bar para rendimiento de rango bajo. Se puede utilizar un módulo regulado de hasta 200 bar con un cilindro de gas o N2, o con la bomba neumática suministrada si no hay presión de línea disponible. Una medición de mayor precisión se realiza a través de módulos XTEG que cuentan con una interfaz dedicada en el centro de control. Se suministran bombas neumáticas e hidráulicas. Calibrar instrumentos de presión como:

Indicadores, indicadores y manómetros analógicos y digitales
Calibradores, sensores, transductores, transmisores
Interruptores, válvulas, controladores, registradores de gráficos

Calibración de temperatura

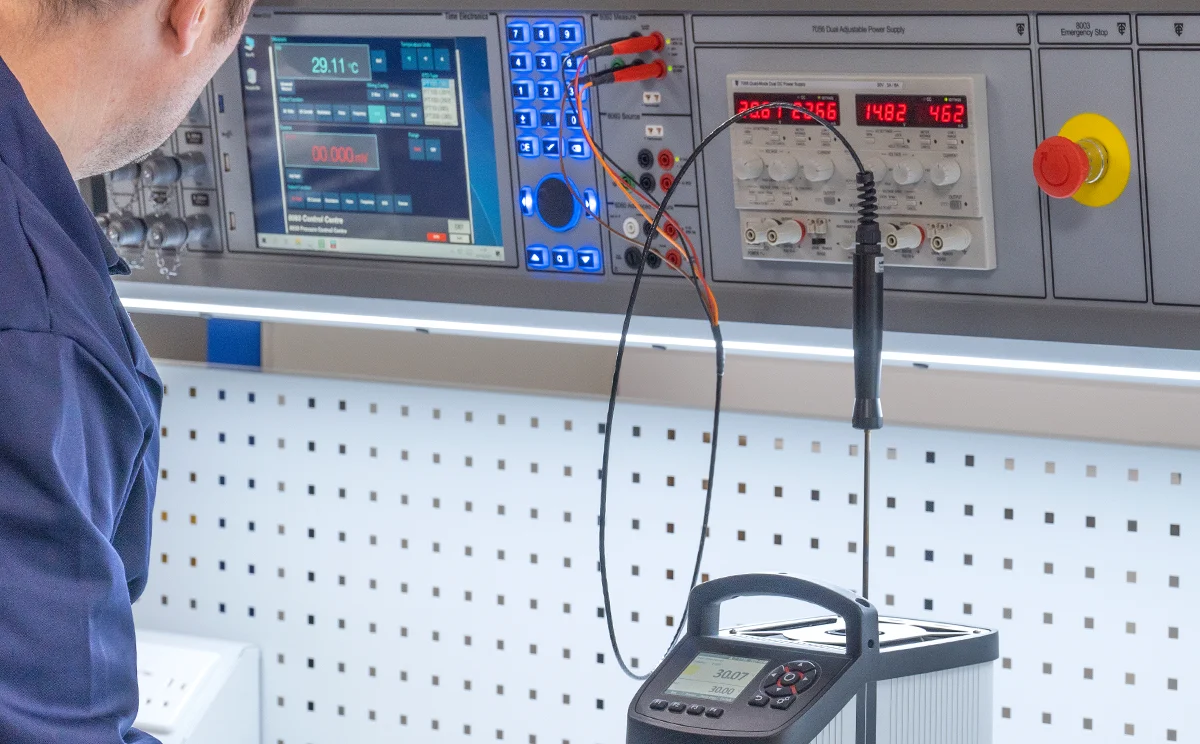

El CBP-PROC1B permite a los usuarios realizar una calibración eficiente de instrumentos de temperatura. EasyCal puede controlar el calibrador de bloque seco suministrado mientras lee la medición de temperatura del sensor bajo prueba en el módulo 8060. Además, el módulo de escáner 7085A permite realizar mediciones multicanal. Calibre varios productos, incluidos:

Sensores, transmisores, indicadores, termómetros
RTD, termopares, registradores, controladores
Calibradores de proceso, PRT y termistores

Aplicaciones adicionales

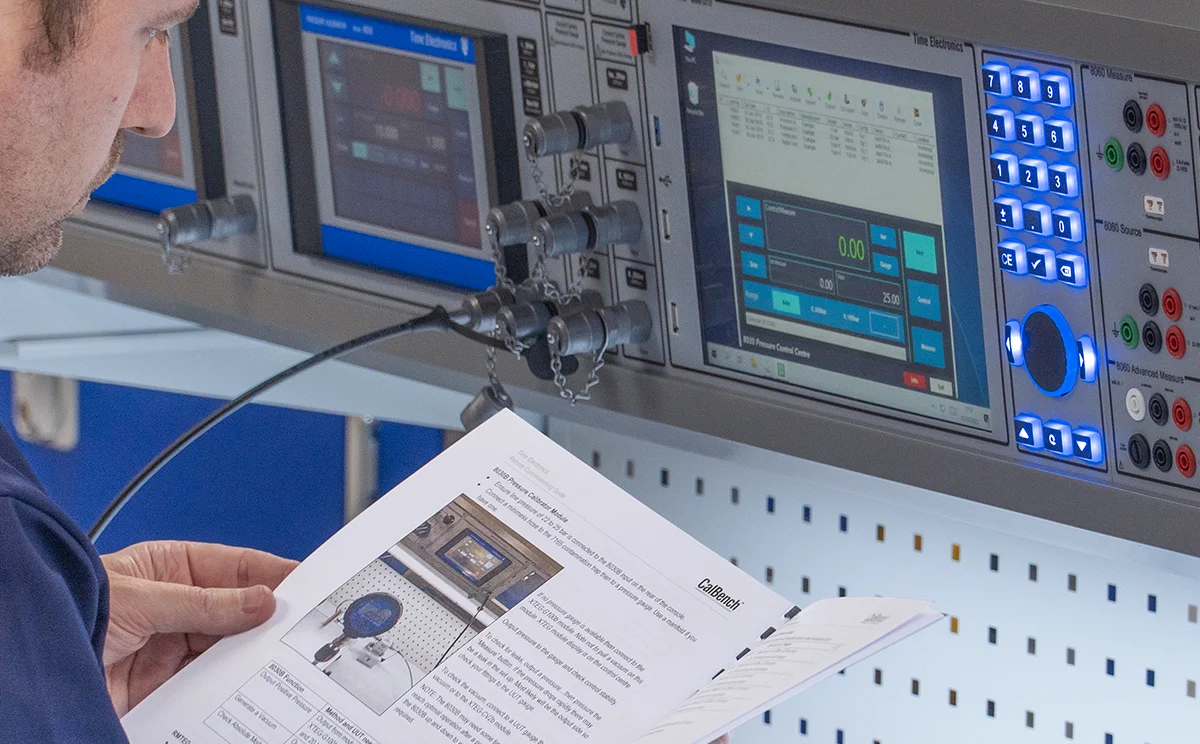

El CBP-PROC1B es principalmente un sistema de calibración de instrumentación de procesos, pero también se puede utilizar para verificar y verificar funciones en equipos de prueba eléctricos y otros dispositivos. CalBench también es ideal para capacitación y puede mostrar una amplia gama de aplicaciones de prueba comunes a las industrias.

Calibradores de procesos de prueba, medidores de mV/mA, cajas de décadas, totalizadores de flujo
Calibrar transmisores de flujo DP, medidores de pulso, tacómetros y contadores
Capacitar a ingenieros y técnicos técnicos de calibración de instrumentación
Ejecute un programa de calibración completo con el software EasyCal

Software de calibración EasyCal

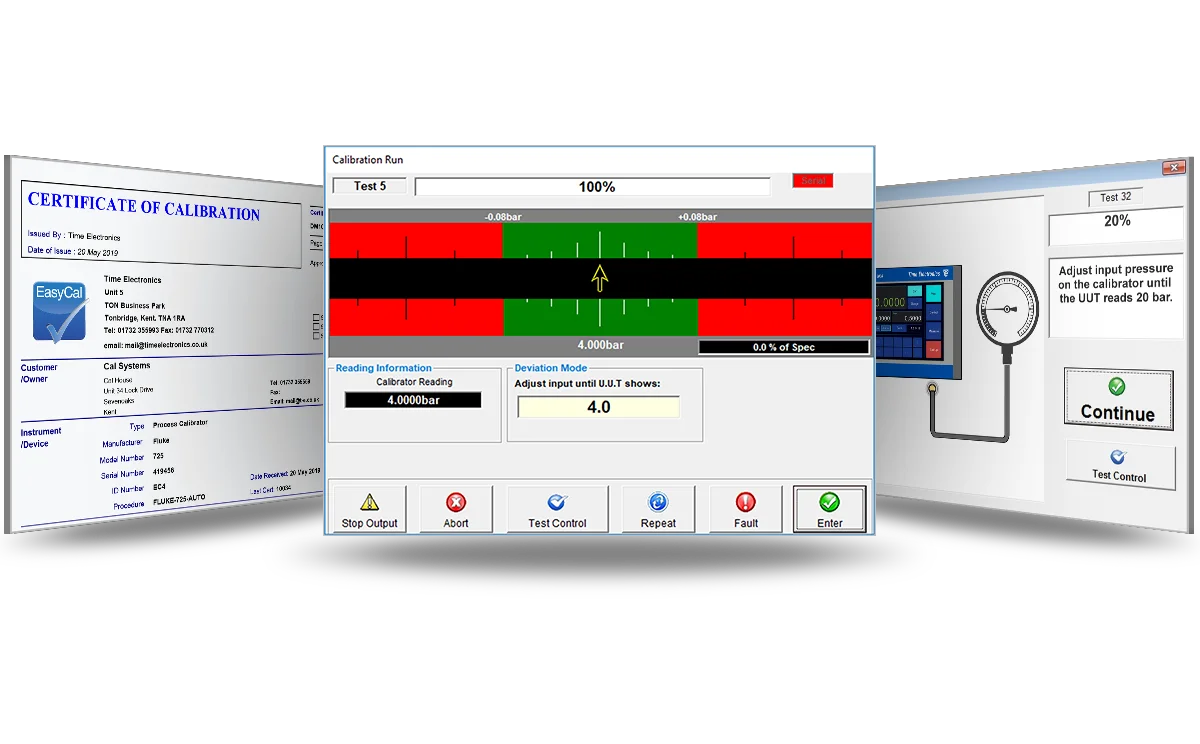

El CBP-PROC1B viene con EasyCal software en el centro de control 8060. Esto permite procedimientos de prueba basados en software y proporciona mayor velocidad de calibración y consistencia de los resultados.

Producir certificados de calibración e informes de prueba trazables para estándares de calidad con información adicional sobre incertidumbre para conformidad con ISO 17025.

Detalles

Tipo de banco y accesorios

Artículo	Cantidad	Código	Descripción básica	Propósito básico
1	1	7080-HD	Versión resistente de CalBench (2000 x 850 x 1568 mm) Estilo de banco de estructura con encimera, panel perforado, consola principal con módulo controlador de alimentación de red 7082.	Proporciona un espacio de trabajo ergonómico para diversas aplicaciones. Los módulos se ajustan a la consola principal para la carga de trabajo necesaria.
2	1	7137	Perfo Panel Option: 40 piece Tool Hook Kit	Para sostener diversas herramientas y accesorios.
3	1	7139	Opción de panel perforado: Estante (450 x 250 x 130 mm)	Adecuado para almacenar equipos y herramientas.
4	1	7133	Conjunto de imanes para panel perforado	Para asegurar documentos y herramientas pequeñas al panel perforado.
5	1	7132	Unidad de 5 cajones (525 x 550 x 600 mm)	Para el almacenamiento de equipos, herramientas, documentos, etc.
6	3	7134	Kit de separadores ranurados para el interior de unidades de cajones	Particiona las unidades de cajones para piezas y componentes.
7	1	7123	Soporte para calibrador de bloque seco/CPU debajo de la mesa	Para almacenar un calibrador de bloque seco cuando no esté en uso.

Módulos

Artículo	Cantidad	Código	Descripción básica	Propósito básico
8	1	8060+	Módulo calibrador de procesos con centro de control Paquete de sistema avanzado para fuentes de precisión y capacidades de medición. Calibrador integral de procesos, multímetro de 6,5 dígitos, PC y software EasyCal. Manejo a través de pantalla táctil de 12,1”. Comunicación integrada con módulos compatibles.	Genere y mida señales de proceso para electricidad, frecuencia, temperatura. Permite a los usuarios calibrar instrumentación de procesos como transmisores, RTD, termopares y más. Software EasyCal y accesorios incluidos para automatización, administración y generación de certificados.
9	1	CCPAD	Módulo de teclado numérico del centro de control con jog dial	Proporciona un método ergonómico para utilizar el módulo del centro de control sin ratón ni teclado.
10	1	8030B/G20b/CV2b/BARO	Módulo Calibrador de Presión Automático con múltiples rangos Sensor 1: 0 a 20 bar (300 psi), precisión de 0.01 % FS. Sensor 2: Vacío a 2 bar (30 psi), precisión de 0.01 % FS. Sensor 3: Referencia Barométrica.	Para la calibración automatizada de presión neumática de medidores, transmisores, etc. Capacidad de auto-rango con 2 sensores desde vacío hasta 20 bar (300 psi). Emulación de presión absoluta con referencia barométrica. Suministrado con trampa de contaminación y mangueras.
11	1	RMTEG-G200b/0.02	Módulo de manómetro digital con regulador 0 a 200 bar (3000 psi), precisión de 0,02 % FS.	Para trabajos de calibración neumática de alto rango, con un suministro de línea típicamente desde un cilindro de gas para permitir el ajuste del regulador.
12	1	XTEG-G700b/0.02/M	Módulo de Medición de Presión con Interfaz de Centro de Control 0 a 700 bar (10 000 psi), precisión de 0,02 % FS.	Para calibración hidráulica con la bomba de sobremesa 7195 adjunta.
13	1	XTEG-G100b/0.02/M	Módulo de Medición de Presión con Interfaz de Centro de Control 0 a 100 bar (1500 psi), precisión de 0,02 % FS.	Para trabajos de calibración de presión de rango medio/alto. Se utiliza con el método de bomba o pieza en T desde el módulo de salida controlada.
14	1	XTEG-CV2b/0.02/M	Módulo de Medición de Presión con Interfaz de Centro de Control Vacío a 2 bar (30 psi), precisión de 0,02 % FS.	Para calibración de presión de rango bajo. Se utiliza con el método de bomba o pieza en T desde el módulo de salida controlada.
15	1	7085A	Módulo de distribución de temperatura de conmutación automática	Módulo de conexión para permitir la prueba por lotes de dispositivos de temperatura como termopares.
16	1	7052	Módulo de fuente de alimentación ajustable de 30 V CC 3 A - Digital	Un suministro de CC variable para complementar diversas aplicaciones.
17	1	7087	Módulo de fuente de alimentación de CC cuádruple 6 V (20 A), 12 V (10 A), 24 V (6 A), 48 V (3 A).	Proporciona una fuente de alimentación de CC a varios instrumentos y dispositivos bajo prueba.

Productos complementarios & Extras

Artículo	Cantidad	Código	Descripción básica	Propósito básico
18	1	7149	Bomba de Vacío Eléctrica	Proporciona un vacío para módulos de presión.
19	1	7149-HCO	Opción de carcasa y conectividad para la bomba de vacío 7149	Carcasa compacta para la bomba 7149, situada debajo del banco. Insonorizada y encendido/apagado de energía a través del módulo 7082 en CalBench.
20	1	7195	Bomba de Calibración de Presión Hidráulica de Banco Vacío hasta 700 bar (10,000 psi).	Utilizado para la calibración de presión hidráulica con módulos de medición.
21	1	7194A	Bomba de Calibración de Alta Presión Neumática de Banco Vacío hasta 200 bar (3,000 psi).	Generación de presión hasta 200 bar, adecuada para su uso con módulos de presión cuando no se dispone de una fuente de aire comprimido.
22	1	7161	Colector de Banco de Doble Puerto Para uso neumático desde vacío hasta 200 bar (3000 psi).	Colector neumático compacto que proporciona dos puertos de salida. Conectores de apriete manual para instrumentación de presión en prueba.
23	1	7198	Kit de Accesorios para Calibración de Presión Una selección completa de conexiones, adaptadores y mangueras.	Proporciona todas las conexiones y accesorios de presión necesarios para módulos y bombas a UUTs.
24	1	8072	Calibrador de bloque seco (de 28 a 660 °C) Con inserto métrico de orificios múltiples (1x3, 2x4, 1x5, 1x6, 1x9 mm), inserto en blanco, controlador de software EasyCal preconfigurado en el centro de control.	Fuente de temperatura para la calibración de sondas, RTD y termopares. Control manual y software EasyCal compatibles para automatizar aplicaciones de calibración.
25	1	8072-METP	Paquete de 16 insertos métricos para 8072 Agujeros de 3 mm a 20 mm	Insertos para usar con diferentes tamaños de sonda, usados con 8072.
26	1	CERTS	Certificados de calibración trazables Para todos los módulos de prueba y equipos de prueba adicionales.	Certifica que todos los módulos de medición e instrumentos adicionales han sido probados en la fábrica de TE según los estándares internacionales.
