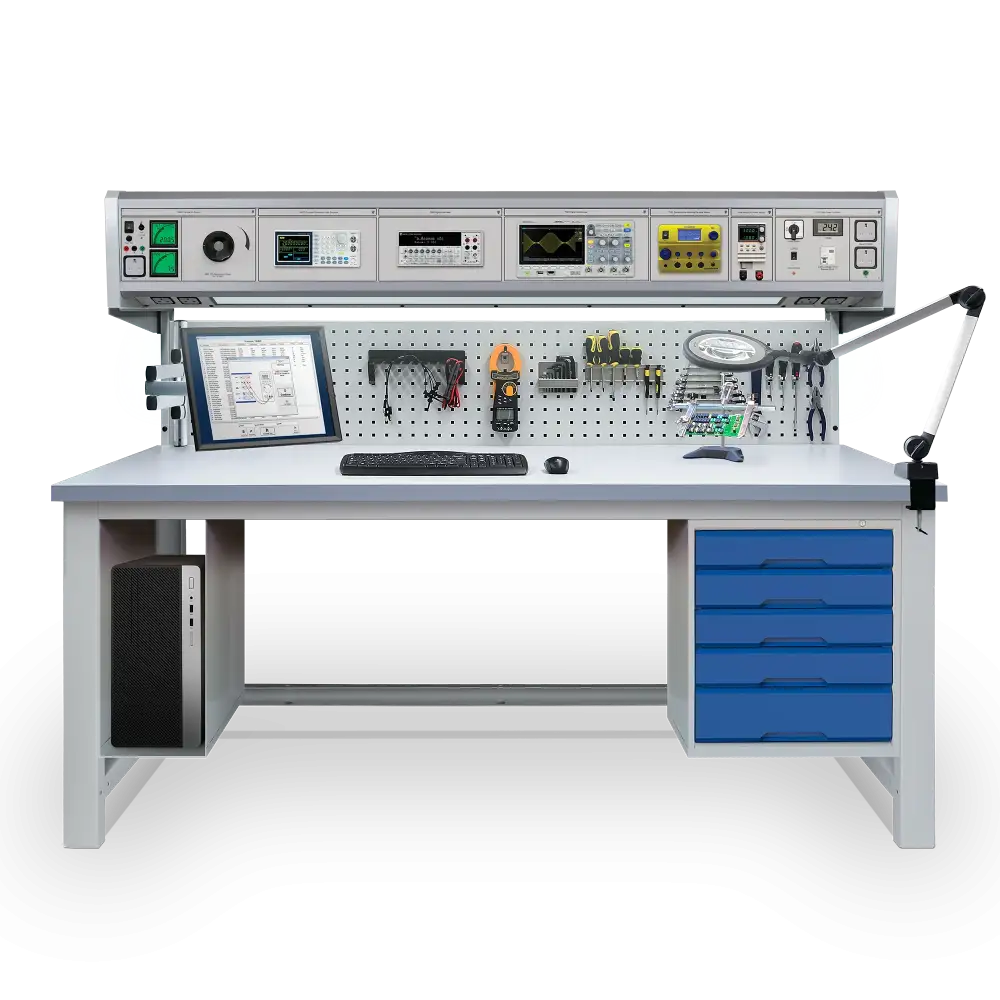

CBP-RM1: Reparación y Mantenimiento CalBench

El CBP-RM1 es un paquete que presenta un CalBench multipropósito con varios extras para aplicaciones comunes de reparación y mantenimiento. es un excelente sistema para talleres eléctricos que necesitan una solución rápida y eficiente diagnósticos de instrumentos y dispositivos.

Este paquete crea un espacio de trabajo altamente organizado con pruebas familiares y instrumentos de medición integrados en la consola del CalBench. Módulos incluyen fuentes de alimentación CA y CC variables, un osciloscopio, un generador de funciones y multímetro digital. Esta selección de módulos proporciona a los ingenieros una gama de características y funciones para realizar trabajos de servicio donde la generación de señales y requiere análisis.

Además, un módulo de estación de soldadura/desoldadura/re-trabajo permite a los usuarios realizar reparaciones de dispositivos y trabajos en componentes eléctricos. Accesorios que complementan el módulo incluyen un extractor de humos, lámpara de aumento y circuito titular de la junta. El paquete incluye una PC que se ubica debajo del banco. El acompañamiento El monitor de pantalla táctil se monta en un brazo retráctil que se fija al panel de rendimiento.

Características

CalBench para reparaciones y diagnósticos
Módulos de osciloscopio y multímetro
Fuentes de alimentación variable de CA y CC
Módulo generador de funciones
Módulo de soldadura y retrabajo
PC bajo banco con monitor montado
Estera ESD, kit de herramientas
Adecuado para talleres de E&I

Detalles

Tipo de banco y accesorios

Artículo	Cantidad	Código	Descripción básica	Propósito básico
1	1	7080-HD	Versión resistente de CalBench (2000 x 850 x 1568 mm) Estilo de banco de estructura con encimera, panel perforado, consola principal con módulo controlador de alimentación de red 7082.	Proporciona un espacio de trabajo ergonómico para diversas aplicaciones. Los módulos se ajustan a la consola principal para la carga de trabajo necesaria.
2	1	7137	Perfo Panel Option: 40 piece Tool Hook Kit	Para sostener diversas herramientas y accesorios.
3	1	7139	Opción de panel perforado: Estante (450 x 250 x 130 mm)	Adecuado para almacenar equipos y herramientas.
4	1	7133	Conjunto de imanes para panel perforado	Para asegurar documentos y herramientas pequeñas al panel perforado.
5	1	7141	Opción de panel perforado: Tira de contenedores de almacenamiento Suministrado con 4 contenedores de 1 L.	Para el almacenamiento de componentes y herramientas pequeñas.
6	1	7132	Unidad de 5 cajones (525 x 550 x 600 mm)	Para el almacenamiento de equipos, herramientas, documentos, etc.
7	1	7123	Soporte para CPU debajo del banco	Para alojar ordenador (CBPC) bajo encimera.

Módulos

Artículo	Cantidad	Código	Descripción básica	Propósito básico
8	1	5065B	6.5 Módulo multímetro digital Voltaje CA/CC, corriente CA/CC, resistencia de 2/4 hilos, frecuencia, período, diodo, continuidad, termopares y RTD.	Un versátil módulo multímetro de 6½ dígitos con 19 funciones de medición. La operación simple, la estabilidad y la alta precisión hacen del 5065B un DMM ideal para una variedad de aplicaciones.
9	1	7024	Módulo de osciloscopio digital 200 MHz, 4 canales, pantalla LCD a color.	Visor de alto rendimiento ideal para el mantenimiento de equipos electrónicos y trabajos de laboratorio de propósito general.
10	1	8027	Módulo Generador de Funciones DDS Arbitrario de 25 MHz Con contador, barrido, modulación AM, FM y FSK.	Se utiliza para generar diferentes tipos de formas de onda eléctricas en el rango de frecuencia, y medición de frecuencia para diagnóstico de fallos y reparación.
11	1	7088D	Módulo de suministro de CA ajustable con pantallas digitales Voltaje de salida variable de 0 a 110 % por encima de la entrada de línea.	Proporciona alimentación de CA variable de 50 Hz hasta 10 A con dos medidores digitales que monitorean el voltaje y la corriente de salida. Para uso general y aplicaciones R&M.
12	1	M-PSW160-7.2	Módulo de fuente de alimentación de CC de rango múltiple 0 a 160 V, 0 a 7,2 A, 360 W.	Un suministro de CC regulado para la entrada de voltajes estables, para pruebas de banco de dispositivos y circuitos.
13	1	7035	Módulo de soldadura/desoldadura/retrabajo de alto rendimiento Incluye soldador, herramienta para desoldar y herramienta de reparación de aire caliente, puntas y boquillas estándar.	Soldadura de alta calidad para componentes electrónicos, etc. Un módulo completo que cuenta con una bomba integrada para vacío y flujo de aire, y tres puertos alimentados simultáneamente.

Productos complementarios & Extras

Artículo	Cantidad	Código	Descripción básica	Propósito básico
14	1	7146	Puntas de soldadura adicionales (conjunto de 6 piezas)	Una selección de puntas de soldadura para usar con el módulo 7035.
15	1	7147	Kit de extracción de humos de sobremesa	Utilizado para extraer los humos durante la soldadura.
16	1	TL90	Luz de aumento e inspección de alto rendimiento	Una lupa con 48 LEDs premium para iluminar una lente gran angular de 6” sin distorsiones. Para la inspección de placas de circuitos, etc.
17	1	7180	Soporte de Placa de Circuito	Para sostener placas de circuito con rotación rápida y fácil inserción/soldadura de componentes.
18	1	7183	Caja de Servicio Electrónico (76 herramientas)	Una selección completa de herramientas para trabajos de servicio eléctrico y electrónico.
19	1	7186	Kit de Estación de Trabajo ESD para CalBench Tapete de banco, señalización, enchufes de unión, correa para la muñeca y cables.	Una alfombrilla antiestática para cubrir la superficie del banco cuando sea necesario. Un kit para eliminar la electricidad estática y prevenir daños por ESD.
20	1	CBPC	CalBench PC Workstation Incluye PC de alto rendimiento, monitor de pantalla táctil, brazo de montaje TL102, teclado y mouse.	Permita que los usuarios accedan a los programas y datos necesarios. Un brazo de montaje ergonómico fija el monitor al panel perfo CalBench, lo que permite colocarlo lejos de la mesa cuando no se usa. El PC está alojado en el 7123 bajo el soporte de la encimera.
21	1	CERTS	Certificados de calibración trazables Para todos los módulos de prueba y equipos de prueba adicionales.	Certifica que todos los módulos de medición e instrumentos adicionales han sido probados en la fábrica de TE según los estándares internacionales.

Descargas

Nombre de archivo	Tamaño del archivo	Idioma	Formato
CBP-RM1 Paquete CalBench ficha técnica	590 kB	EN	PDF
