CBP-RM2 Reparación y Mantenimiento CalBench

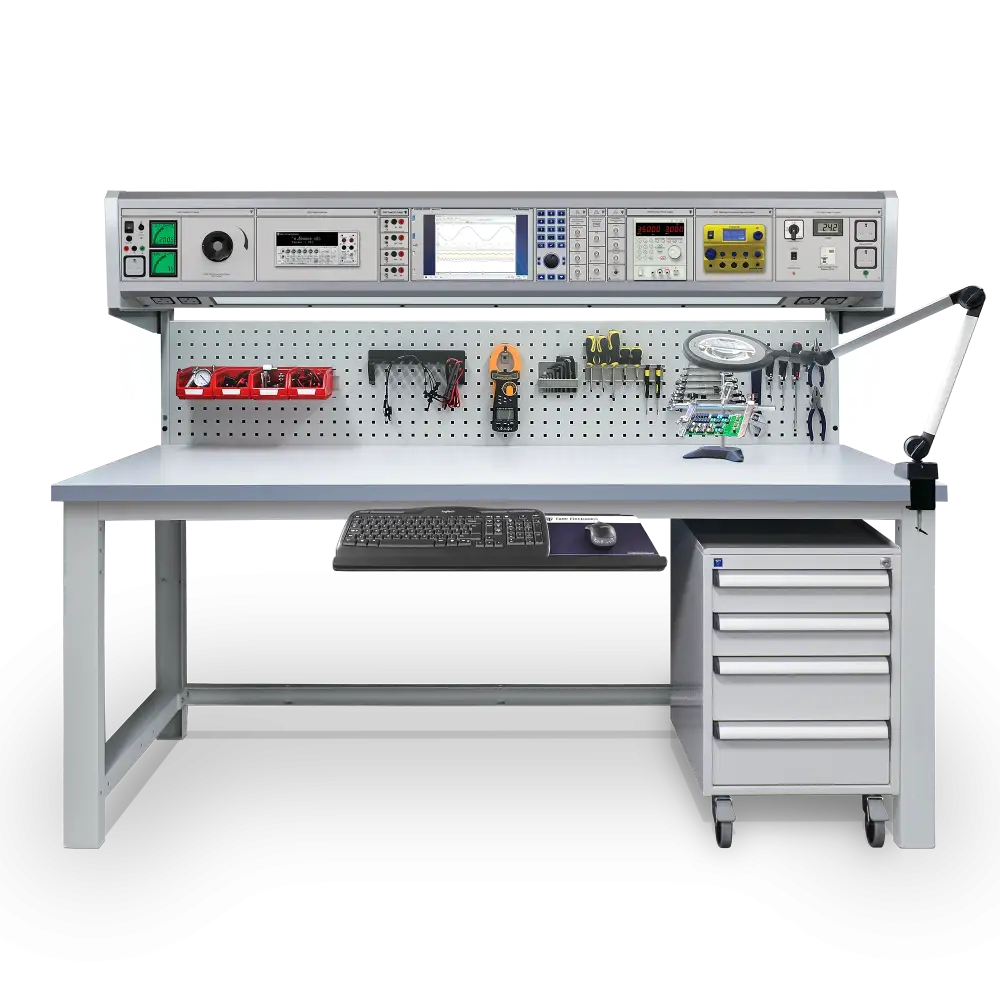

El CBP-RM2 es un paquete CalBench funcionalmente avanzado que incluye un centro de control de PC con pantalla táctil y una selección de módulos de prueba controlados por software. Los usuarios pueden acceder a la amplia gama de funciones y características desde un espacio de trabajo ergonómico y organizado.

El centro de control se ubica en el centro de la consola, con las conexiones para los módulos operados por software junto a él. Estos incluyen un generador de funciones de 20 MHz, un contador de frecuencia de 6 GHz con medidor de potencia y un osciloscopio de 100 MHz. Estos módulos se utilizan a través de sus aplicaciones de software dedicadas que se ejecutan en el centro de control.

Otros módulos incluyen una fuente de alimentación de CA variable, fuentes de alimentación de CC fijas y ajustables y un multímetro digital. La selección de módulos beneficia a los ingenieros y técnicos al combinar equipos de prueba familiares con interfaces intuitivas y versátiles. Es una solución para diagnósticos y trabajos de servicio rápidos y eficientes, pero también permite a los usuarios implementar y mantener procesos de calidad desde una estación.

Para reparaciones en el banco, un módulo de soldadura/retrabajo permite a los usuarios trabajar en dispositivos, PCB y componentes. Los productos complementarios incluyen un extractor de humos, una lámpara de aumento, un soporte para placa de circuito, un plato giratorio y un kit de herramientas de servicio electrónico.

Características

Controlado por software y operación manual
Módulo PC con pantalla táctil de 12,1”
Osciloscopio y generador de funciones
Contador de frecuencia
Módulo multímetro digital
Fuentes de alimentación de CA y CC
Módulo de soldadura y retrabajo
Extras incluidos por trabajos de servicio
Adecuado para talleres de E&I

Detalles

Tipo de banco y accesorios

Artículo	Cantidad	Código	Descripción básica	Propósito básico
1	1	7080-HD	Versión resistente de CalBench (2000 x 850 x 1568 mm) Estilo de banco de estructura con encimera, panel perforado, consola principal con módulo controlador de alimentación de red 7082.	Proporciona un espacio de trabajo ergonómico para diversas aplicaciones. Los módulos se ajustan a la consola principal para la carga de trabajo necesaria.
2	1	7185	Encimera laminada gris ESD para CalBench Tablero de partículas, núcleo conductor, bordes de 3 mm de ABS, antiestática, resistente a rayones, impactos y manchas.	Una encimera antiestática duradera de alta calidad para el CalBench.
3	1	7137	Perfo Panel Option: 40 piece Tool Hook Kit	Para sostener diversas herramientas y accesorios.
4	1	7139	Opción de panel perforado: Estante (450 x 250 x 130 mm)	Adecuado para almacenar equipos y herramientas.
5	1	7141	Opción de panel perforado: Tira de contenedores de almacenamiento Suministrado con 4 contenedores de 1 L.	Para el almacenamiento de componentes y herramientas pequeñas.
6	1	7157	Bandeja de Teclado Articulada para CalBench Suministrada preinstalada en la superficie de trabajo.	Sitúa el teclado y el ratón para las operaciones del módulo del centro de control. Puede colocarse debajo del banco cuando no se utiliza.
7	1	8134	Cajonera Móvil 4 Cajones, ESD, color gris claro RAL 7035	Almacenamiento móvil que se puede ubicar debajo del CalBench.

Módulos

Artículo	Cantidad	Código	Descripción básica	Propósito básico
8	1	CC12	Módulo de centro de control de PC con pantalla táctil capacitiva de 12,1”	Para usar con varios software y aplicaciones.
9	1	CCPAD	Módulo de teclado numérico del centro de control con jog dial	Proporciona un método ergonómico para utilizar el módulo del centro de control sin ratón ni teclado.
10	1	5065B	6.5 Módulo multímetro digital Voltaje CA/CC, corriente CA/CC, resistencia de 2/4 hilos, frecuencia, período, diodo, continuidad, termopares y RTD.	Un versátil módulo multímetro de 6½ dígitos con 19 funciones de medición. La operación simple, la estabilidad y la alta precisión hacen del 5065B un DMM ideal para una variedad de aplicaciones.
11	1	CCSCOPE-2208B	Osciloscopio integral del centro de control (2 canales) 100 MHz con módulo de conexión, funcionamiento del centro de control.	Para aplicaciones básicas de R&M, búsqueda de fallas y trabajo de diagnóstico.
12	1	CC-FRQC	Contador de frecuencia integral del centro de control y medidor de potencia 6000 MHz con módulo de conexión, funcionamiento del centro de control.	Para aplicaciones de medición de frecuencia y potencia en diagnóstico de fallas y trabajos de reparación.
13	1	CC-AFG20	Generador de funciones integrales del centro de control 20 MHz con módulo de conexión, funcionamiento del centro de control.	Se utiliza para generar diferentes tipos de formas de onda eléctricas en el rango de frecuencia y medición de frecuencia para el diagnóstico de fallas y trabajos de reparación.
14	1	7088D	Módulo de suministro de CA ajustable con pantallas digitales Voltaje de salida variable de 0 a 110 % por encima de la entrada de línea.	Proporciona alimentación de CA variable de 50 Hz hasta 10 A con dos medidores digitales que monitorean el voltaje y la corriente de salida. Para uso general y aplicaciones R&M.
15	1	7053	Módulo de fuente de alimentación ajustable de 56 V CC 4 A - Digital	Un suministro de CC variable para complementar diversas aplicaciones.
16	1	7087	Módulo de fuente de alimentación de CC cuádruple 6 V (20 A), 12 V (10 A), 24 V (6 A), 48 V (3 A).	Proporciona una fuente de alimentación de CC a varios instrumentos y dispositivos bajo prueba.
17	1	7035	Módulo de soldadura/desoldadura/retrabajo de alto rendimiento Incluye soldador, herramienta para desoldar y herramienta de reparación de aire caliente, puntas y boquillas estándar.	Soldadura de alta calidad para componentes electrónicos, etc. Un módulo completo que cuenta con una bomba integrada para vacío y flujo de aire, y tres puertos alimentados simultáneamente.

Productos complementarios & Extras

Artículo	Cantidad	Código	Descripción básica	Propósito básico
18	1	7146	Puntas de soldadura adicionales (conjunto de 6 piezas)	Una selección de puntas de soldadura para usar con el módulo 7035.
19	1	7147	Kit de extracción de humos de sobremesa	Utilizado para extraer los humos durante la soldadura.
20	1	TL90	Luz de aumento e inspección de alto rendimiento	Una lupa con 48 LEDs premium para iluminar una lente gran angular de 6” sin distorsiones. Para la inspección de placas de circuitos, etc.
21	1	7180	Soporte de Placa de Circuito	Para sostener placas de circuito con rotación rápida y fácil inserción/soldadura de componentes.
22	1	7154	Plataforma giratoria de sobremesa con mecanismo de bloqueo	Para la colocación práctica de dispositivos y piezas en las que se está trabajando.
23	1	7183	Caja de Servicio Electrónico (76 herramientas)	Una selección completa de herramientas para trabajos de servicio eléctrico y electrónico.
24	1	7186	Kit de Estación de Trabajo ESD para CalBench Tapete de banco, señalización, enchufes de unión, correa para la muñeca y cables.	Una alfombrilla antiestática para cubrir la superficie del banco cuando sea necesario. Un kit para eliminar la electricidad estática y prevenir daños por ESD.
25	1	9795	Kit de impresora y conectividad Impresora, DVD-RW, concentrador USB, teclado numérico y Memory Stick.	Periféricos para usar con el módulo del centro de control, para conectar e imprimir documentos y datos, almacenamiento y copias de seguridad.
26	1	CERTS	Certificados de calibración trazables Para todos los módulos de prueba y equipos de prueba adicionales.	Certifica que todos los módulos de medición e instrumentos adicionales han sido probados en la fábrica de TE según los estándares internacionales.

Descargas

Nombre de archivo	Tamaño del archivo	Idioma	Formato
CBP-RM2 Paquete CalBench ficha técnica	600 kB	EN	PDF
