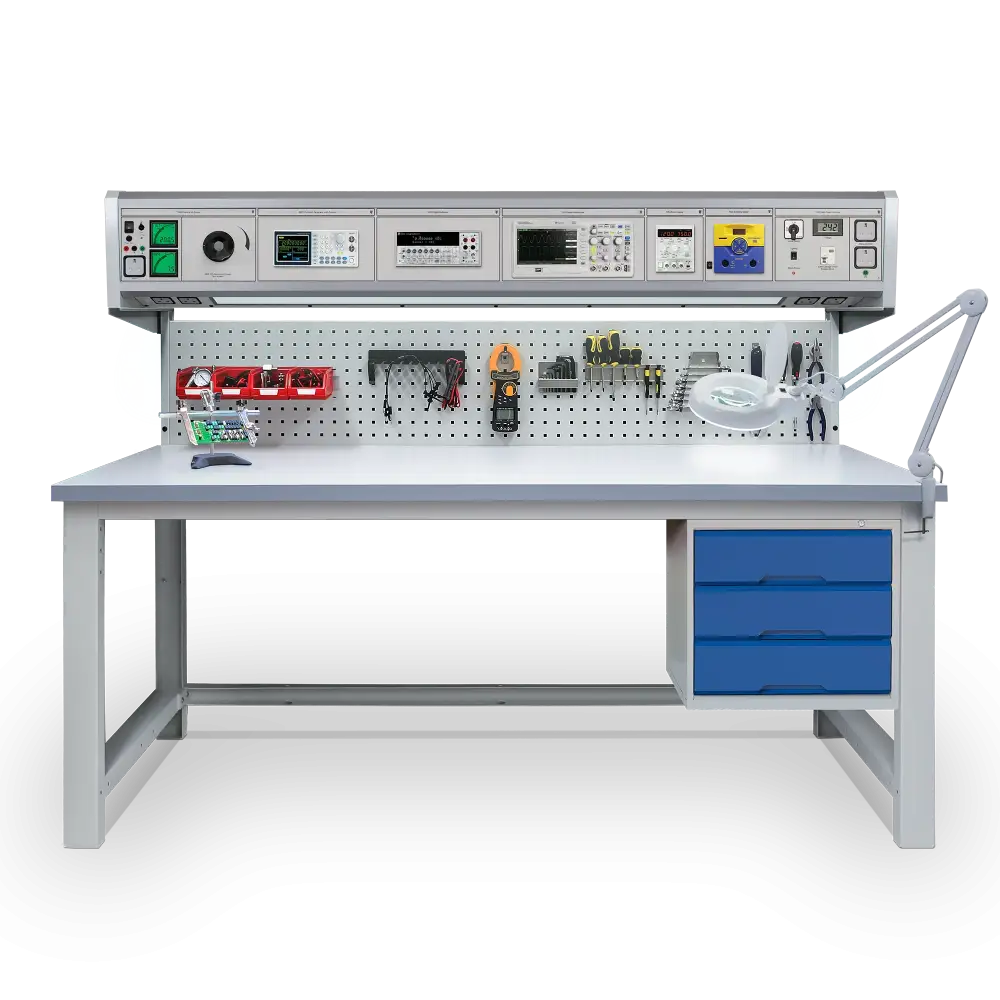

CBP-RM3: Banco de Reparación y Mantenimiento

El CBP-RM3 es un paquete que presenta un CalBench multipropósito con módulos y extras para reparaciones comunes & aplicaciones de mantenimiento. Es un excelente sistema para talleres eléctricos que necesitan una solución rápida y eficiente para el diagnóstico de instrumentos y dispositivos.

Este paquete crea un espacio de trabajo altamente organizado con instrumentos familiares de prueba y medición integrados en la consola de CalBench. Los módulos incluyen fuentes de alimentación CA y CC variables, un osciloscopio, un generador de funciones y un multímetro digital. Esta selección de módulos proporciona a los ingenieros una gama de características y funciones para realizar trabajos de servicio donde se requiere generación y análisis de señales.

Además, un módulo de estación de soldadura permite a los usuarios realizar reparaciones de dispositivos y trabajar en componentes eléctricos. Los accesorios que complementan el módulo incluyen un juego de puntas de 6 piezas, una lámpara de aumento y un soporte para placa de circuito. Se suministra un kit de estación de trabajo antiestático, que incluye una alfombra para cubrir la encimera, tapones de unión, muñequera y cables. Para el almacenamiento, el banco está equipado con una unidad de 3 cajones y el panel perforado tiene una selección de accesorios de almacenamiento de acceso rápido. Estos incluyen ganchos y soportes para herramientas, estantes, contenedores de plástico y juego de imanes.

Características

CalBench para reparaciones y diagnósticos
Módulos de osciloscopio y multímetro
Fuente de alimentación variable de CA y CC
Módulo generador de funciones
Módulo de estación de soldadura
Kit antiestático con alfombra
Lámpara de aumento
Cajones debajo del banco, panel perforado
Adecuado para talleres de E&I

Detalles

Tipo de banco y accesorios

Artículo	Cantidad	Código	Descripción básica	Propósito básico
1	1	7080-HD	Versión resistente de CalBench (2000 x 850 x 1568 mm) Estilo de banco de estructura con encimera, panel perforado, consola principal con módulo controlador de alimentación de red 7082.	Proporciona un espacio de trabajo ergonómico para diversas aplicaciones. Los módulos se ajustan a la consola principal para la carga de trabajo necesaria.
2	1	7125	Opción de panel perforado: Kit de ganchos para herramientas (20 pc)	Para sostener diversas herramientas y accesorios.
3	1	7139	Opción de panel perforado: Estante (450 x 250 x 130 mm)	Adecuado para almacenar equipos y herramientas.
4	1	7133	Conjunto de imanes para panel perforado	Para asegurar documentos y herramientas pequeñas al panel perforado.
5	1	7141	Opción de panel perforado: Tira de contenedores de almacenamiento Suministrado con 4 contenedores de 1 L.	Para el almacenamiento de componentes y herramientas pequeñas.
6	1	7122	Cajonera de 3 cajones (525 x 550 x 450 mm)	Para el almacenamiento de equipos, herramientas, documentos, etc.

Módulos

Artículo	Cantidad	Código	Descripción básica	Propósito básico
7	1	5065B	6.5 Módulo multímetro digital Voltaje CA/CC, corriente CA/CC, resistencia de 2/4 hilos, frecuencia, período, diodo, continuidad, termopares y RTD.	Un versátil módulo multímetro de 6½ dígitos con 19 funciones de medición. La operación simple, la estabilidad y la alta precisión hacen del 5065B un DMM ideal para una variedad de aplicaciones.
8	1	7023	Módulo de osciloscopio digital 150 MHz, 2 canales, pantalla LCD a color.	Osciloscopio ideal para mantenimiento de equipos electrónicos y trabajo de laboratorio de propósito general.
9	1	8023	Módulo Generador de Funciones de 10 MHz con Contador de Frecuencia Generador de funciones DDS con barrido y contador de 120 MHz.	Se utiliza para generar diferentes tipos de formas de onda eléctricas en el rango de frecuencia, y para medir la frecuencia en el diagnóstico de fallos y trabajos de reparación.
10	1	7088D	Módulo de suministro de CA ajustable con pantallas digitales Voltaje de salida variable de 0 a 110 % por encima de la entrada de línea.	Proporciona alimentación de CA variable de 50 Hz hasta 10 A con dos medidores digitales que monitorean el voltaje y la corriente de salida. Para uso general y aplicaciones R&M.
11	1	7054	Módulo de fuente de alimentación ajustable de 120 V CC 0,75 A - Digital	Un suministro de CC regulado para la entrada de voltajes estables, para pruebas de banco de dispositivos y circuitos.
12	1	7034	Módulo de Estación de Soldadura Digital Incluye soldador, punta estándar y soporte.	Soldadura de alta calidad, para electrónica, componentes, etc.

Productos complementarios & Extras

Artículo	Cantidad	Código	Descripción básica	Propósito básico
13	1	7146	Puntas de soldadura adicionales (conjunto de 6 piezas)	Una selección de puntas de soldadura para utilizar con el módulo de estación de soldadura.
14	1	7181	Lámpara con Lupa Lupa con un diámetro de 175 mm, lente de aumento de 1.75x.	Aumento e iluminación en la superficie de trabajo, para inspección de placas de circuito, componentes, etc.
15	1	7182	Aumento e iluminación en la superficie de trabajo, para inspección de placas de circuito, componentes, etc.	Base de mesa para 7181, permitiendo que la unidad se pueda mover alrededor del área de trabajo del banco.
16	1	7180	Soporte de Placa de Circuito	Para sostener placas de circuito con rotación rápida y fácil inserción/soldadura de componentes.
17	1	7186	Kit de Estación de Trabajo ESD para CalBench Tapete de banco, señalización, enchufes de unión, correa para la muñeca y cables.	Una alfombrilla antiestática para cubrir la superficie del banco cuando sea necesario. Un kit para eliminar la electricidad estática y prevenir daños por ESD.
18	1	CERTS	Certificados de calibración trazables Para todos los módulos de prueba y equipos de prueba adicionales.	Certifica que todos los módulos de medición e instrumentos adicionales han sido probados en la fábrica de TE según los estándares internacionales.

Descargas

Nombre de archivo	Tamaño del archivo	Idioma	Formato
CBP-RM3 Paquete CalBench ficha técnica	555 kB	EN	PDF
