Una caja de décadas de resistencia eléctrica diseñada para cumplir con el estándar para uso industrial y fines de educación técnica. Alojado en una robusta caja ventilada, el 1065 puede soportar un uso arduo mientras mantiene la precisión y la confiabilidad. El diseño delgado significa que ocupa un espacio mínimo en el banco y es fácil de transportar. La alta disipación de 10 vatios por resistencia hace que el 1065 sea adecuado para aplicaciones de electrónica de potencia, y el voltaje de trabajo máximo de 500 V es ideal para uso de selección en prueba en circuitos de alto voltaje.
La resistencia se selecciona marcando el valor requerido usando los 6 interruptores giratorios grandes. Esto permite un ajuste preciso con una indicación clara e inequívoca. La resistencia de los contactos de los interruptores se ha mantenido al mínimo mediante el uso de interruptores multi-wafer, cada uno con cuatro contactos paralelos, plateados y autolimpiantes.
Características
- 0.1 Ω a 120 kΩ
- Pasos de 0,1 Ω
- Resistencia residual < 20 mΩ
- Potencia máxima: 10 watt por resistor
- Máximo 500 V DC/AC RMS
- Coeficiente de temperatura: 200 ppm/ºC
- Terminales de seguridad

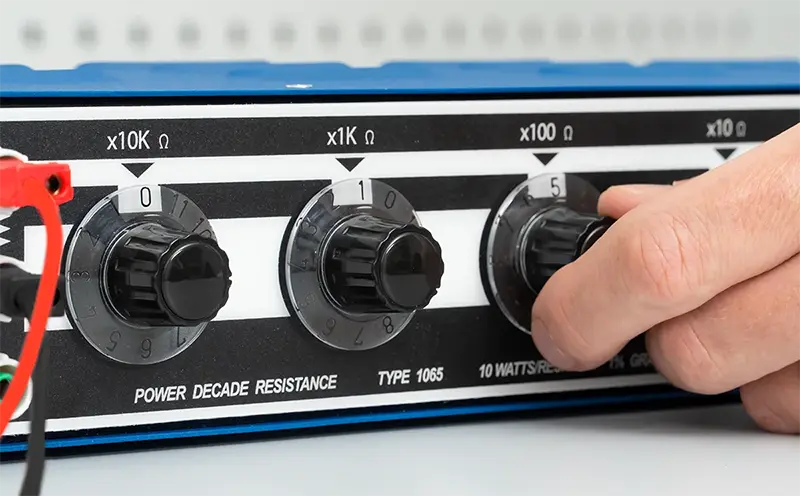

Operación simple y lectura en línea
La resistencia se selecciona marcando el valor requerido usando los interruptores giratorios. Esto permite un ajuste preciso con una indicación clara e inequívoca.
Cada década tiene una escala de 0 a 11. Esto permite una superposición conveniente de los valores establecidos.

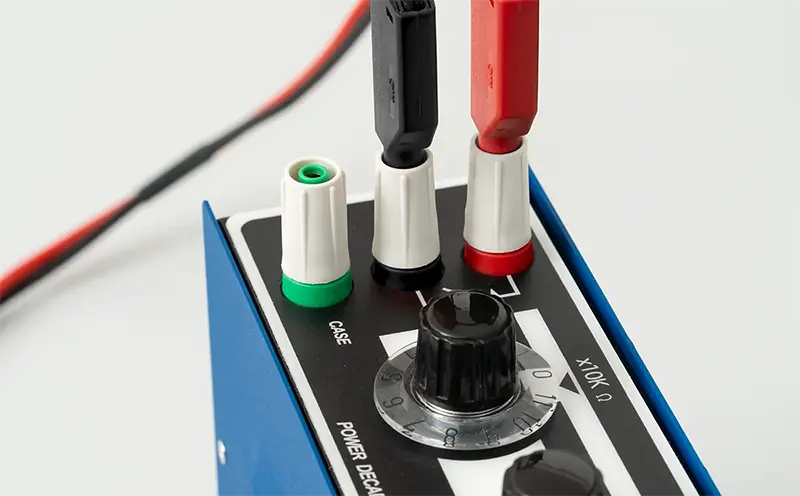

Terminales de seguridad
Las conexiones del 1065 se realizan a través de terminales de seguridad que son compatibles con enchufes revestidos de 4 mm, enchufes estándar, cables desnudos y terminales de horquilla.
Estos terminales están diseñados específicamente con características de seguridad que incluyen una distancia de apertura limitada y una brida elevada alrededor de la superficie de conexión de metal. Esto asegura que las holguras sean suficientes para hacer que las partes metálicas expuestas sean a prueba de contacto.
1065 Aplicaciones
Especificaciones
Descargas
Nombre del archivo | Tamaño del archivo | Idioma | Formato |
---|---|---|---|
1065 Caja de década de resistencia de potencia ficha técnica |
665 kB |
EN |
|
1065 Caja de décadas de resistencia de potencia manual de usuario |
1,5 MB |
EN |
|
