1071 Caja de decadas de capacidad

Descripción
Especificaciones
Descargas
Cotización

La caja de décadas 1071 tiene precisión y un amplio rango de capacitancia. Se utiliza para aplicaciones en la industria y la educación. Es compacta y robusta, construida en una caja metálica que proporciona un blindaje completo. El conmutador de rueda selectora de 7 dígitos permite un ajuste sencillo y preciso del valor de capacitancia.

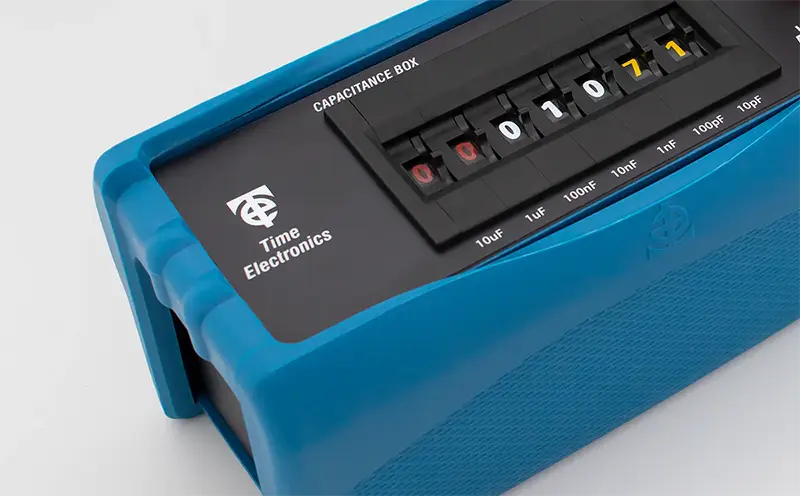

Indicación visual clara: Para facilitar la selección y la lectura de la configuración, el 1071 incorpora dígitos codificados por colores: μF en rojo, nF en blanco, pF en amarillo.

Características

10 pF a 100 μF
Exactitud de 1 %
Capacidad residual: < 50 pF
Máximo 300 V DC, 200 V AC
Terminales de seguridad
Operación bipolar
Cubierta protectora

Terminales de seguridad

Las conexiones del 1071 se realizan a través de terminales de seguridad que son compatibles con enchufes estándar, enchufes revestidos de 4 mm, cables desnudos y terminales de horquilla.

Estos terminales están diseñados específicamente con características de seguridad que incluyen una distancia de apertura limitada y una brida elevada alrededor de la superficie de conexión de metal. Esto asegura que las holguras sean suficientes para hacer que las partes metálicas expuestas sean a prueba de contacto.

Protección adicional

La caja de década de capacitancia 1071 viene equipada con una cubierta de goma ergonómica que brinda mayor protección y durabilidad. Posee grip texturizado para un cómodo manejo y aberturas laterales para colocar etiquetas.

Es fácil de quitar si el usuario prefiere una unidad independiente o para alojar el instrumento en el estuche de transporte opcional 9026.

1071 Aplicaciones

Sustitución de capacitancia de propósito general
Calibración de capacitancia en dispositivos de medición.
Encontrar valores operativos óptimos en circuitos.
Trabajos de servicio, solución de problemas y mantenimiento.
Uso educativo en electrónica y física.

Especificaciones

Especificación técnica

Rango	0 a 100 μF
Resolución	Pasos de 10 pF (9 pasos por década)
Capacitancia Residual	Aproximadamente 55 pF

Década	10 pF	100 pF	1 nF	10 nF	100 nF	1 μF	10 μF
Precisión a 1 kHz	1 % ± 5 pF	1 % ± 5 pF	1 % ± 5 pF	1 %	1 %	1 %	5 %
Tipo de condensador	mica plateada	mica plateada	mica plateada	mica plateada	policarbonato	policarbonato	Poliéster
Voltaje máximo	300 V CC 200 V CA	300 V CC 200 V CA	300 V CC 200 V CA	100 V CC 72 V CA	100 V CC 72 V CA	100 V CC 115 V CA	63 V CC 50 V CA
Coeficiente de temperatura máxima	200 ppm/ºC	200 ppm/ºC	50 ppm/ºC	50 ppm/ºC	75 ppm/ºC	75 ppm/ºC	300 ppm/ºC
Factor de potencia a 1 kHz	< 0.0025	< 0.0015	< 0.002	<0.01	<0.01	<0.01	<0.01
Resistencia de aislamiento	> 50 GΩ	> 50 GΩ	> 50 GΩ	> 30 GΩ	> 30 GΩ	> 30 GΩ	> 30 GΩ

Especificación general

Opciones

Descargas

Nombre del archivo	Tamaño del archivo	Idioma	Formato
1071 Caja de década de capacitancia ficha técnica	306 KB	ESEN FR IT	PDF
1071 Caja de décadas de capacitancia manual de usuario	1,1 MB	ES	PDF

Estuche de transporte ficha técnica

330 KB

ESEN FR

PDF
