5030 Calibrador de probador eléctrico

Descripción
Especificaciones
Descargas
Cotización

El 5030 es un instrumento de precisión diseñado para calibrar RCD, lazo, aislamiento, probadores de tierra y probadores de instalaciones multifunción. Simula con precisión los tiempos de disparo de RCD y mide las corrientes producidas por los probadores de RCD. Reproduce la impedancia de bucle y se ajusta automáticamente para la impedancia de línea local. También proporciona resistencias de aislamiento y mide voltajes y corrientes de prueba.

El control del usuario se realiza a través del teclado de navegación central. Desplazarse por los menús y las configuraciones es intuitivo y fácil, y las mediciones y configuraciones se muestran en la pantalla LCD. Para las pruebas de bucle y RCD, el comprobador eléctrico se conecta directamente a la toma de corriente del panel frontal dedicada (tomas de tipo regional disponibles, especificadas en el pedido). En estas condiciones de prueba, si el dispositivo bajo prueba está defectuoso, el 5030 detecta automáticamente la falla, desconecta la salida y advierte al usuario. El 5030 está diseñado para no disparar ningún RCD en el suministro local. Para aislamiento y continuidad, la conexión se realiza mediante terminales de 4 mm.

La calibración impulsada por software se puede realizar conectando el 5030 a una PC/computadora portátil instalada con el software EasyCal.

Características

RCD: 3 a 2500 mA, 10 a 2000 ms
Bucle de 50 mΩ a 1,8 kΩ
Aislamiento hasta 2 GΩ / 1 kV
Continuidad 0,1 Ω a 10 kΩ
Control RS-232/USB
Interfaz de usuario rápida e intuitiva
Zócalos de prueba regionales disponibles
Compatible con el software EasyCal

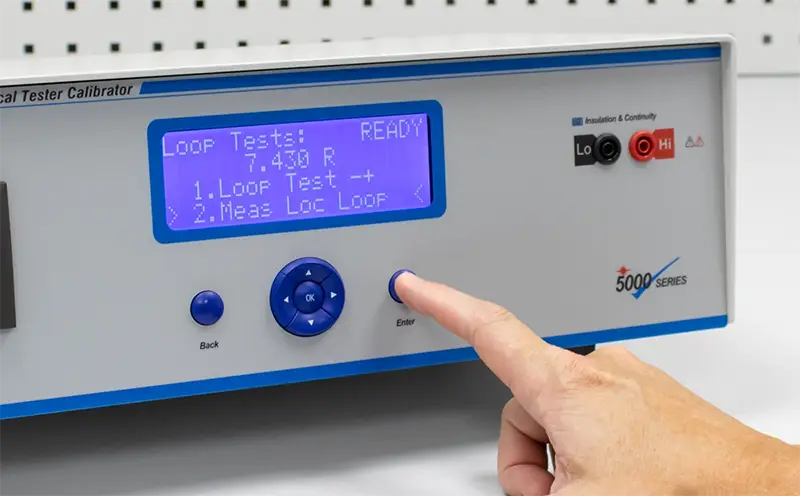

Impedancia de bucle y medición automática de bucle local

Con 10 puntos de medición, el 5030 cubre una amplia gama de probadores de bucle. Se utilizan resistencias internas de alta potencia para la función de calibración de bucle, capaces de soportar hasta 30 A.

El 5030 realiza una medición automática precisa del bucle local y la suma al valor de la resistencia para dar el valor de la impedancia del bucle, lo que permite una calibración precisa de la impedancia del bucle.

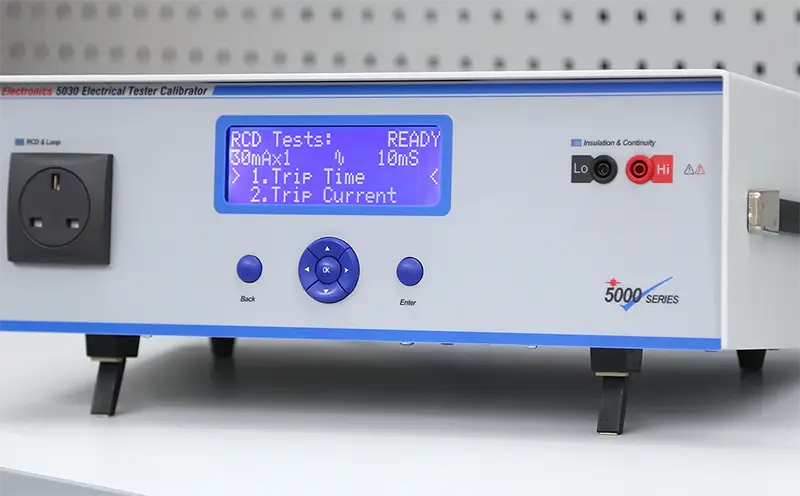

Calibración del probador RCD

Los disparos de RCD se pueden simular de 10 a 2000 ms. El tiempo de disparo se puede establecer en valores predefinidos para una selección rápida o en un tiempo de usuario a través del panel frontal.

La medición de corriente RCD se realiza a partir de la corriente de prueba RCD aplicada. Las medidas de corriente son valores eficaces verdaderos para CA, rectificación de media onda, además de poder medir pruebas de CC. Los rangos que cubre son de 6 mA a 1000 mA, con multiplicadores de x0,5, x1, x2 y x5 hasta un máximo de 2500 mA. Para evitar mediciones de corriente falsas, el 5030 incorpora una configuración de 'retraso previo a la prueba'. Esta función se utiliza con comprobadores de RCD que producen una señal previa a la prueba. También se puede seleccionar un ajuste de umbral de corriente de prueba (0 a 100 % de la corriente nominal).

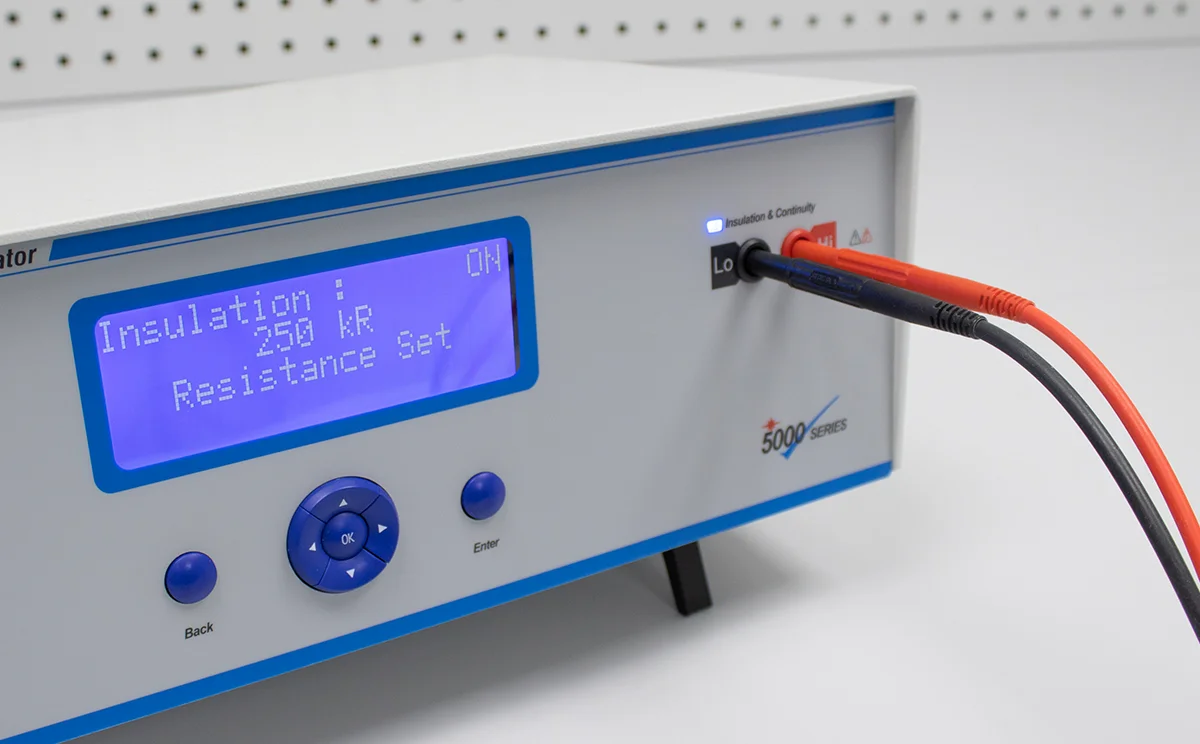

Aislamiento y Continuidad

Medición de resistencia de aislamiento y voltaje de prueba: El 5030 prueba las funciones de los medidores de megaohmios utilizando resistencias de precisión de alto valor de hasta 2 GΩ. Los valores de resistencia se pueden configurar a través de los controles del panel frontal o mediante el control remoto para permitir la automatización de muchos puntos de prueba. Las funciones de medición de voltaje permiten medir voltajes de prueba precisos de hasta 1 kV en condiciones de prueba de 0,5 mA o 1 mA.

Continuidad y resistencia de tierra: las resistencias de precisión de bajo ohmio 5030 permiten la calibración de las funciones de continuidad que se encuentran en la mayoría de los probadores multifunción y probadores de aislamiento. También se miden las tensiones y corrientes de prueba aplicadas.

Software de calibración EasyCal

El 5030 se puede controlar a través del software Time Electronics EasyCal para automatizar el proceso de calibración. Esto proporciona una mayor velocidad de calibración y consistencia de los resultados.

Produzca certificados de calibración rastreables e informes de prueba para estándares de calidad con información de incertidumbre adicional para el cumplimiento de la norma ISO 17025.

Especificaciones

Especificación técnica

Bucle
Función	Rango / Valores	Resolución	Exactitud
Valores de resistencia de impedancia de bucle	1800, 330,0, 180,0, 33,00, 18,00, 3,300 , 1,800, 0,330, 0,150 y 0,050 Ω	4 dígitos	±0,5 % del valor mostrado ± 30 mΩ
Compensación de bucle local	0 a 9.999 Ω	0,001 Ω	±0,5 % del valor ± 30 mΩ
Corriente de prueba	30 A máx. (200 ms) / 50 W máx.	–	–

RCD
Función	Rango / Valores	Resolución	Exactitud
Hora de viajar	10 a 2000ms	10 ms	±0,5ms
Actual	6.000, 10.00, 30.00, 100.0, 300.0, 500.0, 1000mA	4 dígitos	±0,5 % de la lectura. ±1 % con multiplicador x5
Multiplicadores actuales	x0,5, x1, x2, x5	–	–
Corriente máxima	2500mA	–	–
formas de onda	CA, CC, media onda rectificada	–	–
Detección de fase	0° o 180 °	–	–
Retraso previo al disparo	0 a 2000 ms	10 ms	–
Umbral de disparo previo	0 a 100 % de corriente nominal	1 %	–

Aislamiento
Función	Rango / Valores	Resolución	Exactitud
Resistencia	1 MΩ a 2000 MΩ 50 kΩ a 1990 kΩ	1 MΩ 50 kΩ	1% del valor 1% del valor
Medición de voltaje de prueba con carga de 0,5 mA o 1,0 mA	50,0 a 99,9 V CC 100 a 1200 V CC	0,1 V 1 V	1% de lectura 1% de lectura

Continuidad
Función	Rango / Valores	Resolución	Exactitud
Resistencia	0,1 Ω a 100,0 Ω 250 Ω, 500 Ω, 1,00 kΩ, 2,50 kΩ, 5,00 kΩ y 10,0 kΩ	0,1 Ω 3 dígitos	1 % del valor + 20 mΩ 1 % del valor
Medición de voltaje de prueba (resistencia de entrada 10 MΩ)	0,0 a 50,0 V CC	0,01 V	0,5 % del rango
Medición de corriente de prueba (entre 1 Ω y 2 Ω)	0 a 400 mA CC	0,1 mA	0,5 % del rango
Disipación de potencia	1 vatio máximo	–	–

Voltaje
Función	Rango	Resolución	Exactitud
Medición de voltaje de línea	100,0 a 260,0 V RMS	0,01 V	0,5 % de lectura
Medición de frecuencia de línea	45,00 a 65,00 Hz	0,01 Hz	0.1 % de lectura

Especificación general
