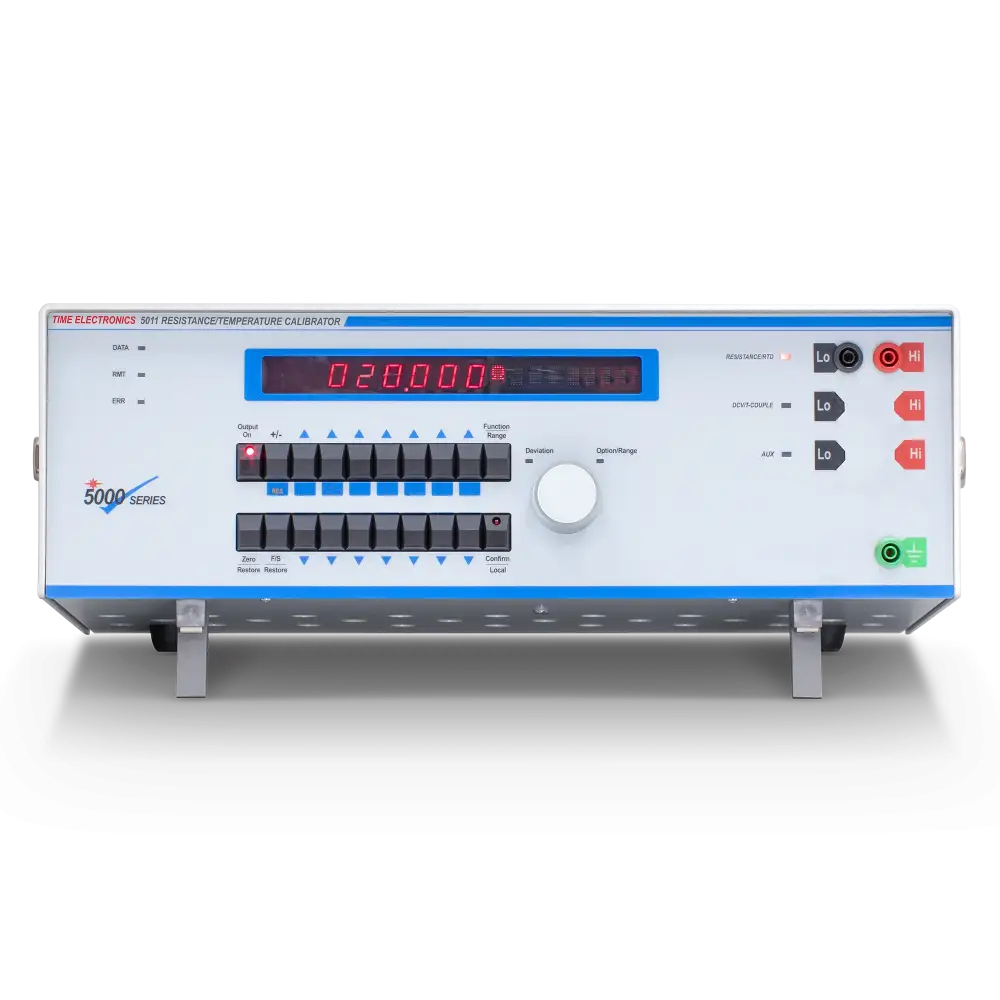

5011 Calibrador de resistencia/temperatura

El 5011 es un calibrador versátil y de alta precisión que se puede utilizar en una amplia gama de aplicaciones en diversas industrias. Utilizado principalmente como fuente de resistencia/RTD programable, el 5011 proporciona resistencia de precisión con una precisión máxima del 0,01 % y una resolución de 1 mΩ (50 Ω a 1 kΩ).

Las opciones internas para mayores capacidades se pueden instalar según los requisitos del cliente. Estos incluyen voltaje de CC y simulación de termopar, corriente de CC y frecuencia.

El 5011 se puede utilizar como calibrador de temperatura y resistencia de grado de laboratorio, o se puede incorporar a un sistema de prueba automatizado para inyecciones de señal dedicadas. También está disponible una opción de kit de montaje en rack.

Características

1 Ω a 120 MΩ
Simulación de RTD y termopar
Opciones voltaje y corriente CC
Opción de frecuencia de 10 MHz
Interfaces RS-232/GPIB/USB
Operación del panel frontal
Compatible con el software EasyCal

Operación simple

La operación del panel frontal permite al usuario configurar rápidamente la función y la salida requerida. Utilizando la desviación del dial jog/shuttle, el usuario puede ajustar con precisión el valor de salida como un porcentaje (+/- 9,99%). Toda esta información se muestra en una pantalla LED fácil de leer. Como estándar, el 5011 utiliza una estructura de comando SCPI para la programación. También es compatible con el conjunto de comandos Time Electronics 9811/19/20, lo que lo convierte en un reemplazo ideal para estos modelos heredados.

Opciones flexibles

Hay disponible una gama de opciones instaladas internamente para el 5011, que brindan funciones y características adicionales. La opción DCV/termopar proporciona una fuente de voltaje de CC (+/- 20 V) y simula los tipos de termopar K, J, T, R, S, N, E y B. Con la opción de corriente CC instalada, el 5011 puede generar hasta 220 mA. Esto hace que el instrumento sea ideal para la calibración precisa del control de procesos. También está disponible una opción de frecuencia de 0,1 Hz a 10 MHz (período de 100 ns a 10 s). La salida es variable con una mejor configuración de resolución de 0,1 Hz.

Especificaciones

Especificación técnica

Resistencia
Rango	Exactitud	Resolución
1 Ω a 20 Ω	0,01 % ± 10 mΩ	1 Ω
20 Ω a 99,999 Ω	0,01 % ± 10 mΩ	1 mΩ / 5 mΩ*
100 Ω a 999,999 Ω	0,01 % ± 8 mΩ	1 mΩ
1 kΩ a 9,999 kΩ	0,02 % ± 23 mΩ	1 Ω
10 kΩ a 99,999 kΩ	0,01 % ± 1 Ω	1 Ω
100 kΩ a 999,99 kΩ	0,01 % ± 10 Ω	10 Ω
1 MΩ a 9,9999 mΩ	0,02 % ± 100 Ω	100 Ω
10 MΩ a 120 mΩ	0,1 % ± 1 kΩ	1 kΩ
* La resolución de configuración de salida por debajo de 50 Ω es de 5 mΩ.

Coeficiente de temperatura	Menos de 50 ppm por °C
Potencia nominal	0,1 vatios por resistencia
Voltaje máximo	250 V
Tiempo de cambio de resistencia	< 250 μs
Tiempo de operacion	< 300 ms
Variación de resistencia final	< 2,5 mΩ

Simulación PRT
Tipo de RTD	coeficiente alfa	Rango	Exactitud
pt100	0.003850	-180 a -100 °C	0,1 ºC
pt100	0.003850	-100 a 850 °C	0,05 ºC
Cabe señalar que la precisión de la simulación PRT está determinada por la precisión de las tablas PRT (BS EN 60751) publicadas por el British Standards Institute. El 5011 utiliza una interpretación digital precisa de las tablas para generar valores de resistencia que se encuentran dentro de las precisiones especificadas en la tabla.

Simulación de termopar (Opción 9711)
Tipo	Rango °C	Precisión °C
J	-210 a -50 -50 a 1200	0,15 0,2
K	-200 a -100 -100 a 1372	0,25 0,18
T	-200 a 100 100 a 400	0,2 0,15
R	-50 a 50 50 a 250 250 a 1768	1,0 0,7 0,6
S	-50 a 500 500 a 1768	0,9 0,6
B	300 a 800 800 a 1820	1.5 0.8
N	-200 a 0 0 a 600 600 a 1300	0,4 0,15 0,2
E	-200 a 0 0 a 1000	0,2 0,12
Compensación de unión fría ± 0,5 °C (se aplica a cambios ambientales de menos de ± 1 °C a 23 °C). La precisión de la simulación de termopar está determinada por la precisión de la función de voltaje de CC del 5011 y la precisión de las tablas de termopar estándar (BS EN 60584-1). El 5011 utiliza una interpretación digital precisa de las tablas para generar niveles de voltaje que están dentro de las precisiones especificadas en la tabla.

Voltaje CC* (Opción 9711)
Rango	Exactitud	Resolución
0 a 20 mV	40 ppm + 4 μV	0,1 μV
20 a 200 mV	40 ppm + 4 μV	1 μV
0,2 a 2 V	40 ppm + 15 μV	1 μV
2 a 20 V	40 ppm + 75 μV	10 μV
* Las especificaciones aplican del 10 al 100 % del rango. 10 % por encima del rango.

Corriente CC* (Opción 9718, requiere que también se instale la opción 9711) Voltaje de cumplimiento: 11 V
Rango	Exactitud	Resolución
0 a 200 μA	150 ppm + 25 nA	0,1 nA
0,2 a 2mA	120 ppm + 55 nA	1 nA
2 a 20mA	120 ppm + 200 nA	10 nA
20 a 200mA	120 ppm + 2 μA	100 nA
* Las especificaciones aplican del 10 al 100 % del rango. 10 % por encima del rango.

Especificación general

Calentamiento	30 minutos con total precisión
Tiempo de estabilización	Menos de 5 segundos
Interfaces estándar	GPIB (IEEE-488), RS-232, USB
Rendimiento temporal	En funcionamiento: 0 a 40 °C, especificaciones completas: 23 °C ± 5 °C, almacenamiento: -10 °C a 50 °C
Humedad de funcionamiento	< 80 % sin condensación
Altitud de funcionamiento	0 a 3 km. No operativo: 3 km a 12 km
Potencia de línea	100 - 230 V CA 50/60 Hz. Consumo de energía 60 W típico, 80 W máx.
Dimensiones	450 x 272 x 152 mm (18 x 11 x 7 ”)
Peso	7 kg (15,4 libras)
País de origen	Reino Unido
Suministrado con	Manual de usuario, cable RS-232 y cable/adaptador USB
País de origen	Reino Unido
Detalles de envío	Dimensiones embaladas: 51 x 51 x 68 cm / Peso embalado: 13 kg
Código HS	9030 3900

Opciones

Modelos
5011	Calibrador de Resistencia y Temperatura

Opciones internas
9711	Simulación de voltaje CC y termopar
9718	Opción de corriente (220 mA máx.)
9729	Opción de frecuencia (10 MHz digital)

Opciones externas y certificados de calibración
9728	Kit de montaje en rack universal de 19 ”
9541	Juego básico de cables de prueba - Ver ficha técnica
9796	Juego de cables de prueba Premium - Ver ficha técnica
C171	Certificado de calibración trazable (Fábrica)
C115	Certificado de calibración acreditado (ISO 17025)

Software de calibración y accesorios
ECFL-RN1Y/1L	Software de calibración EasyCal - 1 licencia completa (tipo suscripción de renovación). Pago periódico cada 12 meses. Incluye soporte continuo. Tipo de llave de licencia: Llave USB.
ECFLA	Software de calibración EasyCal - 1 licencia completa (tipo perpetua de por vida). Pago único. 1 año de contrato de soporte incluido. Tipo de llave de licencia: Llave USB.
Opciones de impresora	Impresora y kit de conectividad 9795 / Lector de código de barras 9777 / Impresora de etiquetas 9778 y 9779 - Ver ficha técnica
Opciones de interfaz	Cable GPIB 9597 / Tarjeta de interfaz PCI-GPIB 9743 / Adaptador GPIB a USB 9794
