5045 Calibrador de osciloscopio

Descripción
Especificaciones
Descargas
Cotización

El 5045 es un calibrador versátil y de alta precisión capaz de calibrar osciloscopios, temporizadores/contadores y frecuencímetros digitales y analógicos. Proporciona una amplia gama de salidas para amplitud, frecuencia, período y ancho de banda.

La calibración de amplitud se logra mediante una señal de CC o una onda cuadrada de 1 kHz, con un rango de 1 mV a 220 V (2 V máx. para cargas de 50 ohmios). La desviación de hasta ± 9,99 % permite un ajuste fino de la amplitud y una lectura directa del error.

Las frecuencias precisas se generan a partir de un oscilador de cristal de cuarzo controlado por temperatura. Alternativamente, se puede utilizar una entrada de referencia de 10 MHz. La precisión de tiempo de 0,1 ppm es adecuada para la mayoría de los osciloscopios y contadores de tiempo. Una salida de onda cuadrada precisa proporciona un tiempo de subida rápido de menos de 300 ps, lo que permite realizar pruebas de ancho de banda de hasta 600 MHz.

El 5045 se suministra con un software de interfaz de control virtual basado en Windows. Esto permite al usuario controlar el instrumento a través de una computadora portátil o PC. El software EasyCal está disponible como una opción para permitir la gestión automatizada de pruebas y calibraciones.

Características

1 mV a 220 V onda cuadrada/CC
Frecuencia 0,1 a 100 MHz
Marcadores de tiempo 10 s a 10 ns
Aumento rápido < 300 ps
Panel frontal o control virtual de PC
Opción de barrido de 2,2 GHz
Opción de referencia de frecuencia
Compatible con el software EasyCal

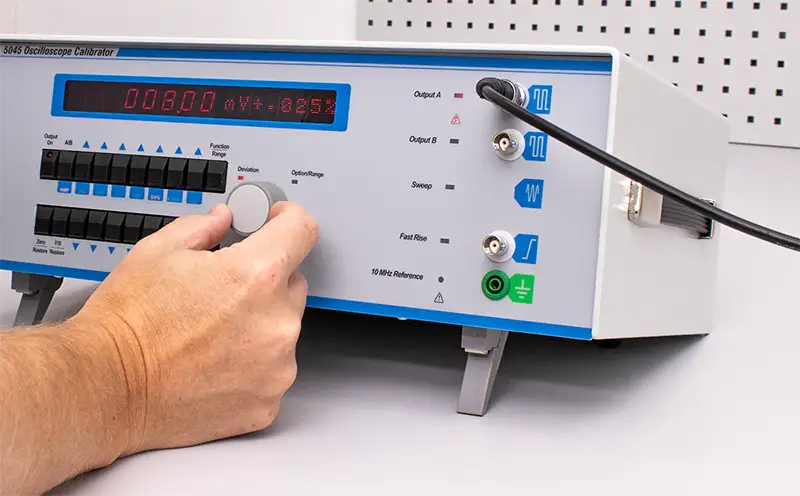

Operación simple

Se accede fácilmente a las funciones y rangos desde el panel frontal. Las teclas de aumento y disminución por dígito se utilizan para establecer rápidamente el valor de salida. El control de desviación permite al usuario ajustar con precisión el valor de salida como un porcentaje (± 9,99 %). Toda esta información se muestra en una pantalla LED clara y fácil de leer.

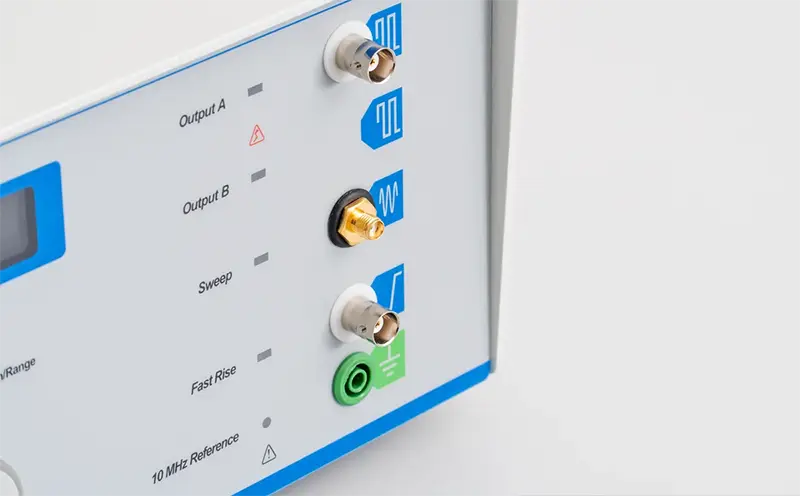

Opción de onda sinusoidal nivelada de 2,2 GHz

Para la determinación precisa del ancho de banda y el análisis de la respuesta de frecuencia, está disponible la opción de 2,2 GHz. La capacidad de barrer la salida de frecuencia de 50 MHz a 2,2 GHz y ajustar la amplitud de 0,5 V a 1,5 V pico a pico garantiza un análisis preciso de los amplificadores de entrada del osciloscopio.

Las opciones externas incluyen una referencia de frecuencia de alta estabilidad de rubidio (modelo 9762). Esto mejora el rendimiento de temporización y logra las precisiones necesarias para calibrar temporizadores/contadores de alto rendimiento a 1 parte en 10¹⁰.

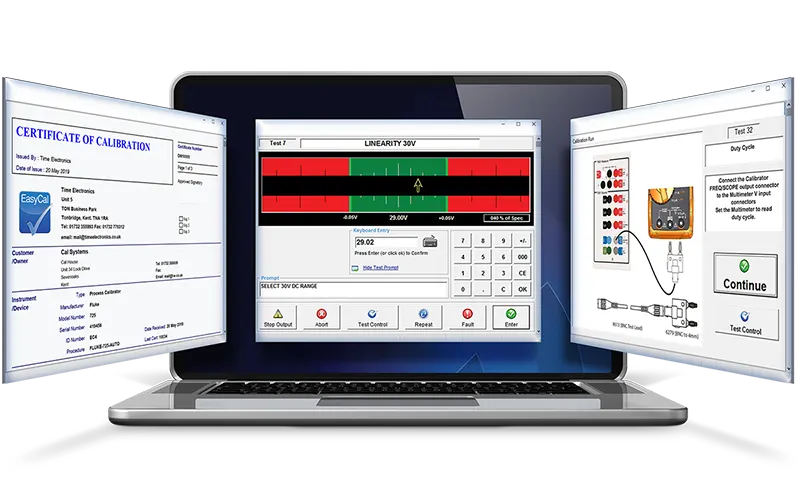

Software de calibración EasyCal

El calibrador 5045 se puede controlar a través del software Time Electronics EasyCal para automatizar el proceso de calibración. Esto proporciona una mayor velocidad de calibración y consistencia de los resultados.

Produzca certificados de calibración rastreables e informes de prueba para estándares de calidad con información de incertidumbre adicional para el cumplimiento de la norma ISO 17025.

Especificaciones

Especificación técnica

Características estándar
Función	Rango	Especificación (± salida + piso)	Resolución
Frecuencia*	0,1 Hz a 10 MHz 20 MHz a 100 MHz	± 0,1 ppm ± 20 ppm	Salidas Fijas en 1,2,5,10 Pasos Secuenciados
Período*	10 s a 100 ns 50 ns a 10 ns	± 0,1 ppm + 30 segundos ± 20 ppm + 50 segundos	Salidas Fijas en 1,2,5,10 Pasos Secuenciados
Ciclo de trabajo	100 Hz, 1 kHz, 10 kHz	Configurable de 0 a 100 %	-
Amplitud CC o 1 kHz Onda cuadrada	2 a 200 mV (1 MΩ) 0,2 a 20 V (1 MΩ) 20 a 220 V (1 MΩ) 1 a 200 mV (50 Ω) 0,2 a 2 V (50 Ω)	CC: ± 0,2 % + 10 μV / Onda cuadrada: ± 0,25 % + 100 μV CC: ± 0,05 % + 10 μV / Onda cuadrada: ± 0,25 % + 100 μV CC: ± 0,05 % + 10 μV / Onda cuadrada: ± 0,25 % + 100 μV CC: ± 0,25 % + 15 μV / Onda cuadrada: ± 0,25 % + 100 μV CC: ± 0,25 % + 15 μV / Onda cuadrada: ± 0,25 % + 100 μV	10 μV 1 mV 10 mV 100 μV 1 mV
Aumento rápido**	10 MHz (200 mV pico/pico)	Tiempo de subida inferior a 300 ps	-
* Amplitud de frecuencia: 1,5 V pico a pico 0,1 Hz a 100 kHz. 1 V pico a pico 200 kHz a 100 MHz

Onda sinusoidal nivelada de 2,2 GHz (opcione 9769)**
Rango de amplitud	0.35, 0.5, 1 & 1.5 Vp-p
Rango de frecuencia	10 MHz (ref)	10 a 199.9 MHz	200 a 499.9 MHz	500 a 999.9 MHz	1 a 2.2 GHz
Precisión relativa a 10 MHz	N/A	1.5 %	2.5 %	4 %	5 %
1 año de precisión absoluta	1.5 %	3 %	4 %	5.5 %	6.5 %

Rango de amplitud	2, 2.5, 3 Vp-p
Rango de frecuencia	10 MHz (Ref)	10 a 199.9 MHz	200 a 499.9 MHz	500 a 999.9 MHz	1 a 1.6 GHz
Precisión relativa a 10 MHz	N/A	1.5 %	2.5 %	4 %	5 %
1 año de precisión absoluta	1.5 %	3 %	4 %	5.5 %	6.5 %

Rango de amplitud	3.5 Vp-p
Rango de frecuencia	10 MHz (Ref)	10 a 199.9 MHz	200 a 499.9 MHz	500 a 999.9 MHz	1 a 1.3 GHz
Precisión relativa a 10 MHz	N/A	1.5 %	2.5 %	4 %	5 %
1 año de precisión absoluta	1.5 %	3 %	4 %	5.5 %	6.5 %

Precisión de frecuencia 20 ppm, resolución 0,1 MHz. Desviación de amplitud de ±5 % en rangos de 0,5, 1, 1,5, 2, 2,5, 3 y 3,5 V, +5 % en rango de 0,35 V.

La opción de barrido nivelado se calibra en la terminal. Se deben tener en cuenta las pérdidas externas.

** La calibración acreditada no está disponible para esta función/opción.

Nota: Las especificaciones de la opción de onda sinusoidal nivelada de 2,2 GHz se aplican a los modelos fabricados después de 2020.
Para modelos anteriores a este año, consulte especificaciones heredadas or contacta con nosotros.

Opciones
Referencia de rubidio (9762)	Reloj atómico de rubidio Referencia de frecuencia de 10 MHz. Aumenta la precisión a 1 parte en 10*10 (se aplica a una salida máxima de 10 MHz en 5045).
Adaptador de sonda de corriente (9764)	Adaptador externo alimentado por batería para comprobación de sondas de corriente. 0,1 a 100 mA, 0,2 % de precisión.

Especificación general

Opciones

Modelos
5045	Calibrador de osciloscopio

Opciones
9769	Generador sinusoidal nivelado de alcance interno de 2,2 GHz
9762	Referencia de frecuencia de alta estabilidad de rubidio - Ver ficha técnica
9764	Adaptador de calibración de sonda de corriente - Ver ficha técnica
9519	Juego de adaptadores y cables de prueba de 9 piezas
9728	Kit de montaje en rack universal de 19 ”
C147	Certificado de calibración trazable (Fábrica)
C128	Certificado de calibración acreditado (ISO 17025)

Software de calibración y accesorios
ECFL-RN1Y/1L	Software de calibración EasyCal - 1 licencia completa (tipo suscripción de renovación). Pago periódico cada 12 meses. Incluye soporte continuo. Tipo de llave de licencia: Llave USB.
ECFLA	Software de calibración EasyCal - 1 licencia completa (tipo perpetua de por vida). Pago único. 1 año de contrato de soporte incluido. Tipo de llave de licencia: Llave USB.
Opciones de impresora	Impresora y kit de conectividad 9795 / Lector de código de barras 9777 / Impresora de etiquetas 9778 y 9779 - Ver ficha técnica
Opciones de interfaz	Cable GPIB 9597 / Tarjeta de interfaz PCI-GPIB 9743 / Adaptador GPIB a USB 9794

Descargas

Nombre del archivo	Tamaño del archivo	Idioma	PDF
5045 Calibrador de osciloscopio ficha técnica	595 kB	EN	PDF

9762 Estándar de frecuencia de rubidio ficha técnica	589 kB	EN	PDF
9764 Adaptador de sonda de corriente ficha técnica	658 kB	EN	PDF
EasyCal Software de calibración folleto	9,5 MB	EN	PDF
