El modelo 5077 Serie 2 es un calibrador multifunción para generar tensión y corriente CA/CC y alimentación monofásica. Se puede utilizar como calibrador de carga de trabajo para la verificación de dispositivos de medición eléctrica o como fuente programable en un equipo de prueba automatizado para la prueba de medidores. El modelo de la serie 2 ofrece la misma cobertura que su predecesor con rangos adicionales, operación del panel frontal y funciones independientes de voltaje y corriente. Esta funcionalidad adicional aumenta las capacidades de carga de trabajo, al mismo tiempo que mantiene el rendimiento para pruebas dedicadas de vatímetros monofásicos, medidores de potencia y medidores de kW-h.
Para alimentación, el rango de voltaje del 5077 es de 2 mV a 1050 V, con corriente de 2 mA a 22 A. La frecuencia es ajustable de 40 a 500 Hz y la fase ± 90° en pasos de 0,1°. Alternativamente, el factor de potencia (PF) se puede configurar en pasos de 0,01. La salida se puede mostrar como VA o Watts. Los amplios rangos de corriente y voltaje permiten la verificación de medidores de potencia en el lado primario del CT/VT o directamente conectados al medidor (lado secundario).
La salida de corriente CA máxima estándar (22 A) se puede ampliar a 100 A mediante el uso de un transformador de corriente opcional de 100 A (modelo 9790). Esto amplía la potencia máxima a 0,1 MW/MVA. Hay disponible un adaptador de pinza amperimétrica simple y de 50 vueltas (modelo 9780) para la calibración del medidor y del sensor de pinza hasta 1000 A. El 5077 cuenta con rangos de bobina de vuelta para corriente CC y CA, diseñados para usar con este adaptador. Otras opciones incluyen juegos de cables de prueba, opciones de maletín de transporte y software de calibración.
Características
- Tensión de 0 a 1050 V CA/CC
- Corriente de 0 a 22 A CA/CC
- Simulación de potencia monofásica
- Hasta 23 kVA o 23 kW
- Ángulo de fase ± 90,0°
- Factor de potencia 0,00 a 1,00
- Frecuencia ajustable de 40 a 500 Hz
- Opción de transformador de corriente de 100 A CA
- Opción de adaptador de pinza amperimétrica
- Operación a través de EasyCal o software de control virtual
Operación simple
La operación del panel frontal es fácil e intuitiva. Seleccione funciones y rangos rápidamente, establezca valores de salida e incremente los dígitos hacia arriba o hacia abajo a través del teclado.
Una función de control de desviación permite al usuario ajustar con precisión el valor de salida como un porcentaje (± 9,999 %). Toda la información se muestra en una pantalla alfanumérica clara y fácil de leer.

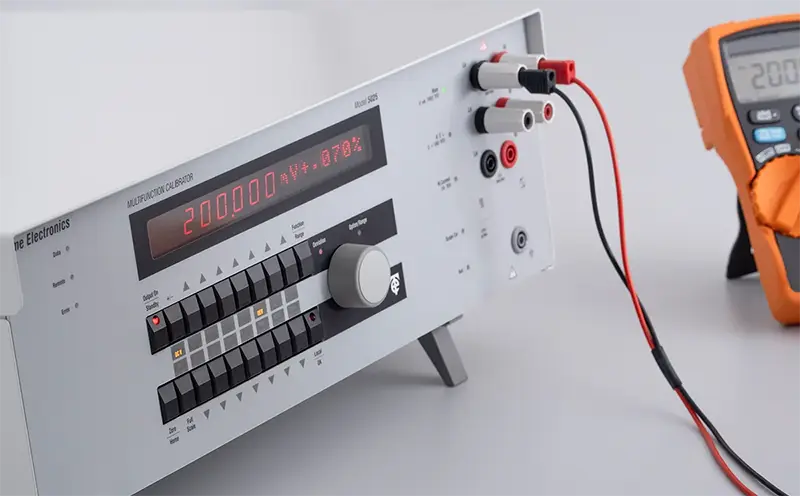

Capacidades de calibración
El 5077-S2 se puede utilizar como calibrador de banco o para bancos de pruebas automatizados que proporcionan inyección de señal. Los usuarios pueden realizar diversas tareas:
- Pruebe el voltaje y la corriente CA/CC en multímetros y medidores de panel.
- Calibrar pinzas amperimétricas (con la opción de bobina de pinza 9780)
- Calibrar y verificar medidores de potencia, vatímetros.
- Genere voltaje y corriente independientes en pruebas automatizadas.
- Energía de entrada en sistemas de prueba automáticos para fabricación.
Software de control del calibrador
El nuevo software de control del calibrador Serie 2 proporciona una interfaz de usuario avanzada con operación intuitiva a través de una PC o computadora portátil. Permite un método rápido de selección, configuración y salida de funciones. Ajuste y desvíe rápidamente los valores, y seleccione fácilmente los rangos y unidades necesarios.
Está diseñado para usarse con teclado y teclado. ratón o mediante la operación de pantalla táctil. La facilidad de uso lo hace ideal para técnicos de calibración que realizan aplicaciones de prueba con procedimientos manuales o funciones de verificación rápida de dispositivos de medición. Se suministra de serie una licencia de un año.
Software de calibración EasyCal
El 5077 se puede controlar a través del software Time Electronics EasyCal para automatizar el proceso de calibración. Esto proporciona una mayor velocidad de calibración y consistencia de los resultados.
Produzca certificados de calibración rastreables e informes de prueba para estándares de calidad con información de incertidumbre adicional para el cumplimiento de la norma ISO 17025.
Especificaciones
Descargas
Nombre del archivo | Tamaño del archivo | Idioma | Formato |
---|---|---|---|
376 KB |
ES |
|
|
5077-S2 Calibrador de potencia multifunción especificaciones completa |
295 KB |
ES |
|
5077-S2 Calibrador de potencia multifunción manual de usuario |
4,4 MB |
ES |
|
50XX-S2 Software de control del calibrador manual de usuario |
15 MB |
EN |
|
EasyCal Software de calibración Folleto | 10 MB | EN |
