Modules d'alimentation en courant continu

Modules d'alimentation CC pour l'instrumentation et les travaux d'essai

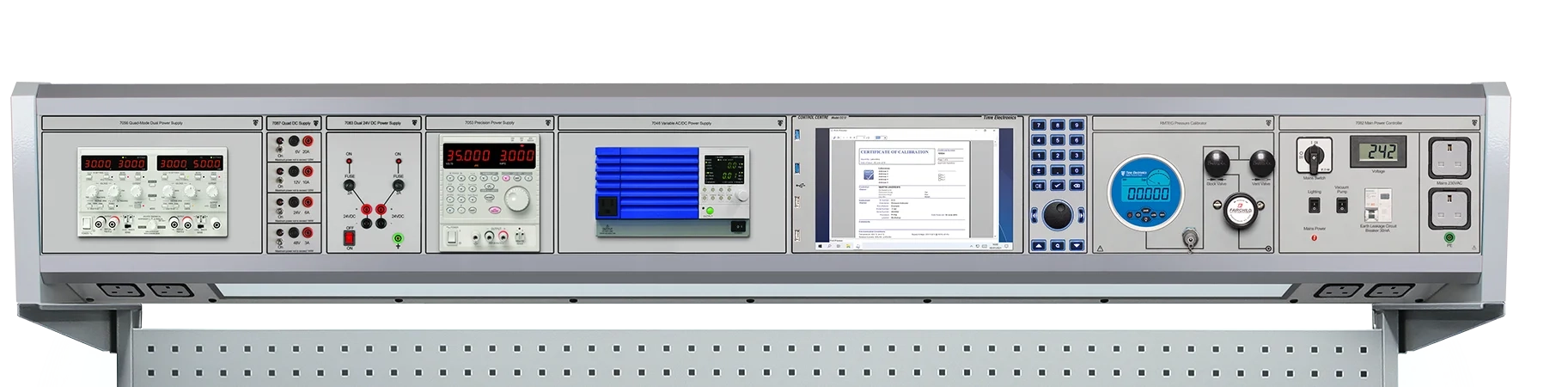

Une sélection de modules d'alimentation CC est disponible pour le système CalBench. Les alimentations CC fixes comprennent des modules 24 V pour les appareils alimentés en boucle testés sur banc. Les alimentations CC variables fournissent une sortie réglable pour compléter l'alimentation des applications ou pour une utilisation générale et les diagnostics.

La sélection d'alimentations CC va des sorties fixes de base aux modules réglables avancés avec de multiples caractéristiques, modes et fonctions. Les alimentations variables sont des solutions versatiles avec plusieurs types au choix. Il s'agit notamment de modules multi-gammes, des versions à double sortie, de haute puissance et d'alimentations CC programmables.

7083 Alimentation double 24 V DC fixe
2 alimentations flottantes 24 V (2 A)

Prises de sortie blindées de 4 mm

Utilisé pour l'alimentation en boucle

Protection contre les surcharges de tension

Protection contre les surcharges de courant

Ondulation : généralement 240 mV

Réglementation : généralement 2 %
Fiche technique
7087 Alimentation CC fixe quadruple
4 alimentations flottantes indépendantes

6 V/20 A, 12 V/10 A, 24 V/6 A, 48 V/3 A

Prises de sortie blindées de 4 mm

Utilisé pour l'alimentation en boucle

Protection contre les surcharges V et I

Connexion en série disponible

Ondulations et bruit : 50 mV ou 1 % pk-pk
Fiche technique
8083 Alimentation CC 24 V quadruple
4 alimentations flottantes indépendantes

2 x 24 V (6 A), 2 x 24 V avec 250 Ω

Prises de sortie blindées de 4 mm

Utilisé pour l'alimentation en boucle

Convient pour alimenter les appareils HART

Protection contre les surcharges de courant

Protection contre les surcharges de tension
Fiche technique
7075D Alimentation CC fixe
Sortie fixe prédéfinie 96 V - 144 V

Courant de sortie 7,5 A max (jusqu'à 800 W)

Prises de sortie blindées de 4 mm

Régulation de ligne : ± 0,1 %

Régulation de charge : ± 0,5 %

Précision de sortie : ± 1,5 % de la lecture

Ondulation de sortie (> 50 Hz) : < 50 mV rms
Fiche technique
7052 Alimentation CC réglable
0 à 30 V, 0,1 mA à 3 A (90 W max)

Compteurs à 4 chiffres haute précision

Résolution fixe pour plus de consistance

Fonction de verrouillage des paramètres

Fonction de gamme personnalisée

Régulation linéaire - faible bruit

Version programmable - 7052P
Fiche technique
7056 Alimentation CC double réglable
Sorties doubles : 0 à 30 V, 0,1 mA à 3 A

Sortie unique : 0 à 30 V, 0,2 mA à 6 A

Double : 90 W max / Simple : 180 W max

Compteurs à 4 chiffres haute précision

Résolution fixe pour plus de consistance

Modes suivi et parallèle

Version programmable - 7056P
Fiche technique
7057 Alimentation CC réglable
0 à 60 V, 0,1 mA à 1,5 A (90 W max)

Compteurs à 4 chiffres haute précision

Plage de courant faible, résolution 0,1 mA

Verrouille instantanément les paramètres

Personnaliser la gamme de tension

Suivi indépendant et isolé, suivi des ratios

Bornes de sécurité
Fiche technique
7053 Alimentation CC réglable de précision
Sortie unique avec 3 gammes

56 V/2 A, 25 V/4 A, 56 V/500 mA

Résolution de réglage de 1 mV sur la tension

Résolution de 1 mV jusqu'à 56 V

Puissance de sortie maximale de 112 W

Entrée numérique directe ou molette

Version programmable - 7053P
Fiche technique
7054-7055 Alimentations CC réglables
7054 : 0 à 120 V / 0,01 mA à 750 mA

7055 : 0 à 250 V / 0,01 mA à 375 mA

7054 : 90 W max, 7055 : 94 W max

Compteurs à 4 chiffres haute précision

Résolution fixe pour plus de consistance

Fonction de gamme personnalisée

Versions programmables disponibles
Fiche technique
8052 Alimentation CC réglable (350 W)
0 à 35 V, 0 à 10 A (350 W maximum)

Fonctionnement à V constant ou I constant

Faible bruit, excellente réponse transitoire

Résolution de réglage élevée

Compteurs numériques de haute précision

Contrôles de tension grossiers et précis

Bornes de sécurité
Fiche technique
M-PSW Alimentations CC multi-gammes
15 modules d'alimentation CC disponibles

30 V/80 V/160 V/250 V/800 V

360 W/720 W/1 080 W

Puissance de sortie constante

Priorité C.V/C.C

Taux de balayage réglable

Haute efficacité et densité de puissance
Fiche technique
7046-7047 Variables alimentations CA/CC
7046 : 500 VA CA, 400 W CC

7047 : 1 000 VA CA, 800 W CC

Sortie 1 à 270 V CA

Sortie ACI : 7 046 = 5 A, 7047 = 10 A

Sortie 1,4 à ± 380 V CC

Sortie DCI : 7 046 = 4 A, 7047 = 8 A

Fréquence 40 à 500 Hz
Fiche technique
