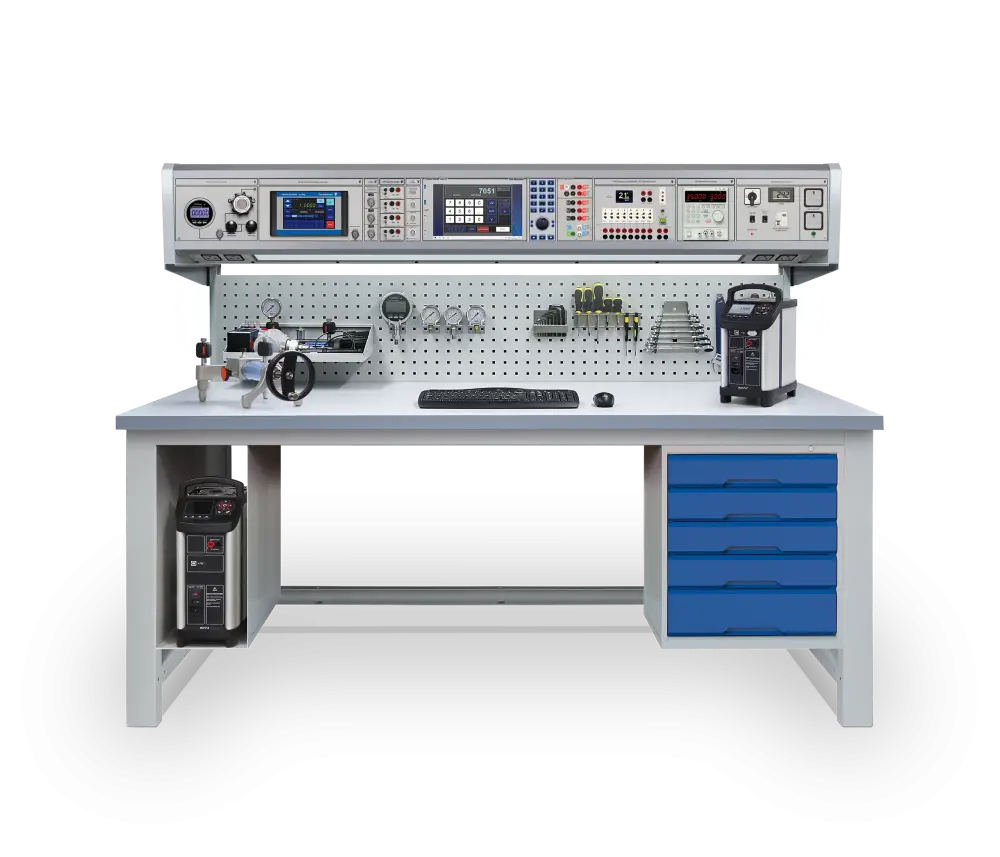

CBP-WW1 CalBench multifonction

Le CBP-WW1 est un package CalBench conçu pour fournir aux utilisateurs une solution clé en main pour calibrer les instruments et appareils utilisés dans tous les secteurs. Il offre une sélection de caractéristiques et de fonctions pour permettre l'étalonnage automatisé des instruments électriques, de pression et de température.

Le système comprend le module de calibrateur multifonction 7051+ avec un écran de centre de contrôle de 12,1". Ce module combine un calibrateur électrique haute performance (source) avec un multimètre à 6,5 chiffres (mesure). Le centre de contrôle dispose d'applications de contrôle manuel et du logiciel EasyCal pour gestion automatisée de l'étalonnage et des tests. EasyCal communique avec les modules de pression et les calibrateurs à bloc sec. Des accessoires et des périphériques pour EasyCal sont également fournis, notamment des kits d'imprimante pour les certificats et les étiquettes.

Pour la pression pneumatique, le CalBench comprend un module de contrôle pour le vide jusqu'à 20 bar (300 psi) et un module régulé de 200 bar (3 000 psi) avec manometre numérique. Un étalonnage de pression supplémentaire peut être effectué à l'aide de modules de mesure de haute précision pour les applications pneumatiques et hydrauliques. Celles-ci sont utilisées avec les pompes de table fournies qui disposent de deux sorties pour connecter à la fois le module et l'UUT. Des collecteurs, un banc d'essai, des adaptateurs et des raccords sont également fournis. Pour l'étalonnage de la température, deux calibrateurs à bloc sec sont inclus pour une couverture de la température ambiante à 1 200 °C.

Caractéristiques

Système CalBench multiparamètres
Électrique, température, pression
Calibrateur multifonction, multimètre, PC
Source/mesure V, I, Ω, fréquence et plus
Simulation/mesurer de RTD, thermocouples
Modules d'étalonnage de pression
Modules d'alimentation fixe et variable CC
Calibrateurs à bloc sec jusqu'à 1200 °C
Module oscilloscope, 2 canaux, 100 MHz
Interface de température pour l'étalonnage TC par lots
Pompes, raccords, support d'instrumentation
Étalonnage automatisé à l'aide du logiciel EasyCal

Étalonnage électrique

Le CBP-WW1 comprend le calibrateur électrique multifonction 7051+ et le module multimètre numérique. Il offre aux utilisateurs des capacités d'étalonnage automatisées pour couvrir une large gamme d'outils de test électriques et électroniques, notamment :

Multimètres, sources de signaux, pinces multimètres
Calibrateurs, boîtes à décades, compteurs RCL, conductimètres
Oscilloscopes, fréquencemètres, compteurs temporisés

Étalonnage de la pression

Pour la pression, un module de contrôleur automatique est utilisé pour l'étalonnage pneumatique du vide à 20 bars. Un module régulé à 200 bars et une sélection de modules de mesure de précision offrant une couverture de plage jusqu'à 700 bars sont également présentés. Les pompes pneumatiques et hydrauliques d’accompagnement sont fournies. Étalonner les instruments de pression tels que :

Jauges, indicateurs, manomètres analogiques et numériques
Calibrateurs, capteurs, transducteurs, transmetteurs
Commutateurs, vannes, contrôleurs, enregistreurs graphiques

Étalonnage de la température

La combinaison de modules, de logiciels et d'instruments de table permet aux utilisateurs d'effectuer un étalonnage automatisé des instruments de température. EasyCal peut contrôler les calibrateurs à bloc sec, et le 7051+ simule et mesure avec précision le Pt100 et les thermocouples. Cela permet aux utilisateurs de calibrer des produits, notamment :

Capteurs, transmetteurs, indicateurs, thermomètres
RTD, thermocouples, enregistreurs, contrôleurs
Calibrateurs de processus, PRT, thermistances

Logiciel d'étalonnage EasyCal

Le CBP-WW1 est fourni avec le logiciel EasyCal sur le centre de contrôle 7051. EasyCal permet d'appliquer des procédures de test pilotées par logiciel et améliore la vitesse d'étalonnage et la consistance des résultats.

Produire des certificats d'étalonnage et des rapports de test traçables pour les étalons de qualité avec des informations supplémentaires sur l'incertitude pour la conformité ISO 17025.

Détails

Type de banc et raccords

Article	Quantité	Code	Description de base	Objectif fondamental
1	1	7080-HD	Version robuste de CalBench (2000 x 850 x 1568 mm) Banc à structure avec plan de travail, panneau perforé, console primaire avec module de contrôle de l'alimentation secteur 7082.	Fournit un espace de travail ergonomique pour diverses applications. Les modules sont montés sur la console principale pour la charge de travail nécessaire.
2	1	7137	Option panneau perforé : kit de crochets à outils de 40 pièces	Pour ranger divers outils et accessoires.
3	1	7139	Option de panneau Perfo : Étagère (450 x 250 x 130 mm)	Convient pour le stockage d'équipements et d'outils.
4	1	7133	Ensemble d'aimants pour panneau Perfo	Pour fixer des documents et de petits outils sur le panneau Perfo.
5	1	7132	Unité de 5 tiroirs (525 x 550 x 600 mm)	Pour le stockage de matériel, d'outils, de documents, etc.
6	3	7134	Kit de séparateurs à fentes pour l'intérieur des tiroirs	Divise les unités de tiroirs pour les pièces et composants.
7	1	7123	Support pour calibrateur à bloc sec ou PC sous banc	Pour stocker un calibrateur à bloc sec lorsqu'il n'est pas utilisé.

Modules

Article	Quantité	Code	Description de base	Objectif fondamental
8	1	7051+	Calibrateur multifonction et module de centre de contrôle Ensemble système avancé pour la source et la mesure de précision capacités. Calibrateur intégré, multimètre à 6,5 chiffres, PC et Logiciel EasyCal. Commande via un écran tactile de 12,1 pouces. Communication intégrée avec les modules compatibles.	Source et mesure de l'électricité, de la fréquence et de la température. Permet aux utilisateurs d'étalonner des instruments électriques et de traitement tels que des capteurs, des multimètres, des pinces de mesure, des oscilloscopes, etc. Le logiciel EasyCal et les accessoires sont inclus pour l'automatisation, l'administration et la génération de certificats.
9	1	CCPAD	Module de clavier numérique du centre de contrôle avec molette	Fournit une méthode ergonomique d'utilisation du module de centre de contrôle sans souris ni clavier.
10	1	8030B/G20b/CV2b/BARO	Module calibrateur de pression automatique, gammes multiples Capteur 1 : 0 à 20 bar (300 psi), précision de 0.01 % FS. Capteur 2 : Vide à 2 bar (30 psi), précision de 0.01 % FS. Capteur 3 : Référence Barométrique.	Pour l'étalonnage automatisé de pression pneumatique de jauges, transmetteurs, etc. Capacités de plage automatique avec 2 capteurs de vide à 20 bar (300 psi). Émulation de pression absolue avec référence barométrique. Fourni avec un filtre à contamination et des tuyaux.
11	1	RMTEG-G200b/0.02	Module de manomètre numérique avec régulateur 0 à 200 bar (3 000 psi), précision de 0,02 % FS.	Pour les travaux d'étalonnage pneumatique haut de gamme, avec une alimentation en ligne généralement à partir d'une bouteille de gaz pour permettre le réglage du régulateur.
12	1	XTEG-G700b/0.02/M	Module de mesure de pression avec interface de centre de contrôle 0 à 700 bar (10 000 psi), précision 0,02 % FS.	Pour l'étalonnage hydraulique avec la pompe 7195 fournie.
13	1	XTEG-G100b/0.02/M	Module de mesure de pression avec interface de centre de contrôle 0 à 100 bar (1500 psi), précision 0,02 % FS.	Pour les travaux d'étalonnage de pression à plage élevée, couramment utilisé avec la pompe pneumatique.
14	1	XTEG-CV2b/0.02/M	Module de mesure de pression avec interface de centre de contrôle Vide à 2 bar (30 psi), précision 0,02 % FS.	Pour l'étalonnage de la pression de gamme basse. Utilisé avec la méthode de la pompe ou de la pièce en T du module de sortie contrôlée.
15	1	7085A	Module de distribution de température à commutation automatique	Module de connexion pour permettre le test par lots des dispositifs de température tels que les thermocouples.
16	1	7053	Module d'Alimentation Réglable 56 V CC 4 A - Numérique	Une alimentation CC variable pour compléter diverses applications.
17	1	7087	Module d'alimentation CC quadruple 6 V (20 A), 12 V (10 A), 24 V (6 A), 48 V (3 A).	Fournit une alimentation CC à divers instruments et appareils testés.
18	1	CCSCOPE-2208B	Oscilloscope intégré du centre de contrôle (2 canaux) 100 MHz avec module de connexion, fonctionnement du centre de contrôle.	Pour les applications R&M de base, la recherche de pannes et les travaux de diagnostic.

Produits d'accompagnement & Suppléments

Article	Quantité	Code	Description de base	Objectif fondamental
19	1	7149	Pompe à Vide Électrique	Fournit un vide pour les modules de pression.
20	1	7149-HCO	Option de boîtier et de connectivité pour la pompe à vide 7149	Boîtier compact pour la pompe 7149, situé sous le banc. Insonorisé et mise en marche/arrêt via le module 7082 sur CalBench.
21	1	7195	Pompe d'Étalonnage de Pression Hydraulique de Banc Vide jusqu'à 700 bar (10,000 psi).	Utilisé pour l'étalonnage de pression hydraulique avec des modules de mesure.
22	1	7194A	Pompe de Calibration de Haute Pression Pneumatique de Banc Vide jusqu'à 200 bar (3,000 psi).	Génération de pression jusqu'à 200 bar, adaptée à une utilisation avec des modules de pression lorsque la source d'air comprimé n'est pas disponible.
23	1	7198	Kit d'Accessoires pour l'Étalonnage de Pression Une sélection complète de raccords, adaptateurs et tuyaux.	Fournit toutes les connexions et les raccords de pression requis pour les modules et les pompes vers les UUT.
24	1	8100	Support de montage d'instruments	Pour un positionnement rapide et ergonomique des UUT comme les émetteurs et les jauges sur le plan de travail CalBench.
25	1	8072	Calibrateur à bloc sec (28 à 660 °C) Avec insert métrique multi-trous (1x3, 2x4, 1x5, 1x6, 1x9 mm), insert vierge, pilote logiciel EasyCal préconfiguré sur le centre de contrôle.	Source de température pour l'étalonnage des sondes, des RTD et des thermocouples. Contrôle manuel et logiciel EasyCal compatibles pour automatiser les applications d'étalonnage.
26	1	8072-METP	Lot de 16 inserts métriques pour 8072 Trous de 3 mm à 20 mm	Inserts à utiliser avec différentes tailles de sonde, utilisés avec 8072.
27	1	8073	Calibrateur à bloc sec (100 à 1205 °C) Avec insert métrique multi-trous (3, 4, 6 mm), insert vierge, pilote logiciel EasyCal préconfiguré sur le centre de contrôle.	Source de température pour l'étalonnage des thermocouples et des capteurs. Contrôle manuel et logiciel EasyCal compatibles pour automatiser les applications d'étalonnage.
28	1	8073-METP	Lot de 10 inserts métriques pour 8073 3, 4, 5, 6, 7, 8, 9, 10, 11, 12 mm	Inserts à utiliser avec différentes tailles de sonde, utilisés avec 8073
29	1	8002	Moniteur Environnemental CalBench Avec aimant à l'arrière pour montage sur panneau perforé.	Mesure et enregistre la température, l'humidité relative et la pression barométrique, avec interface du centre de contrôle.
30	1	CERTS	Certificats d'étalonnage traçables Pour tous les modules de test et équipements de test supplémentaires.	Certifie que tous les modules de mesure et instruments supplémentaires ont été testés dans l'usine TE selon les normes internationales.
