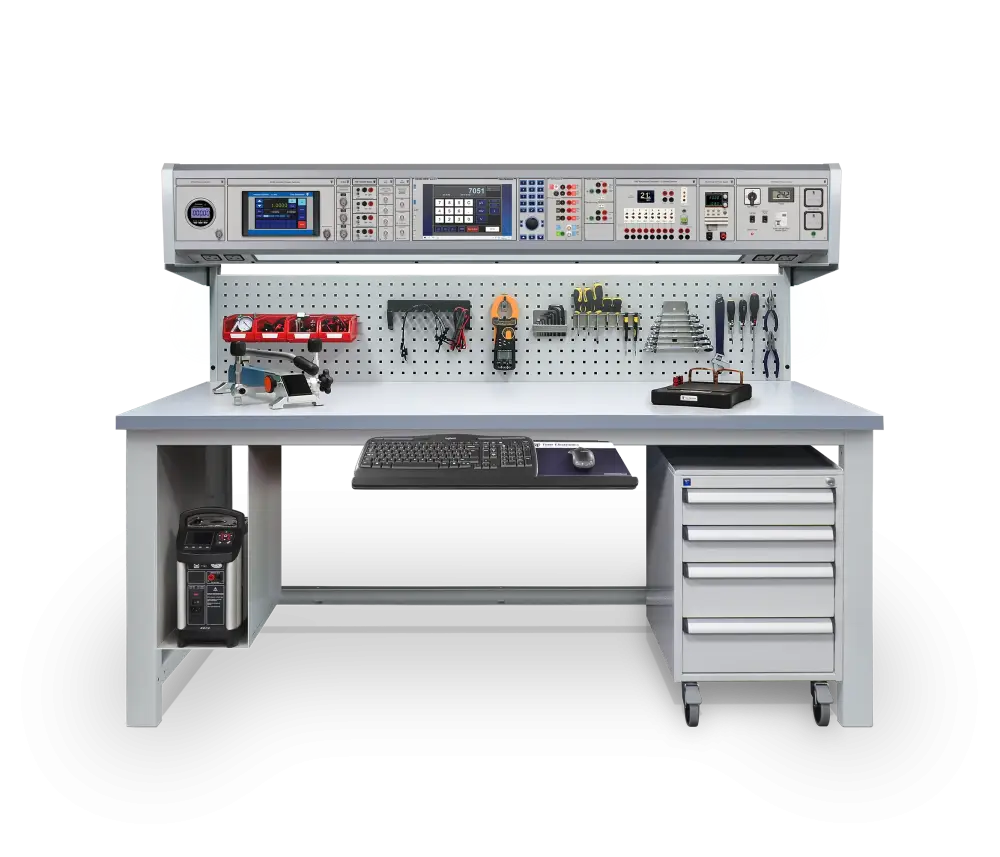

CBP-WW2 Banc d’étalonnage multifonction

Le CBP-WW2 est un package CalBench avancé pour l'étalonnage d'une large gamme d'instruments, d'outils et de dispositifs de test. Il offre aux utilisateurs des fonctions de source et de mesure pour les applications électriques, de pression et de température. L'étalonnage automatisé peut être effectué avec le logiciel EasyCal et les modules compatibles.

Le système comprend le module de calibrateur multifonction 7051+ avec un écran de centre de contrôle de 12,1". Ce module combine un calibrateur électrique haute performance (source) avec un multimètre à 6,5 chiffres (mesure), le tout piloté via une interface à écran tactile PC. Les deux manuels des applications de contrôle et le logiciel EasyCal peuvent être utilisés. De plus, le module 8060 fournit des fonctionnalités supplémentaires pour la source et la mesure des signaux de processus, ce qui rend le package adapté aux tests d'instrumentation de l'usine. EasyCal fournit la plate-forme pour la gestion de l'étalonnage et communique avec les modules pour les tests pilotés par logiciel. procédures. Les périphériques incluent des kits d'imprimante pour les certificats d'étalonnage et les étiquettes.

Pour la pression pneumatique, le CalBench est doté d'un module de contrôle automatique pour un vide jusqu'à 40 bar (600 psi). Ensuite, quatre modules de mesure de haute précision pour des applications jusqu'à 700 bar (10 000 psi), généralement utilisés avec les pompes hydrauliques et pneumatiques fournies. D'autres modules incluent des alimentations CC fixes et variables, ainsi que des modules de portée et de générateur de fonctions actionnés par le centre de contrôle. Pour l'étalonnage de la température, un calibrateur à bloc sec est inclus pour une couverture de la température ambiante à 660 °C.

Caractéristiques

Système automatique avancé CalBench
Modules d'étalonnage électrique et process
Module de centre de contrôle, écran tactile
Source/mesure V, I , Ω, Hz, température
Contrôleur de pression auto-pneumatique
4 modules de mesure de pression
Oscilloscope et générateur de fonctions
Calibrateur à bloc sec jusqu'à 660 °C
Modules d'alimentation fixe et variable CC
Pompes à pression, support d'instrumentation
Adaptateurs de pression et kit de raccords
Logiciel d'étalonnage EasyCal, périphériques fournis

Étalonnage électrique

Le CBP-WW2 comprend le calibrateur électrique multifonction 7051+ et le module multimètre numérique. Il offre aux utilisateurs des capacités d'étalonnage automatisées pour couvrir une large gamme d'outils de test électriques et électroniques, notamment :

Multimètres, sources de signaux, pinces multimètres
Calibrateurs, boîtes à décades, tachymètres, conductimètres
Oscilloscopes, fréquencemètres, compteurs temporisés

Étalonnage de la pression

Pour la pression, un module de contrôleur automatique est utilisé pour l'étalonnage pneumatique du vide à 40 bar. Une sélection de modules de mesure de précision offrant une couverture de plage jusqu'à 700 bar. Les pompes pneumatiques et hydrauliques d’accompagnement sont fournies. Étalonner les instruments de pression tels que :

Jauges, indicateurs, manomètres analogiques et numériques
Calibrateurs, capteurs, transducteurs, transmetteurs
Commutateurs, vannes, contrôleurs, enregistreurs graphiques

Étalonnage de la température

Le CBP-WW2 permet aux utilisateurs d'effectuer un étalonnage efficace des instruments de température. EasyCal peut contrôler le calibrateur à bloc sec tout en relevant la mesure de température du capteur testé sur le module 7051 ou 8060. De plus, le module scanner 7085A permet d'effectuer des mesures multicanaux. Calibrez divers produits, notamment :

Capteurs, transmetteurs, indicateurs, thermomètres
RTD, thermocouples, enregistreurs, contrôleurs
Calibrateurs de processus, PRT, thermistances

Logiciel d'étalonnage EasyCal

Le CBP-WW2 est livré avec EasyCal logiciel sur le centre de contrôle 7051. Cela permet des procédures de tests pilotées par logiciel et fournit augmentation de la vitesse d'étalonnage et de la cohérence des résultats.

Produire des certificats d'étalonnage et des rapports de test traçables pour les étalons de qualité avec des informations supplémentaires sur l'incertitude pour la conformité ISO 17025.

Détails

Type de banc et raccords

Article	Quantité	Code	Description de base	Objectif fondamental
1	1	7080-HD	Version robuste de CalBench (2000 x 850 x 1568 mm) Banc à structure avec plan de travail, panneau perforé, console primaire avec module de contrôle de l'alimentation secteur 7082.	Fournit un espace de travail ergonomique pour diverses applications. Les modules sont montés sur la console principale pour la charge de travail nécessaire.
2	1	7137	Option panneau perforé : kit de crochets à outils de 40 pièces	Pour ranger divers outils et accessoires.
3	1	7139	Option de panneau Perfo : Étagère (450 x 250 x 130 mm)	Convient pour le stockage d'équipements et d'outils.
4	1	7141	Option de panneau Perfo : Bande de bacs de rangement Livrée avec 4 bacs de 1 L.	Pour le stockage de composants et de petits outils.
5	1	7157	Tiroir à Clavier Articulé pour CalBench Fourni pré-installé sur le plan de travail.	Positionne le clavier et la souris pour les opérations du module de centre de contrôle. Peut être positionné sous le banc lorsqu'il n'est pas utilisé.
6	1	8134	Meuble mobile 4 tiroirs, ESD, couleur gris clair RAL 7035	Stockage mobile pouvant se situer sous le CalBench.
7	1	7123	Support pour calibrateur à bloc sec ou PC sous banc	Pour stocker un calibrateur à bloc sec lorsqu'il n'est pas utilisé.

Modules

Article	Quantité	Code	Description de base	Objectif fondamental
8	1	7051+	Calibrateur multifonction et module de centre de contrôle Ensemble système avancé pour la source et la mesure de précision capacités. Calibrateur intégré, multimètre à 6,5 chiffres, PC et Logiciel EasyCal. Commande via un écran tactile de 12,1 pouces. Communication intégrée avec les modules compatibles.	Source et mesure de l'électricité, de la fréquence et de la température. Permet aux utilisateurs d'étalonner des instruments électriques et de traitement tels que des capteurs, des multimètres, des pinces de mesure, des oscilloscopes, etc. Le logiciel EasyCal et les accessoires sont inclus pour l'automatisation, l'administration et la génération de certificats.
9	1	8060-PO	Module calibrateur de process avec opération de centre de contrôle Module de connexion, commande via le centre de contrôle.	Générez et mesurez des signaux pour calibrer l'instrumentation de processus comme les transmetteurs, les RTD, les thermocouples et plus encore. Application de contrôle manuel et fonctionnement du logiciel EasyCal.
10	1	CCPAD	Module de clavier numérique du centre de contrôle avec molette	Fournit une méthode ergonomique d'utilisation du module de centre de contrôle sans souris ni clavier.
11	1	CCSCOPE-2208B	Oscilloscope intégré du centre de contrôle (2 canaux) 100 MHz avec module de connexion, fonctionnement du centre de contrôle.	Pour les applications R&M de base, la recherche de pannes et les travaux de diagnostic.
12	1	CC-AFG20	Générateur de fonctions intégrées du centre de contrôle 20 MHz avec module de connexion, commande centrale.	Utilisé pour générer différents types de formes d'onde électriques sur la plage de fréquences et la mesure de fréquence pour les diagnostics de pannes et les travaux de réparation.
13	1	8030B/G40b/G20b/CV4b/BARO	Module calibrateur de pression automatique, gammes multiples Capteur 1 : 0 à 40 bar (600 psi), précision de 0.01 % FS. Capteur 2 : 0 à 20 bar (300 psi), précision de 0.01 % FS. Capteur 3 : Vide à 4 bar (60 psi), précision de 0.01 % FS. Capteur 4 : Référence Barométrique.	Pour l'étalonnage automatisé de la pression pneumatique des manomètres, des transmetteurs, etc. Capacités de sélection automatique sur 3 capteurs du vide à 40 bar (600 psi). Émulation de pression absolue avec référence barométrique. Fourni avec fitre à contamination et tuyaux.
14	1	MTEG-G200b/0.02	Module de manomètre numérique 0 à 200 bar (3 000 psi), précision de 0,02 % FS.	Pour les travaux d'étalonnage de pression pneumatique à grande échelle, utilisé avec la pompe de paillasse fournie.
15	1	XTEG-G700b/0.02/M	Module de mesure de pression avec interface de centre de contrôle 0 à 700 bar (10 000 psi), précision 0,02 % FS.	Pour l'étalonnage hydraulique avec la pompe 7195 fournie.
16	1	XTEG-G100b/0.02/M	Module de mesure de pression avec interface de centre de contrôle 0 à 100 bar (1500 psi), précision 0,02 % FS.	Pour les travaux d'étalonnage de pression à plage élevée, couramment utilisé avec la pompe pneumatique.
17	1	XTEG-CV2b/0.02/M	Module de mesure de pression avec interface de centre de contrôle Vide à 2 bar (30 psi), précision 0,02 % FS.	Pour l'étalonnage de la pression de gamme basse. Utilisé avec la méthode de la pompe ou de la pièce en T du module de sortie contrôlée.
18	1	7085A	Module de distribution de température à commutation automatique	Module de connexion pour permettre le test par lots des dispositifs de température tels que les thermocouples.
19	1	M-PSW80-13.5	Module d'alimentation CC multi-gamme 0 à 80 V, 0 à 13,5 A, 360 W.	Une alimentation CC régulée pour l'entrée de tensions stables, utilisée pour l'alimentation sur banc des applications et pour tester les appareils et les circuits.
20	1	7087	Module d'alimentation CC quadruple 6 V (20 A), 12 V (10 A), 24 V (6 A), 48 V (3 A).	Fournit une alimentation CC à divers instruments et appareils testés.

Produits d'accompagnement & Suppléments

Article	Quantité	Code	Description de base	Objectif fondamental
21	1	7149	Pompe à Vide Électrique	Fournit un vide pour les modules de pression.
22	1	7149-HCO	Option de boîtier et de connectivité pour la pompe à vide 7149	Boîtier compact pour la pompe 7149, situé sous le banc. Insonorisé et mise en marche/arrêt via le module 7082 sur CalBench.
23	1	7195	Pompe d'Étalonnage de Pression Hydraulique de Banc Vide jusqu'à 700 bar (10,000 psi).	Utilisé pour l'étalonnage de pression hydraulique avec des modules de mesure.
24	1	7194A	Pompe de Calibration de Haute Pression Pneumatique de Banc Vide jusqu'à 200 bar (3,000 psi).	Génération de pression jusqu'à 200 bar, adaptée à une utilisation avec des modules de pression lorsque la source d'air comprimé n'est pas disponible.
25	1	7198	Kit d'Accessoires pour l'Étalonnage de Pression Une sélection complète de raccords, adaptateurs et tuyaux.	Fournit toutes les connexions et les raccords de pression requis pour les modules et les pompes vers les UUT.
26	1	8100	Support de montage d'instruments	Pour un positionnement rapide et ergonomique des UUT comme les émetteurs et les jauges sur le plan de travail CalBench.
27	1	8072	Calibrateur à bloc sec (28 à 660 °C) Avec insert métrique multi-trous (1x3, 2x4, 1x5, 1x6, 1x9 mm), insert vierge, pilote logiciel EasyCal préconfiguré sur le centre de contrôle.	Source de température pour l'étalonnage des sondes, des RTD et des thermocouples. Contrôle manuel et logiciel EasyCal compatibles pour automatiser les applications d'étalonnage.
28	1	8072-METP	Lot de 16 inserts métriques pour 8072 Trous de 3 mm à 20 mm	Inserts à utiliser avec différentes tailles de sonde, utilisés avec 8072.
29	1	8002	Moniteur Environnemental CalBench Avec aimant à l'arrière pour montage sur panneau perforé.	Mesure et enregistre la température, l'humidité relative et la pression barométrique, avec interface du centre de contrôle.
30	1	CERTS	Certificats d'étalonnage traçables Pour tous les modules de test et équipements de test supplémentaires.	Certifie que tous les modules de mesure et instruments supplémentaires ont été testés dans l'usine TE selon les normes internationales.

Téléchargements

Nom du fichier	Taille du fichier	Langue	Formater
CBP-WW2 Package CalBench fiche technique	660 kB	EN	PDF

Brochure des Packages CalBench

11.5 MB

PDF

Demander un devis

CBP-WW2 Package CalBench

Produits Connexes

CBP-PROC1 CalBenches pour l'instrumentation de process

CBP-WW2 Package CalBench

Caractéristiques

Étalonnage électrique

Étalonnage de la pression

Étalonnage de la température

Logiciel d'étalonnage EasyCal

Détails

Version robuste de CalBench (2000 x 850 x 1568 mm)

Tiroir à Clavier Articulé pour CalBench

Meuble mobile 4 tiroirs, ESD, couleur gris clair RAL 7035

Support pour calibrateur à bloc sec ou PC sous banc

Calibrateur multifonction et module de centre de contrôle

Module calibrateur de process avec opération de centre de contrôle

Module de clavier numérique du centre de contrôle avec molette

Oscilloscope intégré du centre de contrôle (2 canaux)

Générateur de fonctions intégrées du centre de contrôle

Module calibrateur de pression automatique, gammes multiples

Module de manomètre numérique

Module de mesure de pression avec interface de centre de contrôle

Module de mesure de pression avec interface de centre de contrôle

Module de mesure de pression avec interface de centre de contrôle

Module de distribution de température à commutation automatique

Module d'alimentation CC multi-gamme

Module d'alimentation CC quadruple

Pompe à Vide Électrique

Option de boîtier et de connectivité pour la pompe à vide 7149

Pompe d'Étalonnage de Pression Hydraulique de Banc

Pompe de Calibration de Haute Pression Pneumatique de Banc

Kit d'Accessoires pour l'Étalonnage de Pression

Support de montage d'instruments

Calibrateur à bloc sec (28 à 660 °C)

Lot de 16 inserts métriques pour 8072

Moniteur Environnemental CalBench

Certificats d'étalonnage traçables

Téléchargements

Demander un devis

CBP-WW2 Package CalBench

Produits Connexes

CBP-PROC1 Package CalBench

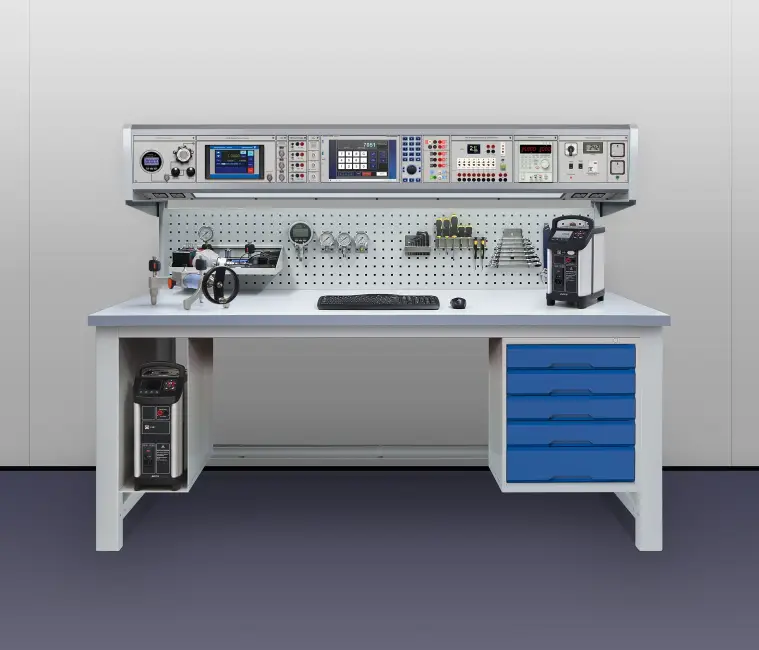

CBP-WW1 Package CalBench

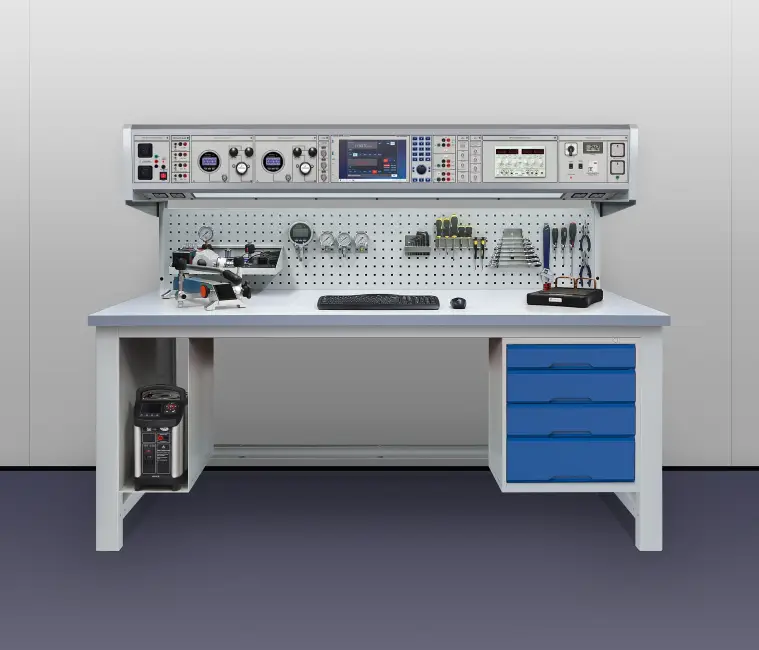

CBP-WW3 Package CalBench
