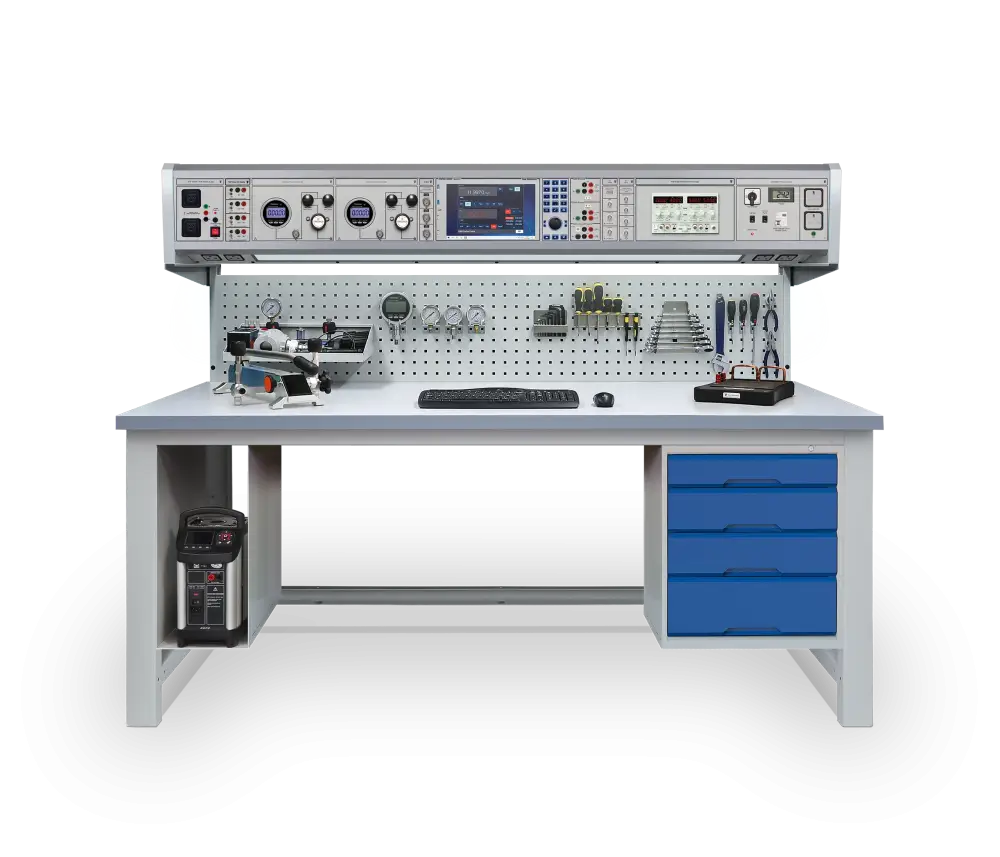

CBP-WW3 Banc de test d’étalonnage multifonction

Le CBP-WW3 CalBench est un package permettant de tester et d'étalonner des équipements électriques, instrumentation de pression et de température. La sélection des modules et les produits qui l'accompagnent offrent aux utilisateurs une solution flexible et haute performance poste de travail. Il peut être utilisé manuellement ou utilisé pour un étalonnage piloté par logiciel.

Le module 8060+ est situé au centre de la console, fournissant la source, la simulation et la mesure des signaux de processus, la communication HART et l'alimentation en boucle 24 V. Il dispose d'un multimètre intégré et d'un centre de contrôle PC avec écran tactile de 12,1 ". Le logiciel EasyCal est préchargé et communique avec les modules de pression et le calibrateur à bloc sec, permettant une gestion automatisée de l'étalonnage et des tests. Le calibrateur multifonction de paillasse 5025E se connecte au centre de contrôle et fournit une solution pour calibrer les outils de test des ingénieurs tels que les multimètres et les pinces multimètres.

Pour l'étalonnage de la pression, des modules de jauge numérique de haute précision sont disponibles. Pour la charge de travail pneumatique, deux modules de jauge sont dotés de régulateurs pour le réglage et le réglage de la sortie. Pour les pressions plus élevées, seuls les modules sont utilisés avec les pompes fournies. D'autres modules incluent des alimentations CC fixes et variables, ainsi que des modules de portée et de générateur de fonctions actionnés par le centre de contrôle. Le rangement est assuré par un tiroir sous le banc, une étagère à crochets à panneaux perforés et des bacs à pièces. Les accessoires d'étalonnage comprennent un collecteur de pression, un kit d'adaptateurs/raccords, un support d'instrumentation et un calibrateur à bloc sec.

Caractéristiques

Électricité, pression, température et autres
Calibrateur de process/multimètre/PC
Source/mesure V, I , Ω, Hz, température
Calibrateur multifonction électrique de table
2 modules manomètres régulés
3 modules de mesure de pression
Oscilloscope et générateur de fonctions
Calibrateur à bloc sec jusqu'à 660 °C
Modules d'alimentation fixe et variable CC
Pompes à pression, support d'instrumentation
Adaptateurs de pression et kit de raccords
Logiciel d'étalonnage EasyCal, périphériques fournis

Étalonnage électrique

Le package comprend le calibrateur multifonction 5025E et des modules pour les applications de mesure électrique. Ils offrent aux utilisateurs des capacités d'étalonnage automatisées pour couvrir une large gamme d'équipements électriques et électroniques, notamment :

Multimètres, compteurs analogiques, pinces multimètres
Calibrateurs, boîtes à décades, conductimètres, tachymètres
Powermètres, wattmètres, alimentations

Étalonnage de la pression

Le CBP-WW3 comprend cinq modules de pression principaux pour les travaux d'étalonnage. Ceux-ci comprennent deux modules de calibrateur régulés couvrant le vide jusqu'à 20 bar (300 psi), utilisés avec la pression de ligne. Trois modules de mesure de précision offrent une plage de couverture allant jusqu'à 700 bar (10 000 psi), utilisés avec les systèmes pneumatiques et pompes hydrauliques. Étalonner les instruments de pression tels que :

Jauges, indicateurs, manomètres analogiques et numériques
Calibrateurs, capteurs, transducteurs, transmetteurs
Commutateurs, vannes, contrôleurs, enregistreurs graphiques

Étalonnage de la température

Le CBP-WW3 permet aux utilisateurs d'effectuer un étalonnage efficace des instruments de température. EasyCal peut contrôler le calibrateur à bloc sec tout en relevant la mesure de température du capteur testé sur le module 8060. Calibrez divers produits, notamment :

Capteurs, transmetteurs, indicateurs, thermomètres
RTD, thermocouples, enregistreurs, contrôleurs
Calibrateurs de processus, PRT, thermistances

Logiciel d'étalonnage EasyCal

Le CBP-WW3 est fourni avec le logiciel EasyCal sur le centre de contrôle 8060. EasyCal permet d'appliquer des procédures de test pilotées par logiciel et améliore la vitesse d'étalonnage et la consistance des résultats.

Produire des certificats d'étalonnage et des rapports de test traçables pour les étalons de qualité avec des informations supplémentaires sur l'incertitude pour la conformité ISO 17025.

Détails

Type de banc et raccords

Article	Quantité	Code	Description de base	Objectif fondamental
1	1	7080-HD	Version robuste de CalBench (2000 x 850 x 1568 mm) Banc à structure avec plan de travail, panneau perforé, console primaire avec module de contrôle de l'alimentation secteur 7082.	Fournit un espace de travail ergonomique pour diverses applications. Les modules sont montés sur la console principale pour la charge de travail nécessaire.
2	1	7125	Option de panneau Perfo : kit de crochets à outils de 20 pièces	Pour ranger divers outils et accessoires.
3	1	7139	Option de panneau Perfo : Étagère (450 x 250 x 130 mm)	Convient pour le stockage d'équipements et d'outils.
4	1	7141	Option de panneau Perfo : Bande de bacs de rangement Livrée avec 4 bacs de 1 L.	Pour le stockage de composants et de petits outils.
5	1	7124	Unité à 4 tiroirs (525 x 550 x 600 mm)	Pour le stockage d'équipements, d'outils, de documents, etc.
6	1	7123	Support pour calibrateur à bloc sec ou PC sous banc	Pour stocker un calibrateur à bloc sec lorsqu'il n'est pas utilisé.

Modules

Article	Quantité	Code	Description de base	Objectif fondamental
7	1	8060+	Module calibrateur de process et centre de contrôle Ensemble système avancé pour des capacités de source et de mesure de précision. Calibrateur de processus intégré, multimètre, PC et logiciel EasyCal. Commande via un écran tactile de 12,1 ". Communication intégrée avec les modules compatibles.	Générez et mesurez les signaux de processus pour l'électricité, la fréquence et la température. Permet aux utilisateurs d'étalonner l'instrumentation de processus comme les transmetteurs, les RTD, les thermocouples et plus encore. Logiciel EasyCal inclus pour l'automatisation, l'administration et la génération de certificats.
8	1	CCPAD	Module de clavier numérique du centre de contrôle avec molette	Fournit une méthode ergonomique d'utilisation du module de centre de contrôle sans souris ni clavier.
9	1	CCSCOPE-2208B	Oscilloscope intégré du centre de contrôle (2 canaux) 100 MHz avec module de connexion, fonctionnement du centre de contrôle.	Pour les applications R&M de base, la recherche de pannes et les travaux de diagnostic.
10	1	CC-AFG20	Générateur de fonctions intégrées du centre de contrôle 20 MHz avec module de connexion, commande centrale.	Utilisé pour générer différents types de formes d'onde électriques sur la plage de fréquences et la mesure de fréquence pour les diagnostics de pannes et les travaux de réparation.
11	1	RMTEG-CV7b/0.02	Module de manomètre numérique avec régulateur Vide à 7 bar (100 psi), précision de 0,02 % FS.	Pour les travaux d'étalonnage pneumatique du vide à 7 bar (100 psi), couramment utilisé avec la pompe à vide électrique 7149 et l'alimentation en air externe (9 bar / 130 psi). Peut également être utilisé manuellement avec une pompe.
12	1	RMTEG-G20b/0.02	Module de manomètre numérique avec régulateur 0 à 20 bar (300 psi), précision de 0,02 % FS.	Pour les travaux d'étalonnage pneumatique jusqu'à 20 bar (300 psi), nécessite une alimentation en ligne (24 bar / 350 psi) généralement à partir d'une bouteille de gaz, pour permettre le réglage de la sortie avec le régulateur. Peut également être utilisé manuellement avec une pompe.
13	1	XTEG-G100b/0.02/M	Module de mesure de pression avec interface de centre de contrôle 0 à 100 bar (1500 psi), précision 0,02 % FS.	Pour les travaux d'étalonnage de pression à plage élevée, couramment utilisé avec la pompe pneumatique.
14	1	XTEG-G200b/0.02/M	Module de mesure de pression avec interface de centre de contrôle 0 à 200 bar (3000 psi), précision 0,02 % FS.	Pour les travaux d'étalonnage de pression à plage élevée, couramment utilisé avec la pompe pneumatique 7194A.
15	1	XTEG-G700b/0.02/M	Module de mesure de pression avec interface de centre de contrôle 0 à 700 bar (10 000 psi), précision 0,02 % FS.	Pour l'étalonnage hydraulique avec la pompe 7195 fournie.
16	1	7056	Module d'alimentation CC réglable double 2 x 30 V CC 3 A.	Une alimentation CC variable pour compléter diverses applications.
17	1	7087	Module d'alimentation CC quadruple 6 V (20 A), 12 V (10 A), 24 V (6 A), 48 V (3 A).	Fournit une alimentation CC à divers instruments et appareils testés.
18	1	7076	Module d'alimentation fixe 110 V AC 110 V AC jusqu'à 8 A, 2 prises secteur et prises de sécurité 4 mm.	Provides a 110 V AC output on 230 V AC CalBenches, meaning US type products can be powered and used. Fournit une sortie 110 V AC sur des CalBenches 230 V AC, ce qui signifie que les produits de type américain peuvent être alimentés et utilisés.

Produits d'accompagnement & Suppléments

Article	Quantité	Code	Description de base	Objectif fondamental
19	1	7149	Pompe à Vide Électrique	Fournit un vide pour les modules de pression.
20	1	7149-HCO	Option de boîtier et de connectivité pour la pompe à vide 7149	Boîtier compact pour la pompe 7149, situé sous le banc. Insonorisé et mise en marche/arrêt via le module 7082 sur CalBench.
21	1	7161	Manifold de pression à double port Pour utilisation pneumatique de vide à 200 bar (3000 psi).	Collecteur pneumatique compact qui fournit deux ports de sortie. Connecteurs à serrage manuel pour l'instrumentation de pression en test.
22	1	7115	Filtre à contamination Pour une utilisation pneumatique du vide à 200 bar (3000 psi).	Filtre à contamination pour protéger les calibrateurs et contrôleurs de pression contre les impuretés et les résidus libérés par l'instrumentation de pression testée.
23	1	7195	Pompe d'Étalonnage de Pression Hydraulique de Banc Vide jusqu'à 700 bar (10,000 psi).	Utilisé pour l'étalonnage de pression hydraulique avec des modules de mesure.
24	1	7194A	Pompe de Calibration de Haute Pression Pneumatique de Banc Vide jusqu'à 200 bar (3,000 psi).	Génération de pression jusqu'à 200 bar, adaptée à une utilisation avec des modules de pression lorsque la source d'air comprimé n'est pas disponible.
25	1	7198	Kit d'Accessoires pour l'Étalonnage de Pression Une sélection complète de raccords, adaptateurs et tuyaux.	Fournit toutes les connexions et les raccords de pression requis pour les modules et les pompes vers les UUT.
26	1	8100	Support de montage d'instruments	Pour un positionnement rapide et ergonomique des UUT comme les émetteurs et les jauges sur le plan de travail CalBench.
27	1	5025E-S2	Calibrateur multifonction électrique AC/DC 1050 V / 22 A, résistance variable, simulation Pt100, simulation de thermocouple, capacité, puissance, fréquence numérique.	Source et simulation de signaux électriques, électroniques, fréquence, température. Permet aux utilisateurs de tester les instruments de process et électriques comme les capteurs, multimètres, pinces et plus encore.
28	1	9780	Adaptateur de pince ampèremétrique	Utilisé avec le 5025E pour étalonner les pinces multimètres.
29	1	9773	Adaptateur tachymétrique optique	Utilisé avec le 5025E pour calibrer les tachymètres optiques.
30	1	8072	Calibrateur à bloc sec (28 à 660 °C) Avec insert métrique multi-trous (1x3, 2x4, 1x5, 1x6, 1x9 mm), insert vierge, pilote logiciel EasyCal préconfiguré sur le centre de contrôle.	Source de température pour l'étalonnage des sondes, des RTD et des thermocouples. Contrôle manuel et logiciel EasyCal compatibles pour automatiser les applications d'étalonnage.
31	1	8072-METP	Lot de 16 inserts métriques pour 8072 Trous de 3 mm à 20 mm	Inserts à utiliser avec différentes tailles de sonde, utilisés avec 8072.
32	1	8002	Moniteur Environnemental CalBench Avec aimant à l'arrière pour montage sur panneau perforé.	Mesure et enregistre la température, l'humidité relative et la pression barométrique, avec interface du centre de contrôle.
33	1	CERTS	Certificats d'étalonnage traçables Pour tous les modules de test et équipements de test supplémentaires.	Certifie que tous les modules de mesure et instruments supplémentaires ont été testés dans l'usine TE selon les normes internationales.

Téléchargements

Nom du fichier	Taille du fichier	Langue	Formater
CBP-WW3 Package CalBench fiche technique	625 Ko	EN	PDF

Brochure des Packages CalBench

11.5 MB

PDF
