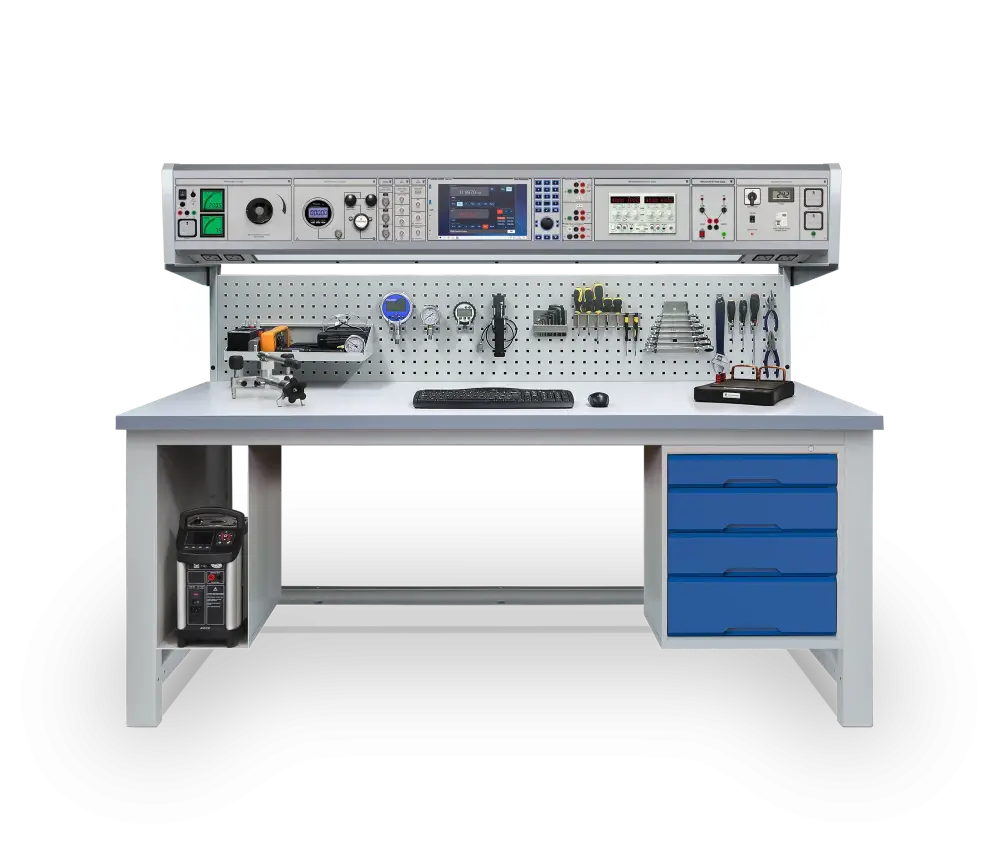

CBP-WW4 Banc de test d’étalonnage multifonction

Le CBP-WW4 CalBench est un ensemble de test et d'étalonnage des instruments électriques, de pression et de température. La sélection de modules et de produits associés offre aux utilisateurs un poste de travail flexible et performant. Il peut être utilisé manuellement ou pour un étalonnage piloté par logiciel.

Le module 8060+ est situé au centre de la console, fournissant la source, la simulation et la mesure des signaux de processus, la communication HART et l'alimentation en boucle 24 V. Il comprend un multimètre intégré et un centre de contrôle PC avec écran tactile de 12,1 ". Le logiciel EasyCal est préchargé et communique avec les modules de pression et le calibrateur à bloc sec, permettant ainsi l'étalonnage automatisé et la gestion des tests. Le calibrateur multifonction de paillasse 5025E se connecte au centre de contrôle et fournit une solution pour l'étalonnage des outils de test d'ingénieur tels que les multimètres et les pinces ampèremétriques.

Pour l'étalonnage de la pression, des modules de jauge numérique de haute précision sont disponibles. Pour la charge de travail pneumatique, un module régulé est utilisé pour le vide jusqu'à 7 bars. Une pompe à vide électrique est fournie et la pression de la ligne provient généralement de l'air de l'usine/de l'atelier. Pour les pressions plus élevées, seuls des modules de manomètre sont utilisés avec les pompes pneumatiques et hydrauliques fournies. D'autres modules comprennent des alimentations CC et CA fixes et variables, ainsi que des modules de générateur de fonctions et d'oscilloscope commandés par un centre de contrôle. Le stockage est assuré par un tiroir sous le banc, des crochets pour panneau perforé, une étagère et des bacs à pièces. Les accessoires d'étalonnage comprennent un collecteur de pression, un jeu d'adaptateurs et un calibrateur à bloc sec.

Caractéristiques

Pour instruments et appareils électriques
Calibrateur de process/multimètre/PC
Source/mesure V, I , Ω, Hz, température
Calibrateur électrique multifonction de table
Module calibrateur de pression régulée
3 modules de mesure de pression
Oscilloscope et générateur de fonctions
Modules d'alimentation CC fixes et variables
Module d'alimentation CA variable
Calibrateur à bloc sec jusqu'à 660 °C
Pompes pneumatiques et hydrauliques, collecteur
Logiciel d'étalonnage EasyCal, périphériques fournis

Étalonnage électrique

Le package comprend le calibrateur multifonction 5025E et des modules pour les applications de mesure électrique. Il offre aux utilisateurs des capacités d'étalonnage automatisées pour couvrir une large gamme d'équipements électriques et électroniques, notamment :

Multimètres, compteurs analogiques, pinces multimètres
Calibrateurs, boîtes à décades, conductimètres, tachymètres
Powermètres, wattmètres, alimentations

Étalonnage de la pression

Le CBP-WW4 est doté de quatre modules de pression principaux pour les travaux d'étalonnage. Ceux-ci comprennent un module régulé couvrant le vide jusqu'à 7 bar (100 psi), utilisé avec la pression de ligne. Trois modules de mesure de précision offrent une couverture d'étalonnage supplémentaire pour 20 bar (300 psi), 100 bar (1500 psi) et 700 bar (10 000 psi). Ceux-ci sont utilisés avec les pompes pneumatiques et hydrauliques fournies. Étalonnez les instruments de pression tels que :

Jauges, indicateurs, manomètres analogiques et numériques
Calibrateurs, capteurs, transducteurs, transmetteurs
Commutateurs, vannes, contrôleurs, enregistreurs graphiques

Étalonnage de la température

Le CBP-WW4 permet aux utilisateurs d'effectuer un étalonnage efficace des instruments de température. EasyCal peut contrôler le calibrateur à bloc sec tout en relevant la mesure de température du capteur testé sur le module 8060. Calibrez divers produits, notamment :

Capteurs, transmetteurs, indicateurs, thermomètres
RTD, thermocouples, enregistreurs, contrôleurs
Calibrateurs de processus, PRT, thermistances

Logiciel d'étalonnage EasyCal

Le CBP-WW4 est fourni avec le logiciel EasyCal sur le centre de contrôle 8060. EasyCal permet d'appliquer des procédures de test pilotées par logiciel et améliore la vitesse d'étalonnage et la consistance des résultats.

Produire des certificats d'étalonnage et des rapports de test traçables pour les étalons de qualité avec des informations supplémentaires sur l'incertitude pour la conformité ISO 17025.

Détails

Type de banc et raccords

Article	Quantité	Code	Description de base	Objectif fondamental
1	1	7080-HD	Version robuste de CalBench (2000 x 850 x 1568 mm) Banc à structure avec plan de travail, panneau perforé, console primaire avec module de contrôle de l'alimentation secteur 7082.	Fournit un espace de travail ergonomique pour diverses applications. Les modules sont montés sur la console principale pour la charge de travail nécessaire.
2	1	7125	Option de panneau Perfo : kit de crochets à outils de 20 pièces	Pour ranger divers outils et accessoires.
3	1	7139	Option de panneau Perfo : Étagère (450 x 250 x 130 mm)	Convient pour le stockage d'équipements et d'outils.
4	1	7141	Option de panneau Perfo : Bande de bacs de rangement Livrée avec 4 bacs de 1 L.	Pour le stockage de composants et de petits outils.
5	1	7124	Unité à 4 tiroirs (525 x 550 x 600 mm)	Pour le stockage d'équipements, d'outils, de documents, etc.
6	1	7123	Support pour calibrateur à bloc sec ou PC sous banc	Pour stocker un calibrateur à bloc sec lorsqu'il n'est pas utilisé.

Modules

Article	Quantité	Code	Description de base	Objectif fondamental
7	1	8060+	Module calibrateur de process et centre de contrôle Ensemble système avancé pour des capacités de source et de mesure de précision. Calibrateur de processus intégré, multimètre, PC et logiciel EasyCal. Commande via un écran tactile de 12,1 ". Communication intégrée avec les modules compatibles.	Générez et mesurez les signaux de processus pour l'électricité, la fréquence et la température. Permet aux utilisateurs d'étalonner l'instrumentation de processus comme les transmetteurs, les RTD, les thermocouples et plus encore. Logiciel EasyCal inclus pour l'automatisation, l'administration et la génération de certificats.
8	1	CCPAD	Module de clavier numérique du centre de contrôle avec molette	Fournit une méthode ergonomique d'utilisation du module de centre de contrôle sans souris ni clavier.
9	1	CCSCOPE-2208B	Oscilloscope intégré du centre de contrôle (2 canaux) 100 MHz avec module de connexion, fonctionnement du centre de contrôle.	Pour les applications R&M de base, la recherche de pannes et les travaux de diagnostic.
10	1	CC-AFG20	Générateur de fonctions intégrées du centre de contrôle 20 MHz avec module de connexion, commande centrale.	Utilisé pour générer différents types de formes d'onde électriques sur la plage de fréquences et la mesure de fréquence pour les diagnostics de pannes et les travaux de réparation.
11	1	RMTEG-CV7b/0.02	Module de manomètre numérique avec régulateur Vide à 7 bar (100 psi), précision de 0,02 % FS.	Pour les travaux d'étalonnage pneumatique du vide à 7 bar (100 psi), couramment utilisé avec la pompe à vide électrique 7149 et l'alimentation en air externe (9 bar / 130 psi). Peut également être utilisé manuellement avec une pompe.
12	1	XTEG-G20b/0.02/M	Module de mesure de pression avec interface de centre de contrôle 0 à 20 bar (300 psi), précision 0,02 % FS.	Pour les travaux d'étalonnage de pression pneumatique de milieu de gamme, utilisé avec la pompe de paillasse fournie.
13	1	XTEG-G100b/0.02/M	Module de mesure de pression avec interface de centre de contrôle 0 à 100 bar (1500 psi), précision 0,02 % FS.	Pour les travaux d'étalonnage de pression à plage élevée, couramment utilisé avec la pompe pneumatique.
14	1	XTEG-G700b/0.02/M	Module de mesure de pression avec interface de centre de contrôle 0 à 700 bar (10 000 psi), précision 0,02 % FS.	Pour l'étalonnage hydraulique avec la pompe 7195 fournie.
15	1	7056	Module d'alimentation CC réglable double 2 x 30 V CC 3 A.	Une alimentation CC variable pour compléter diverses applications.
16	1	7083	Module d'alimentation CC fixe double 24 V	Pour alimenter l'instrumentation de boucle, les émetteurs et autres équipements nécessitant 24 V DC.
17	1	7088D	Module d'alimentation CA réglable avec affichages numériques Tension de sortie variable de 0 à 110 % au-dessus de l'entrée de ligne.	Fournit une alimentation CA variable de 50 Hz jusqu'à 10 A avec deux compteurs numériques surveillant la tension et le courant de sortie. Pour une utilisation générale et des applications R&M.

Produits d'accompagnement & Suppléments

Article	Quantité	Code	Description de base	Objectif fondamental
18	1	7149	Pompe à Vide Électrique	Fournit un vide pour les modules de pression.
19	1	7149-HCO	Option de boîtier et de connectivité pour la pompe à vide 7149	Boîtier compact pour la pompe 7149, situé sous le banc. Insonorisé et mise en marche/arrêt via le module 7082 sur CalBench.
20	1	7161-VLP	Collecteur double port avec vernier Pour utilisation pneumatique de vide à 40 bar (600 psi).	Collecteur pneumatique compact qui fournit deux ports de sortie. Connecteurs à serrage manuel pour l'instrumentation de pression en test.
21	1	7195	Pompe d'Étalonnage de Pression Hydraulique de Banc Vide jusqu'à 700 bar (10,000 psi).	Utilisé pour l'étalonnage de pression hydraulique avec des modules de mesure.
22	1	7193B	Pompe de Calibration de Haute Pression Pneumatique de Banc Vide jusqu'à 100 bar (1500 psi).	Génération de pression jusqu'à 100 bar, adaptée à une utilisation avec des modules de pression.
23	1	ADK12	Kit d'adaptateurs pour l'Étalonnage de Pression Un kit avec une sélection de 12 adaptateurs couramment utilisés.	Fournit toutes les connexions de pression requis pour les modules et les pompes vers les UUT.
24	1	5025E-S2	Calibrateur multifonction électrique AC/DC 1050 V / 22 A, résistance variable, simulation Pt100, simulation de thermocouple, capacité, puissance, fréquence numérique.	Source et simulation de signaux électriques, électroniques, fréquence, température. Permet aux utilisateurs de tester les instruments de process et électriques comme les capteurs, multimètres, pinces et plus encore.
25	1	9780	Adaptateur de pince ampèremétrique	Utilisé avec le 5025E pour étalonner les pinces multimètres.
26	1	9773	Adaptateur tachymétrique optique	Utilisé avec le 5025E pour calibrer les tachymètres optiques.
27	1	8072	Calibrateur à bloc sec (28 à 660 °C) Avec insert métrique multi-trous (1x3, 2x4, 1x5, 1x6, 1x9 mm), insert vierge, pilote logiciel EasyCal préconfiguré sur le centre de contrôle.	Source de température pour l'étalonnage des sondes, des RTD et des thermocouples. Contrôle manuel et logiciel EasyCal compatibles pour automatiser les applications d'étalonnage.
28	1	CERTS	Certificats d'étalonnage traçables Pour tous les modules de test et équipements de test supplémentaires.	Certifie que tous les modules de mesure et instruments supplémentaires ont été testés dans l'usine TE selon les normes internationales.
