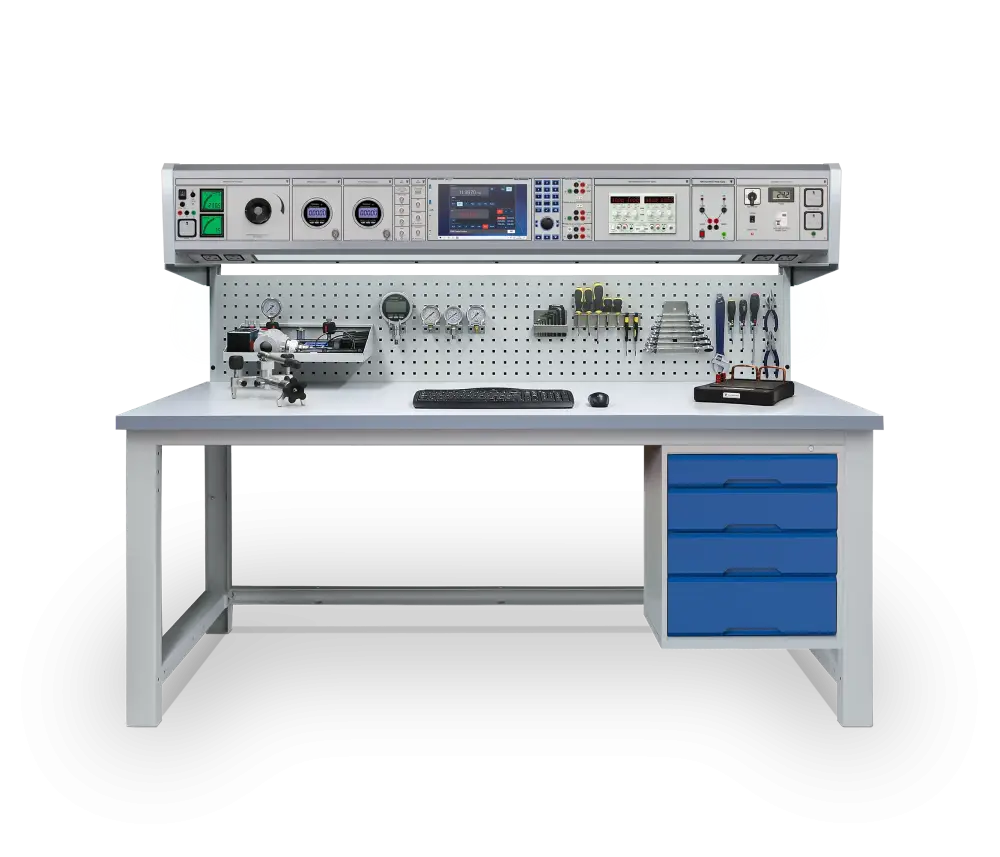

CBP-WW4B Package CalBench

Le CBP-WW4B CalBench est un ensemble destiné aux tests et à l'étalonnage des instruments électriques, de pression et de température. La sélection de modules et les produits associés offrent aux utilisateurs un poste de travail flexible et performant. Il peut être utilisé manuellement ou pour un étalonnage piloté par logiciel.

Le module 8060+ est situé au centre de la console, pour la source, la simulation et la mesure des signaux de process, la communication HART et l'alimentation 24 V. Il comprend un multimètre intégré et un centre de contrôle PC avec écran tactile de 12,1 ". Le logiciel EasyCal est préchargé et communique avec les modules de pression et le calibrateur multifonction de table (5025E-S2) pour l'étalonnage automatisé et la gestion des tests. Le 5025E-S2 se connecte au centre de contrôle et offre une solution pour l'étalonnage des outils de test d'ingénieur tels que les multimètres et les pinces ampèremétriques.

Pour l'étalonnage de la pression, deux modules de manometre numérique de haute précision sont prévus pour le vide jusqu'à 7 bar et 20 bar. Ces modules sont utilisés avec la pompe pneumatique de paillasse fournie. D'autres modules comprennent des alimentations CC et CA fixes et variables, ainsi que des modules d'oscilloscope et de générateur de fonctions commandés par le centre de contrôle. Le stockage est assuré par un tiroir sous paillasse, des crochets pour panneau perforé, une étagère et des bacs à pièces. Les accessoires d'étalonnage comprennent un kit d'adaptateurs de pression, une pince ampèremétrique et des adaptateurs d'étalonnage de tachymètre.
