La boîte de décade de capacité 1070, avec sa haute précision et sa large gamme, convient aux applications industrielles et éducatives.

Compacte et robuste, elle est logée dans un boîtier métallique qui assure une protection complète, avec un couvercle en caoutchouc pour protéger la 1070 contre l'usure quotidienne. L'interrupteur à molette à 5 chiffres permet un réglage simple et précis de la valeur de capacité.

Indication visuelle claire : Pour faciliter la sélection et la lecture du réglage, la 1070 intègre des chiffres codés par couleur : μF - rouge, nF - blanc, pF - jaune.

Également disponible, la boîte de décade de capacité 1071 offre de 10 pF à 100 μF. Cette unité conserve les mêmes fonctionnalités et la même facilité d'utilisation, avec deux décades supplémentaires pour couvrir une gamme plus large.

Caractéristiques

100 pF à 10 μF
1 % de précision
Lecture en ligne
Chiffres codés par couleur
Bornes de sécurité
Travail bipolaire
Livré avec housse de protection

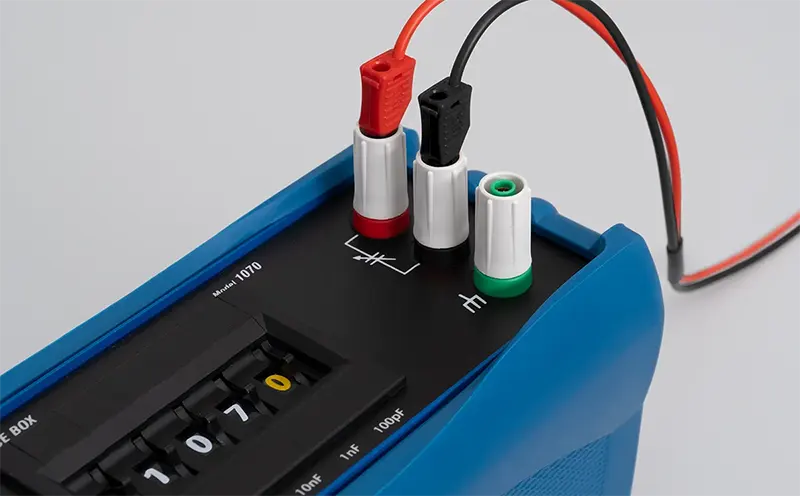

Terminaux de Sécurité du Boîtier de Décades 1070

Bornes de Sécurité

Les connexions de l'instrument se font via des bornes de sécurité compatibles avec des fiches de 4 mm à douille, des fiches standard, des fils nus et des bornes à fourche.

Ces bornes sont spécialement conçues avec des dispositifs de sécurité, y compris une distance d'ouverture limitée et un rebord surélevé autour de la surface de connexion métallique. Cela garantit que les espaces sont suffisants pour rendre les parties métalliques exposées à l'épreuve du toucher.

Housse en Caoutchouc pour le Boîtier de Décades 1070

Protection additionnelles

Le boîte à decades est équipé d'une housse ergonomique en caoutchouc qui lui confère une protection et une durabilité accrues. Il est doté d'une poignée texturée pour une manipulation confortable et d'ouvertures latérales pour placer les étiquettes.

La housse de protection est facile à retirer si l'utilisateur préfère une unité autonome ou si l'instrument doit être placé dans l'étui de transport optionnel 9026.

1070 Applications

Substitution de capacité à usage général
Étalonnage de la capacité dans les appareils de mesure
Recherche de valeurs optimales dans les circuits
Travaux d'entretien, dépannage et maintenance
Utilisation pédagogique en électronique et physique

Spécifications

Spécifications techniques

Gamme	0 à 10 μF
Résolution	Étapes de 100 pF (9 étapes par décade)
Capacité Résiduelle	Environ 40 pF

Décennie	100 pF	1 nF	10 nF	100 nF	1 μF
Précision @ 1 kHz	1 % ± 5 pF	1 % ± 5pF	1 %	1 %	1 %
Type de Condensateur	Mica argenté	Mica argenté	Mica argenté	Polycarbonate	Polycarbonate
Tension Maximale	300 V CC / 200 V CA	300V CC / 200 V CA	100 V CC / 72 V CA	100 V CC / 72 V CA	100 V CC / 115 V CA
Coefficient de Température Max	200 ppm/°C	50 ppm/°C	50 ppm/°C	75 ppm/°C	75 ppm/°C
Facteur de Puissance @ 1 kHz	< 0,0015	< 0,002	< 0,01	< 0,01	< 0,01
Résistance d'Isolation	> 50 GΩ	> 50 GΩ	> 30 GΩ	> 30 GΩ	> 30 GΩ

Spécifications générales

Options
