1010 Calibrateur de Tension CC
- Aperçu
- Spécifications
- Téléchargements
- Demande de prix

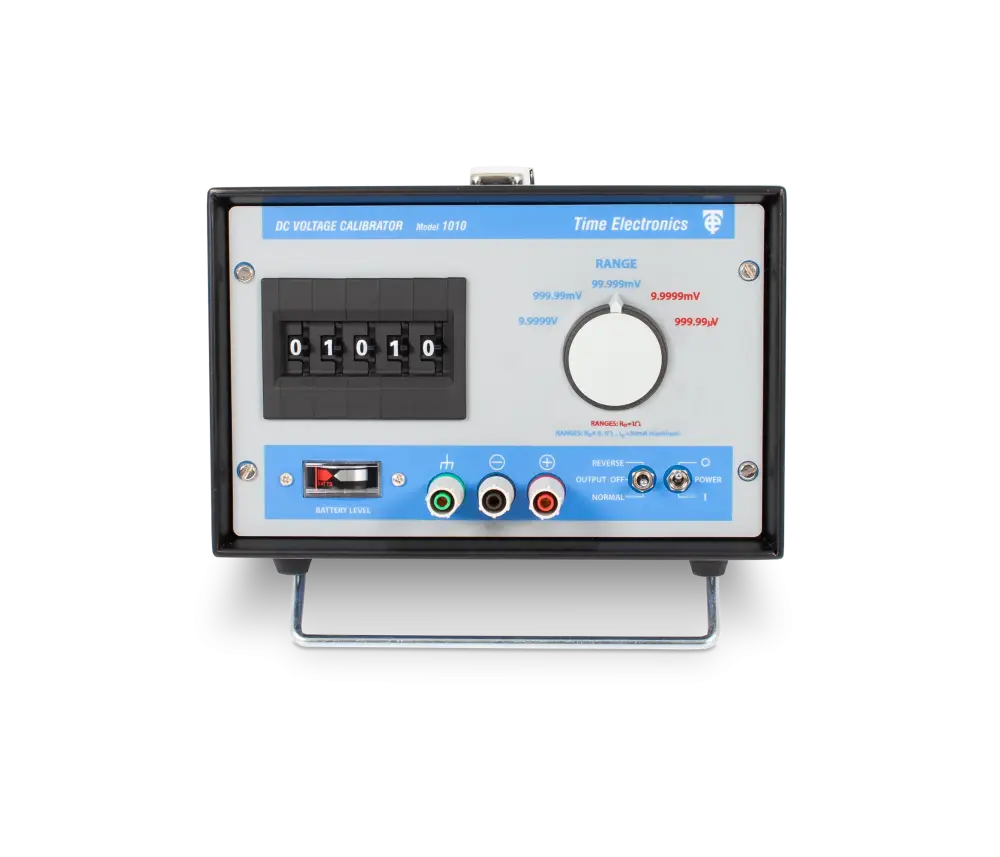

Un calibrateur de V CC alimenté par secteur ou par batterie très stable et précis, adapté aux applications nécessitant une source de tension de précision à faible résistance interne. Il dispose de cinq gammes jusqu'à 10 V avec une résolution jusqu'à 0,01 μV. La conception compacte et robuste le rend facilement portable et bien adapté à une utilisation en laboratoire, sur le terrain et industrielle.
Les sorties de tension sont définies en sélectionnant le commutateur de gamme et en composant la valeur souhaitée sur le commutateur à molette. La polarité de sortie peut être sélectionnée à l'aide du commutateur normal/off/reverse. La résistance de sortie du calibrateur est typiquement de 500 mΩ sur les gammes 10 V, 1 V et 0,1 V. Le courant de sortie maximal pouvant être tiré sur ces gammes est limité à 25 mA conformément aux spécifications. Les gammes inférieures ont une résistance de sortie de 1 Ω et fourniront un courant jusqu'à 30 mA.
Une diode Zener de précision est utilisée comme source de référence qui fournit une entrée à un F.E.T. système d'amplificateur hacheur fonctionnant dans un mode de rétroaction stabilisée. La valeur de gain est déterminée par un ensemble de résistances à film métallique de précision, sélectionnées par le commutateur à molette à 5 décades sur le panneau avant.
La tension de sortie est variable de 0,01 μV à 9,9999 V dans 5 gammes. Pour une fiabilité totale, le commutateur de gamme du calibrateur utilise deux contacts en parallèle pour chaque position en cas de défaillance d'un contact, garantissant que le calibrateur fonctionnera toujours correctement.
Caractéristiques
- 0,01 μV à 10 V dans 5 gammes
- Précision 0,02 %
- 10 ppm/h de stabilité
- Courant de sortie de 30 mA
- Bornes de sécurité
- Fonctionnement sur batterie ou sur secteur
- 40 heures d'utilisation typique
- Indicateur de niveau de batterie
- Étui de transport en option
Bornes de Sécurité
La sortie du 1010 se fait via des bornes de sécurité compatibles avec les prises standard, les fiches de 4 mm, les fils nus et les connecteurs à languette.
Ces bornes sont spécialement conçues avec des caractéristiques de sécurité, notamment une distance d'ouverture limitée et une bride surélevée autour de la surface de connexion en métal. Cela garantit que les espacements sont suffisants pour rendre les parties métalliques exposées à l'épreuve du toucher.
Utilisation Portable
Le 1010 peut être alimenté par le secteur ou par la batterie rechargeable interne. Lorsque le calibrateur est branché sur le secteur, les batteries internes se rechargeront automatiquement.
Si vous le débranchez du secteur pendant l'utilisation, les batteries internes continueront d'alimenter l'instrument. Une charge complète permet une utilisation typique de 40 heures. Un voyant LED sur le panneau avant affiche l'état de la batterie. Un étui de transport est disponible pour ranger l'instrument pendant le transport ou le stockage.
1010 Applications
Le 1010 peut être utilisé pour l'étalonnage, la linéarité et les mesures de stabilité des gains sur les amplificateurs CC, les voltmètres numériques et électroniques, les enregistreurs de données et les enregistreurs de graphiques. Sa stabilité élevée de 10 ppm par heure et ses niveaux de bruit très faibles sont idéaux pour ce type d'applications.
Le 1010 présente l'avantage de ne nécessiter aucune standardisation et d'être capable de fournir des courants de sortie beaucoup plus élevés sans perte de précision. La stabilité à long terme est inhérente car aucune standardisation n'est requise. L'instrument est conçu pour une utilisation simple et une fiabilité élevée.
Spécifications
Téléchargements
| Nom du Fichier | Taille du Fichier | Langue | Format |
|---|---|---|---|
|
500 Ko |
ENES |
|
|
|
920 Ko |
EN |
|
| Étuis de Transport - fiche technique |
440 Ko |
|
