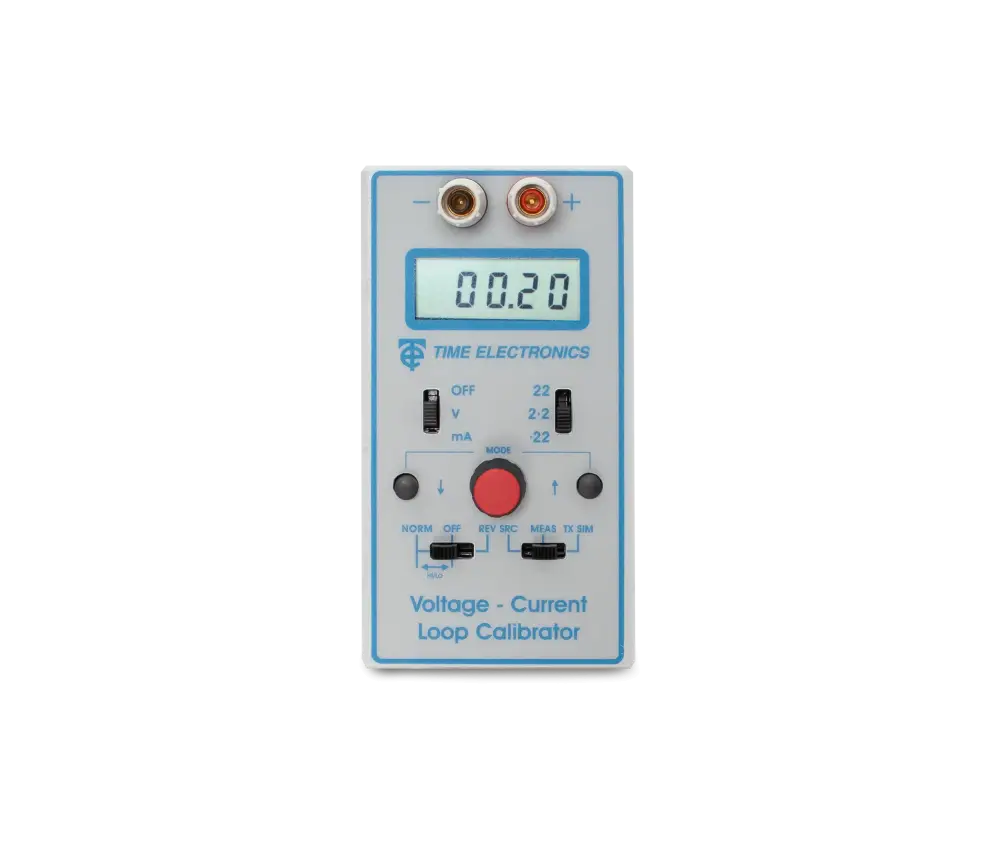

1048 Calibrateur de boucle

Aperçu
Spécifications
Téléchargements
Demande de prix

Un instrument portable qui fonctionne comme une source de courant et de tension et un calibrateur de boucle polyvalent. Des performances élevées et un fonctionnement simple le rendent idéal pour la R&D, le service, les ingénieurs de contrôle de processus et les techniciens d'étalonnage. En tant que calibrateur portable polyvalent, les capacités de source et de mesure avec une précision de 0,02 % signifient que le 1048 est une solution compacte pour la plupart des applications de simulation et de test.

Le 1048 combine les avantages de la précision numérique avec le contrôle analogique. Basé sur la fonctionnalité populaire du 1044 calibrateur , le 1048 offre une tension et un courant plus élevés sur les trois gammes et une précision améliorée. Les fonctionnalités supplémentaires de simulation de transmetteur, de contrôle de boucle de dissipation, de pas à pas et de rampe de sortie et de réglage fin incrémentiel rendent l'instrument idéal pour une utilisation dans l'industrie des procédés.

Le grand écran LCD à 4,5 chiffres facile à lire affiche la sortie réelle, même lorsque la charge connectée dépasse les spécifications. Cette caractéristique importante élimine le risque d'erreurs importantes lors de la connexion à des charges inconnues. L'écran indique également si la batterie devient critique.

Caractéristiques

Source/mesure de tension et de courant
3 gammes de source: 0 à 22mA, 0 à 22V
3 gammes de mesure: 0 à 70mA, 0 à 50V
Précision 0,02 %
Pas et rampes de sortie
Ajustement fin
20 heures d'autonomie de la batterie
Alimentation secteur en option

1048 Calibrateur Portable de Tension et de Courant

Fonctions et Caractéristiques

En mode source, une tension jusqu'à 22 V et un courant jusqu'à 22 mA peuvent être générés dans trois gammes. En mode source de courant, le 1048 dispose d'une tension de conformité élevée de 24 V, ce qui est idéal pour l'alimentation des boucles de processus. En mode mesure, la gamme et la fonction peuvent être facilement sélectionnées, avec l'entrée mesurée affichée avec précision sur l'écran.

Les fonctions d'étape, de rampe et de déplacement sont d'utilisation simple, avec un bouton de contrôle et des boutons d'incrémentation haut/bas pour un contrôle précis. La sortie peut être inversée (+/-) et mise à zéro d'un simple commutateur. La fonction de rampe automatique permet à l'utilisateur de choisir entre un étalonnage à 5, 11 ou 21 points. Le fonctionnement manuel peut être rapidement rétabli d'une simple pression sur un bouton.

Fonctionnement Portable

Le calibrateur de boucle 1048 est logé dans un boîtier de taille de poche en ABS et est livré avec un étui en cuir contenant un compartiment pour ranger les fils de test.

Une seule pile de 9 V alimente l'unité ou une alimentation externe de 12 V CC peut être utilisée, ce qui déconnecte la pile interne.

Bornes de Sécurité

Les connexions du 1048 se font via des bornes de sécurité compatibles avec les fiches standard, les fiches à embout de 4 mm, les fils nus et les bornes à fourche.

Ces bornes sont spécialement conçues avec des caractéristiques de sécurité, notamment une distance d'ouverture limitée et une bride surélevée autour de la surface de connexion métallique. Cela garantit que les espaces sont suffisants pour rendre les parties métalliques exposées à l'épreuve du toucher.

1048 Applications

L'utilisation courante du 1048 est de simuler un transducteur ou de mesurer le flux de courant dans une boucle de transducteur. En tant que calibrateur de processus, il peut être utilisé pour vérifier un système de 4 à 20 mA dans les modes de fonctionnement source ou mesure. La tension de conformité 24 V alimentant la boucle lorsque le mode source de courant est sélectionné.

En mode source, le 1048 peut tester et étalonner des compteurs, des indicateurs de thermocouple, des enregistreurs de données. Il peut également être utilisé pour l'injection de signal ou la caractérisation de semi-conducteurs. En mode mesure, il peut fonctionner comme un multimètre, vérifiant avec précision les tensions et courants continus sur 3 gammes.

Spécifications

Spécifications techniques

Source de tension
Gamme	Résolution	Précision	Courant de Sortie	Coef. de Température
0 à 220 mV	10 μV, 100 μV au-dessus de 0,2 V	0,05 % de la pleine échelle	20 mA	± 6 ppm/°C
0 à 2,2 V	100 μV, 1 mV au-dessus de 2 V	0,02 % de la pleine échelle	20 mA	± 6 ppm/°C
0 à 22 V	1 mV, 10 mV au-dessus de 20 V	0,02 % de la pleine échelle	20 mA	± 6 ppm/°C

Mesure de tension
Gamme	Résolution	Précision	Charge de Mesure	Coef. de Température
0 à 220 mV	10 μV, 100 μV au-dessus de 0,2 V	0,05 % de la pleine échelle ± 1 chiffre	1 MΩ	± 3 ppm/°C
0 à 2,2 V	100 μV, 1 mV au-dessus de 2 V	0,02 % de la pleine échelle ± 1 chiffre	1 MΩ	± 3 ppm/°C
0 à 22 V	1 mV, 10 mV au-dessus de 20 V	0,02 % de la pleine échelle ± 1 chiffre	10 MΩ	± 3 ppm/°C

Source de courant
Gamme	Résolution	Précision	Tension de Sortie	Coef. de Température
0 à 220 μA	10 nA, 0,1 μA au-dessus de 200 μA	0,05 % de la pleine échelle	24 V Max	± 12 ppm/°C
De0 à 2,2 mA	0,1 μA, 1 μA au-dessus de 2 mA	0,02 % de la pleine échelle	24 V Max	± 12 ppm/°C
0 à 22 mA	1 μA, 10 μA au-dessus de 20 mA	0,02 % de la pleine échelle	24 V Max	± 12 ppm/°C

SINK (TX SIM)	Simulation de transmetteur à 2 fils : Tension d'excitation externe, 3 V min, 50 V max. Les niveaux de courant de décharge sont réglables, avec des précisions telles que celles des 3 gammes de sources indiquées ci-dessus. Remarque : Les précisions dans tous les modes de mesure sont de +/-1 chiffre.
Étapes de sortie	5 étapes fixes de 4 mA pour la sortie de courant 4, 8, 12, 16 & 20 mA 11 étapes fixes de 1 V pour la sortie de tension 0,1,2...10 V 21 étapes fixes de 1 V/1 mA pour les sorties V & I 0,1,2...20 Les étapes peuvent être effectuées manuellement ou automatiquement (Autostep). La vitesse de passage est réglable (1 à 9 s/étape). Le temps de maintien (haut et bas) correspond à une période d'étape. En mode étape, la précision est limitée à 0,05 % de l'étendue +/- 1 chiffre.
Rampe de sortie	Rampe de courant de 4 à 20, ou de 0 à 20 sur toutes les gammes. Rampe de tension de 0 à 10, ou de 0 à 20 sur toutes les gammes. Temps de rampe de 7 secondes. Temps de maintien (haut/bas) de 5 secondes. Redémarrage manuel. L'opération de rampe est également disponible en mode Décharge (TX SIM).
Réglage de sortie	Potentiomètre à dix tours pour un réglage rapide, avec un ajustement fin à l'aide des boutons d'incrémentation haut/bas.
Connexions	Réalisées par des connecteurs de 4 mm ou fixées à l'aide de la fonction de compression de fil.
Alimentation	Pile de taille PP3, 9 V (fournie). Autonomie d'environ 20 heures en fonction du courant fourni. En alternative, une alimentation optionnelle de 12 V peut être branchée dans la prise de 2,5 mm sur le dessus de l'unité.
Protection	Résiste aux circuits ouverts, aux courts-circuits et à la polarité inversée jusqu'à 25 V. Une protection supplémentaire est assurée par un fusible interne.

Spécifications générales

Options

Téléchargements

Nom du fichier	Taille du fichier	Langue	Formater
1048 Calibrateur de boucle fiche technique	380 Ko	FRES EN IT	PDF
1048 Calibrateur de boucle manuel de l'utilisateur	552 Ko	EN	PDF

Dimensions	142 x 78 x 50 mm
Poids	0,30 kg
Température de fonctionnement	-10 à 50 °C. Température de stockage : -30 à 70 °C.
Humidité de fonctionnement	0 à 90 % sans condensation à 25 °C
Livré avec	Étui en similicuir, pile 9V PP3 (installée) et manuel d'utilisation.
Options	Alimentation secteur 230 V ou 110 V. Certificats d'étalonnage : Traçable (usine) et accrédité (ISO 17025).
Pays d'origine	Royaume-Uni
Détails d'expédition	31 x 24 x 25 cm / 2 kg
Code HS	9030 3370

7643	Alimentation Secteur 230 V
7652	Alimentation Secteur 110 V
C176	Certificat d'étalonnage traçable (Usine)
C138	Certificat d'étalonnage accrédité (ISO 17025)
